Кориолисовые расходомеры

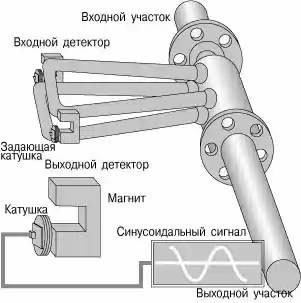

Кориолисовый расходомер состоит из датчиков расхода, избыточного давления, температуры и вычислителя. Датчики напрямую измеряют величину вибрации, пропорциональную величине расхода, давление и температуру. Вычислитель выполняет расчет массового или объемного расхода и обеспечивает индикацию параметров и передачу полученных результатов измерения в виде унифицированных сигналов. Измеряемая среда, поступающая в датчик, разделяется на равные половины, протекающие через две сенсорные трубки. Движение задающей катушки приводит к тому, что трубки колеблются вверх-вниз в противоположных направлениях. Сборки магнитов и катушек-соленоидов, называемые детекторами, установлены на сенсорных трубках (рис.). Катушки смонтированы на одной трубе, магниты – на другой. Каждая катушка движется сквозь однородное магнитное поле постоянного магнита. Сгенерированное напряжение от каждой катушки детектора имеет форму синусоидальной волны. Эти сигналы представляют собой движение одной трубки относительно другой.
При движении измеряемой среды через датчик проявляется физическое явление, известное как эффект Кориолиса. Поступательное движение среды во вращательном движении сенсорной трубки приводит к возникновению кориолисового ускорения, которое, в свою очередь, приводит к появлению кориолисовой силы. Эта сила направлена против движения трубки, приданного ей задающей катушкой. Когда трубка движется вверх во время половины ее собственного цикла, то для жидкости, поступающей внутрь, сила Кориолиса направлена вниз. Как только жидкость проходит изгиб трубки, направление силы меняется на противоположное. Таким образом, во входной половине трубки сила, действующая со стороны жидкости, препятствует смещению трубки, а в выходной – способствует. Это приводит к изгибу трубки. Когда во второй фазе вибрационного цикла трубка движется вниз, направление изгиба меняется на противоположное.
Сила Кориолиса и, следовательно, величина изгиба сенсорной трубки прямо пропорциональны массовому расходу жидкости. Детекторы измеряют фазовый сдвиг при движении противоположных сторон сенсорной трубки. Как результат изгиба сенсорных трубок – генерируемые детекторами сигналы не совпадают по фазе. Так, сигнал от входной стороны запаздывает по отношению к сигналу с выходной стороны. Разница во времени между сигналами измеряется в микросекундах и прямо пропорциональна массовому расходу. Чем больше сдвиг фаз между сигналами, тем больше массовый расход.
Преимуществами данных расходомеров является очень высокая точность измерения, стабильность показаний, невысокая чувствительность к загрязнениям среды. Среди недостатков – малые диаметры трубопроводов, зависимость показаний от отложений шлаков в трубопроводах.
