Тепловые расходомеры газа

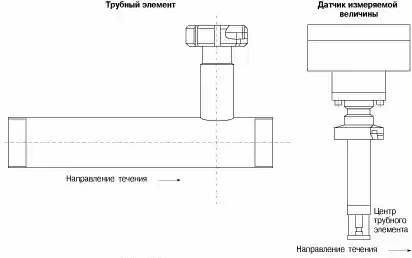

Тепловой расходомер газа работает по принципу пленочного термоанемометра. Этот метод позволяет осуществлять непосредственное измерение массового расхода воздуха (рис. 8). В связи с этим не требуется компенсация давления и температуры, благодаря чему не нужна установка дополнительных датчиков измерения и дополнительного вычислителя корректора.
Расходомер выпускается в виде законченного изделия, устанавливаемого при помощи резьбовых соединений непосредственно в технологические трубопроводы предприятия. Датчик состоит из чувствительного элемента, установленного в измерительном трубопроводе, и блока обработки результата. Показания считываются по линеаризованной шкале и передаются в виде унифицированного токового сигнала. Прибор откалиброван и сразу готов к работе. Электропитание подается от блока питания постоянного тока напряжением 24/36 В. Погрешность измерения составляет ±1,8 % результата измерений плюс 0,05 % от конечного.
