Электронный трансмиттер с интерфейсом Foundation-Fieldbus ES-FF (KOBOLD)
Трансмиттер ES-FF применяется в качестве объемного расходомера в расходомерах серии BGN, BGF и TSK, в уровнемерах BA или плотномерах DWF. Изделие устанавливается в корпусе с минимальной степенью защиты IP 20.
Индикаторный блок, встроенный в трансмиттер ES, состоит из базовой пластины, специального подшипникового узла со стрелкой и магнитом, установленным на нем, а так же резьбовых болтов для монтажа изделия ES.
Принцип измерения
При помощи магнитной системы положение поплавка или заслонки передается на ось стрелки.
Трансмиттер ES-FF замеряет поле, образуемое магнитом, который установлен на оси стрелки (сигналы датчика A, B) и генерирует цифровое данные измеряемой величины. Шкала, обычно нелинейная, линеаризуется в процессе с 16 интерполяционными точками.
Магнитное поле «земли» и воздействие внешних умеренных однородных электромагнитных полей значительно компенсируются применяемым дифференциальным измерением.
Входные, выходные величины
Измеряемая величина: Объемный расход, как вариант уровень или плотность.
Выход: Интерфейс Foundation Fieldbus для цифрового выходного сигнала измеряемой величины.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 9 В...32В, клеммы 9 и 10 Влияние напряжения питания: < 0.1% от измеренного значения |
| Основной ток | Приблизительно 18 мА |
| Скорость передачи | 31,25 кбод |
| Точность | < +-0.2% от URV (верхнее значение диапазона) в точках интерполяции |
| Повторяемость | < 0.1% от верхнего значения диапазона |
| Разрешение | 0.05% от верхнего значения диапазона |
| Условия окружающей среды | |
| Степень защиты | Трансмиттер ES устанавливается в корпус с минимальной степенью защиты IP 20 |
| Пределы температуры окружающей среды | -20 °C до + 70 °C Не допускайте превышения температурного порога индикаторного блока в 70°С в результате воздействия окружающих факторов, таких как температура измеряемой среды, солнечные лучи или перегрев расходомерной трубки. В случае высоких технологических температур измеряемой среды применяйте выдвинутый вперед индикаторный блок. |
| Температура хранения | -40°C до + 70°C |
| Влияние температуры окружающей среды | < +-0.5% от URV/10°K |
Интерфейс Foundation Fieldbus

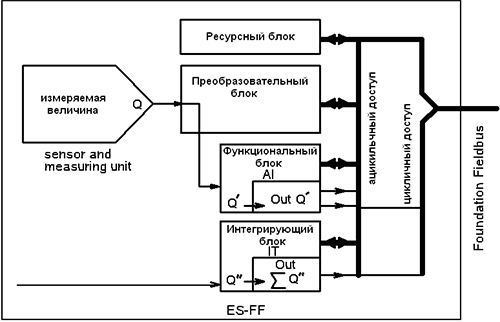

Блок-схема ES-FF:
Параметры, требуемые для интеграции изделия в PLC, разделены на функциональные группы. Ресурсный блок содержит в себе информацию об изделии (например: тип изделия, данные о производителе).
Преобразовательный блок хранит в себе параметры датчика, а также данные об измеряемой величине (расход, уровень при применении модели BA, плотность с DWF).
Функциональный блок аналогового входа содержит параметры, применяемые для формирования выходного значения (пределы, диапазон, отсечка, демпфирующее значение и т. д.).
В дополнение изделие ES-FF имеет интегрирующий блок, который может использоваться для аккумуляции значения расхода. Трансмиттер ES-FF также предусматривает функцию LAS. Трансмиттер не предусматривает защиту от записи.
Для более детального ознакомления с функциями и стандартизированными параметрами Foundation Fieldbus смотрите литературу изданную Fieldbus Foundation.
