Индикатор-реле потока калориметрический KAL-A (KOBOLD)

KAL-A Индикатор-реле потока калориметрический
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Индикатор потока KOBOLD KAL-A (модель KAL-7000) предназначен для измерения и контроля умеренных расходов маловязких и беспримесных жидких сред, и работает по широко известному принципу рассеяния тепла:

  1. Чувствительный элемент прибора подогревается изнутри на несколько градусов выше температуры измеряемой среды, в которой он находится.
  2.  Вследствие конвективного теплообмена текущая среда отводит тепло от чувствительного элемента, а скорость отвода тепла пропорциональна скорости потока в области головки чувствительного элемента.
  3. Сигнал подаваемый чувствительным элементом преобразуется блоком электроники в унифицированный сигнал 4-20 мА, регистрирующий текущий расход.
  4. В случае эксплуатации изделия оснащенного факультативным реле расхода, измеряемая величина расхода сопоставляется с величиной уставки, выбираемой пользователем, по достижении которой модуль электроники активирует транзисторный переключатель и двухцветный сигнальный светодиод.
  5. Блок электроники также контролирует светодиодный индикатора изменения скорости потока для регистрации относительного расхода в системе.

Микропроцессорное управление изделия обеспечивает быструю и легкую калибровку и настройку измерительного устройства, а компактное исполнение чувствительного элемента позволяет контроль расхода с минимальными потерями гидростатического давления.

Особенности

  • Микропроцессорное управление;
  • Цифровая компенсация температурных воздействий;
  • Светодиодный индикатор изменения скорости потока;
  • Аналоговый передатчик;
  • Возможность оснащения изделия дополнительным реле потока;
  • Компактность.

Технические характеристики

Параметр Значение
Диапазон измерений 0.13-6.6 футов в секунду (0.04 – 2 м/сек)
Размер фитинга 1/2”, 3/4” NPT (нормальная трубная резьба)
Опция: 1-1/2” Tri-Clamp® (трехзажимный)
Максимальное давление NPT: 1450 PSIG (манометрическое давление в фунтах на квадратный дюйм)
Трехзажимное крепление: в соответствии со спецификацией зажимов до 1450 PSIG максимально
Рабочая температура Измеряемая среда: от 0 до 176°F
Окружающая среда: от 0 до 176°F
Безразборная очистка: 290°F максимум в течение 10 минут
Компоненты, контактирующие с измеряемой средой KAL-7215: нержавеющая сталь 304
KAL-7315, 7320: нержавеющая сталь 316-Ti
KAL-7340S: нержавеющая сталь 316-Ti
Электрические характеристики
Напряжение питания 24 В постоянного тока ± 10%, 300 мА макс
Аналоговый выходной сигнал 4-20 мА, трехпроводная схема, максимальное сопротивление нагрузки 500 Ом
Точность измерений ±10% от верхнего значения диапазона
Повторяемость ±1% от верхнего значения диапазона
Транзисторный переключатель (опция) Настройка точки переключения: посредством встроенного потенциометра
Тип переключателя: нормально открытый (N/O)
транзистор NPN или PNP (на выбор пользователя), макс. 24 В постоянного тока, 400 мА
Корпус изделия армированный поликарбонат (NEMA 4) (национальная ассоциация производителей электрооборудования)
Калибровочные данные Хранятся в энергонезависимой памяти изделия и сохраняются в течении как минимум 10 лет в случае сбоя питания

Зависимость диапазона переключений от диаметра трубы:

Номинальный внутренний диаметр в дюймах Диапазон GPM вода Номинальный внутренний диаметр в дюймах Диапазон GPM вода
¼ 0.05-0.8 2-1/2 4.4-80
5/16 0.08-1.4 3-1/4 7.9-140
3/8 0.1-2.2 4 12-220
½ 0.3-5.0 6 28-500
¾ 0.5-8.9 8 50-900
1 0.8-14 10 78-1400
1-1/4 1.1-20 12 110-2000
1-1/2 2.0-35 16 200-3600
2 3.1-55 20 310-5600

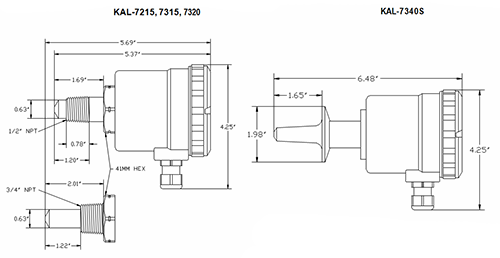

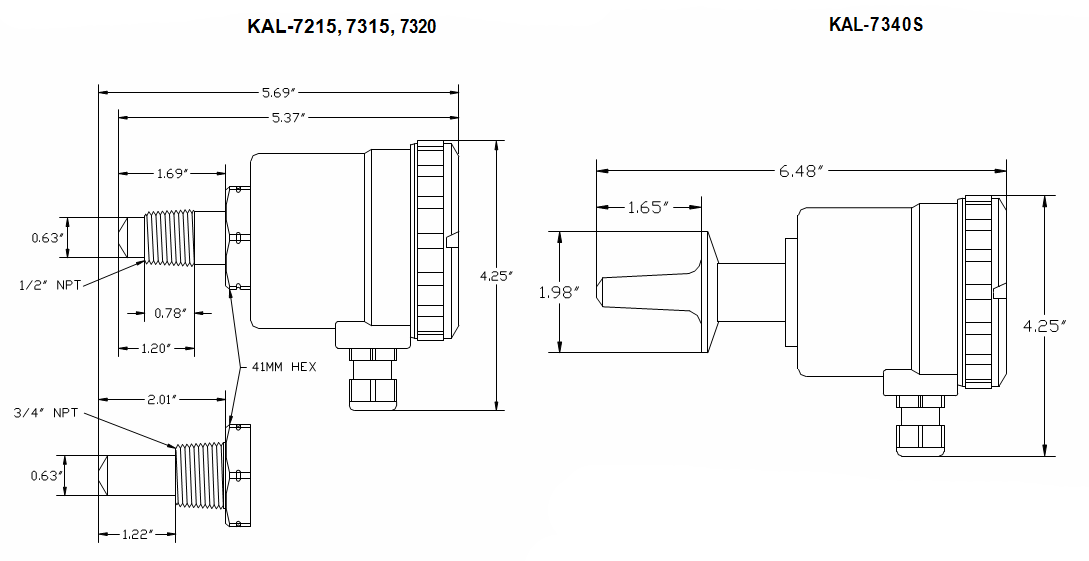

Габаритные размеры

Габаритные размеры KAL-A

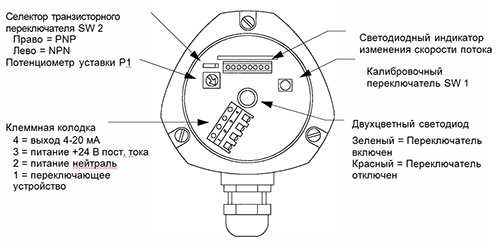

Электрические соединения:

Схема электрических соединений

Коммутация реле и транзисторного переключателя KAL-A

На настоящем изображении показана схема электрической разводки, необходимая для подключения катушки реле к транзисторному переключателю. Любое реле 24 В постоянного тока будет работать при условии, что ток катушки не превышает номинальный ток 400 мА транзисторного переключателя KAL-A. На катушке реле устанавливается диод, функционирующий как подавляющее устройство для пиков перенапряжения, защищающее транзистор KAL-A. Для этих целей подойдут любые диоды серии 1N4000, которыми обязательно должны быть оснащены корпусы блока питания электроники.

Также необходимо переключить KAL-A в режим выхода NPN – переместите ручку DIP-переключателя в верхней левой части монтажной платы влево.

Схема коммутации реле и транзисторного переключателя KAL-A
