Датчик потока KAL-E (KOBOLD)

KAL-E Датчик потока
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Приборы модельного ряда KAL-EX используются для контроля над потоком горючих жидкостей до уровня воспламеняемости IIB. Они удовлетворяют европейским стандартам EN 50014, EN 50020 и EN 50284 по защите от возгораний и поэтому подходят для использования на взрывоопасных участках  Зоны 0, согласно техническим правилам DIN VDE 0165 (распространяется только на датчик, электронный анализатор не должен использоваться в опасных зонах).

Устройства модели KAL-EX всегда состоят из двух компонентов:

  • Датчик KAL-...Ex;
  • Электронный анализатор KAL-E...Ex.

Датчики доступны в двух вариантах: вворачиваемые (врезной тип) и встроенные.

Принцип работы

Работа модели KAL-EX электронного датчика потока основана на калориметрическом принципе. Наконечник датчика нагревается на несколько градусов больше температуры протекающей жидкости. При прохождении потока тепло, генерируемое датчиком, передается этому потоку, то есть датчик охлаждается. Этот процесс охлаждения является точной мерой скорости потока.

Сигнал датчика сравнивается со справочными данными (установленное пороговое значение) и хранится в микроконтроллере. Если фактическая скорость потока меньше желаемой, электронный анализатор включает выходное реле. Микроконтроллер в потоковом датчике можно легко настраивать, позволяя установить идеальную температурную компенсацию устройства.

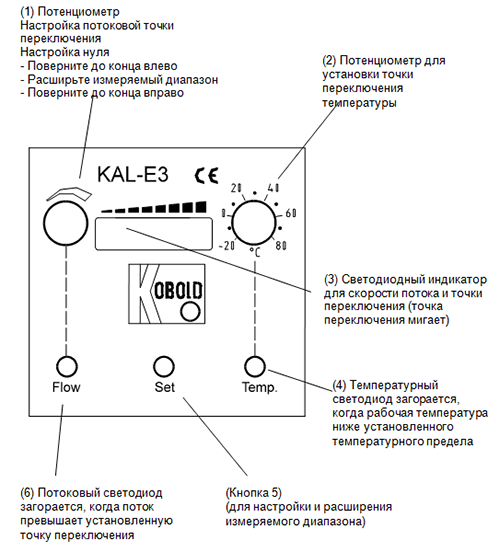

Элементы управления

Элементы управления KAL-E

Технические характеристики

Параметр Значение
Датчик KAL-... Ex
Корпус нержавеющая сталь 1.4301 или 1.4571
Уплотнение кабеля никелированное: трубопровод с резьбой 7
Кабель

2 м кабель из ПВХ, 2 x 0.56 мм2 (Максимальная длина 100 м)

Переключаемые диапазоны 4 см/с - 200 см/с
Температура жидкости -20 - +80 °C
Максимальное давление 100 бар, кроме KAL-1132/KAL-1140: 25 бар
Маркировка II 1 G EEx ia IIB T4
Аттестация DMT 99 ATEX E 096
Тип защиты (DIN 40050): IP 68

Электронный анализатор KAL-E3..-Ex

Потребляемая мощность макс. 3.6 Вт
Коммутационная способность макс. 250 В переменного тока / 2 A,
125 В переменного тока / 3 A,
30 В пост. тока / 3 A
Компенсация точек переключения у потенциометра
Функция переключения Реле управляет поток, (клеммы 9+10 замкнуты, светодиод горит)
Реле работает, когда превышена температура, светодиод горит, (клеммы 12+13 замкнуты)
Выход 2 реле, каждое с 1 переключаемым контактом
Выходной сигнал индикатора состояния светодиодная индикация
Задержка времени максимум 12 сек.
Температурный диапазон -20 °C - +55 °C
Установка направляющей корытообразного сечения DIN EN 50022 and DIN 46277
Тип защиты корпуса IP 40
Тип защиты клемм IP 20
Материал Поликарбонат
Выход датчика Искробезопасный
Обрыв кабеля или короткоезамыкание Выявляется как потеря потока
Потоковый светодиод мигает
Сбой питания данные хранятся в течение 10 лет, без батареи
Обозначение тренда точность приближения 10%
Повторяемость приблизительно 2%
Время ответа обычно 5 сек., максимум 12 сек.
Точность температурного предела ± 2 °C
Маркировка II (1) G [EEx ia] IIB
Аттестация DMT 99 ATEX E 096
Плавающее напряжение U0 <= 16 В постоянного тока
Ток короткого замыкания I0 <= 1.1 A

Переключаемые диапазоны, основанные на номинальном размере трубки (NPS):

NPS (мм) Измеряемый диапазон (л/мин) вода
  8 0.12 - 6.0
10 0.19 - 9.4
15  0.42 - 21.8
20  0.75 - 37.7
25  1.18 - 59.0
30 1.7 - 84.8
 40  3.0 - 150
 50 4.7 - 235
  60 6.8 - 340
  80 12.0 - 603
100 18.8 - 942
150  42.4 – 2120

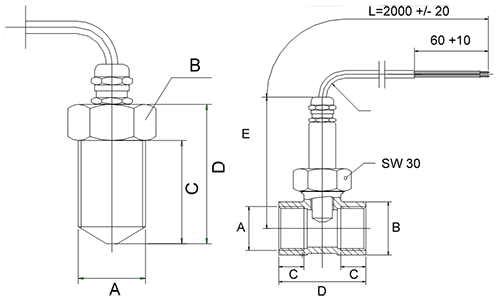

Габаритные размеры

Габаритные размеры KAL-E

Рис. 1:

A B C D
M 12x1 SW 19 23 43
G   1/4 SW 19 26 43
G   1/2 SW 27 43 58
G   3/4 SW 32 43 58
1/4 НТР SW 19 26 43
1/2 НТР SW 27 43 58
3/4 НТР SW 32 43 58

Рис. 2:

A B C D E
G   1/4 SW 27 10 50 81
G   1/2 SW 27 10 50 81
G   3/4 SW 32 15 52 82.5
G 1 SW 39 15 56 85
G 1 1/4 SW 46 15 50 90
G 1 1/2 SW 55 15 50 92.5

Установка

Датчики могут устанавливаться в любом положении при условии, что трубопровод полностью заполнен жидкостью для мониторинга. Место установки не должно иметь скручиваний и завихрений (рекомендуемая зона входа и выхода: 4 * диаметр трубы с прямых участков трубы непосредственно по и против течения от датчика).

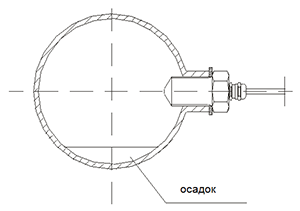

Если предполагается, что жидкость оставит осадок в трубопроводе, рекомендуется монтажное положение, изображенное на рисунке.

Рекомендуемое положение уставновки KAL-E с осадком в трубе

Комплект поставки

Стандартная комплектация:

  • Датчик с кабелем из поливинилхлоридного покрытия;
  • Электронный анализатор;
  • 100 Ом ±1% резистор.

Коды заказа

Детали заказа датчика (пример: KAL-1308 Ex)


Соединение Цифры заказа Электрическое соединение/версия
Датчик с врезной прокладкой Датчик с линейной прокладкой
1.4301 1.4571 Медная прокладка /
Датчик 1.4301
Прокладка 1.4301/
Датчик 1.4301

G 1/4

KAL-1308

KAL-1408

KAL-1108

KAL-1208

00=2 м ПВХ кабель

HT=2 м силиконовый кабель

YP=ПВХ кабель/
специальная длина

YS= Силиконовый кабель/
специальная длина

YY= Специальный кабель/
специальная длина

Ex=Ex-датчик,
ПВХ кабель
Ex II (1)G [EEx ia] IIB T4
(указать длину кабеля)

G 3/8

-

-

KAL-1110

KAL-1210

G 1/2

KAL-1315

KAL-1415

KAL-1115

KAL-1215

G 3/4

KAL-1320

KAL-1420

KAL-1120

KAL-1220

G 1

-

-

KAL-1125

KAL-1225

G 11/4

-

-

KAL-1132

KAL-1232

G 11/2

-

-

KAL-1140

KAL-1240

M 12 x 1

KAL-0312

-

-

-

1/4 НТР

KAL-5308

KAL-5408

KAL-5108

KAL-5208

3/8 НТР

-

-

KAL-5110

KAL-5210

1/2 НТР

KAL-5315

KAL-5415

KAL-5115

KAL-5215

3/4 НТР

KAL-5320

KAL-5420

KAL-5120

KAL-5220

Детали заказа электроники (пример: KAL-E30Ex)

Область применения Указание потокового тренда Отслеживание температур Напряжение питания
24 В DC 24 В AC 110 В AC 230 В AC

Поток

-

-

KAL-E13

KAL-E12

KAL-E11

KAL-E10

KAL-EH13

KAL-EH12

KAL-EH11

KAL-EH10

Поток

8-светодиодный

-

KAL-E23

KAL-E22

KAL-E21

KAL-E20

KAL-EH23

KAL-EH22

KAL-EH21

KAL-EH20

Поток /
Температура

8- светодиодный

-20...+80°C

KAL-E33

KAL-E32

KAL-E31

KAL-E30

0...+120°C

KAL-EH33

KAL-EH32

KAL-EH31

KAL-EH30

ExII(1)G[EExia]IIB

Поток /
Температура

8- светодиодный

-20...+80°C

KAL-E32Ex

KAL-E30Ex
