Расходомер шестеренный алюминиевый KZA (KOBOLD)

KZA Расходомер шестеренный алюминиевый
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер шестеренный алюминиевый KZA: Руководство по эксплуатации
Расходомер шестеренный алюминиевый KZA: Руководство по эксплуатации
Размер файла: 1022.2 КБ

Основные характеристики

Материал Алюминий
Пределы вязкости 20 - 4 000 мм2
Нефтепродукты 0.02—4 л/мин ... 1—200 л/мин
tmax 80 °C
pmax 160 бар
Соединение G 1/4 . . . 1 внутренняя резьба
Точность ± 0.3 - 3 % от измеренной величины

Шестеренный расходомер KOBOLD модели KZA для вязких жидкостей – рентабельный измерительный прибор. Его механизм состоит из пары шестерен, которые приводятся в движение действием потока согласно принципу работы шестеренчатого двигателя. Прибор содержит подшипники, в моделях KZA-1810 и KZA-1865 тип - радиальный, упорный, скользящий; модель KZA 1816 снабжена шариковыми подшипниками.

Приемное устройство отделено от измерительной камеры, регистрирует разрешение передачи через стенку корпуса бесконтактно.
Простота в эксплуатации, небольшая потеря давления, маленький вес и низкий уровень шума являются отличительными признаками данных расходомеров.

Технические характеристики

Точность:                                       см. код заказа
Стабильность измерений:          ±0.1% измеряемого значения (KZA-1865)
< 0.3 % (KZA-1865)
(Q < 3 л/мин и < 30 мм2/с)
< 0.1% (при 20 мм2/с; KZA-1816)
 Давление:                                     160 бар максимум
Диапазон температур:                -10...+80°C (среда) до +120 °C с меньшей точностью
Диапазон вязкости:                     см. заказ деталей

Материалы
Корпус:                                           анодирован. алюминий (KZA 1810/1865) алюминий                              (KZA-1816)

Шестеренки:                                  сталь
Подшипники:                                  пластик. скольз. подшипник (KZA-1810)
многослойный скольз. подшипник (KZA-1865)
шариковый подшипник (KZA-1816)
Уплотнитель:                                 ФПМ
Выходной сигнал:                         1 импульсный выход (KZA-1810/1865)
2 импульсных  выхода, 90 ° ±30°
осенесовпадение (KZA-1816)
Форма импульса:                         прямоуг. импульс, коэфф. 1 : 1 (±15%),
                                                         защита от короткого замыкания
Амплитуда импульса:                  ³ 0.8 UB
Напряжение питания:                  24 В п.т. (12...30 В п.т.) (защита от инверсии полюсов)
12 В п.т. (8...15 В п.т.)
Макс. потребление энергии:           0.6 Ватт
Макс. выход энергии:                       0.3 Ватт
Электр. присоединение:             присоединение вилка DIN 43650
Защита:                                          IP 65, DIN 40050
Масса:                                            KZA-1810: 0.5 кг
                                                         KZA-1816: 0.7 кг
           KZA-1865: 1.9 кг

Диаграммы потерь давления

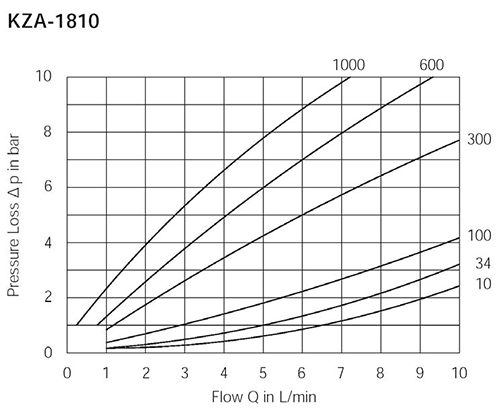

KZA-1810

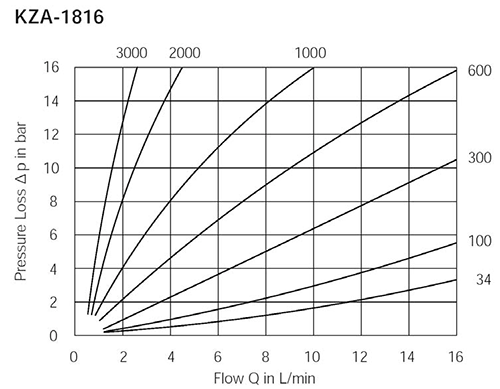

KZA-1816

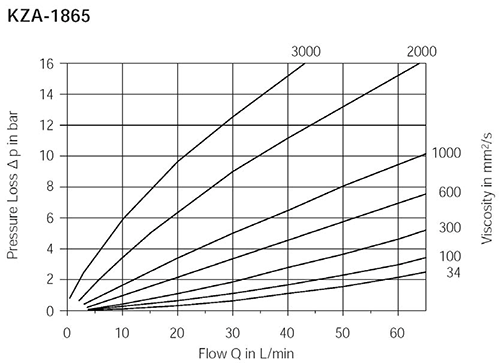

KZA-1865

Габаритные размеры

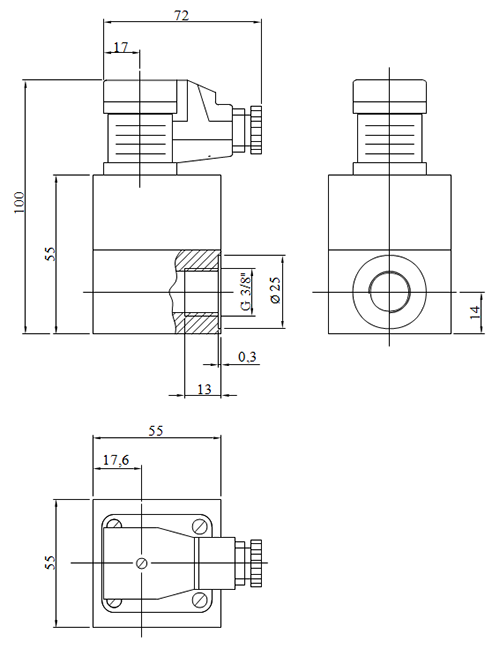

KZA-1810R10

KZA-1810R10

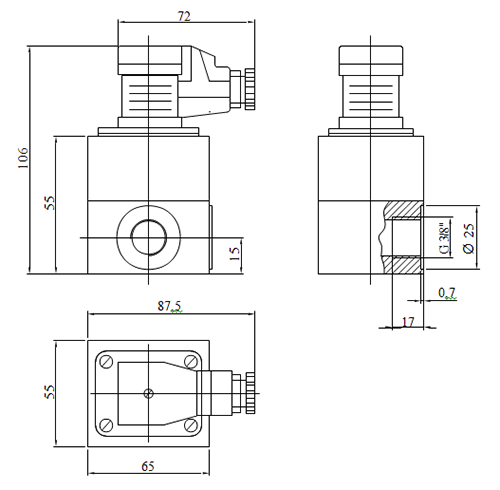

KZA-1816R10

KZA-1816R10

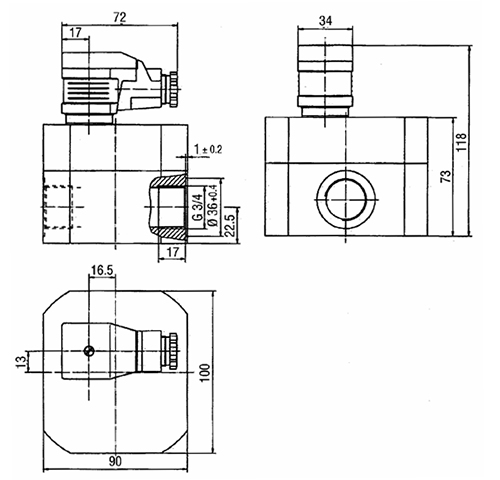

KZA-1865R20

KZA-1865R20

Код заказа

Пример: KZA-1810R10

Диапазон измер
л/мин
Вязкость мм²/с Точность
 %измер.значения
разрешение импульс/л Модель Присоед.
внутр.резьба
Датчик
0.02…4 20…4000 ± 2 25000 KZA-1804R10 G 1/4   ..S 3 = 24 В п.т
..S 5 = 12 В п.т
0.25…10 20…4000 ± 3 5000 KZA-1810R10 G 3/8
0.16…16 1…3000 ± 0.3 4082 KZA-1816R10 G 3/8
1…65 20…4000 ± 2.5 500 KZA-1865R20 G 3/4
1…200 20…4000 ± 1 191,5 KZA-1899R25 G 1

Комплект поставки

Стандартная поставка включает:

  •  Алюминиевый шестеренный расходомер, модель: KZA;
  •  Инструкция по эксплуатации.
