Расходомер турбинный DRS (KOBOLD)

DRS Расходомер турбинный
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер турбинный DRS: Руководство по эксплуатации
Расходомер турбинный DRS: Руководство по эксплуатации
Размер файла: 556.8 КБ

Основные характеристики

Материал Нержавеющая сталь, латунь, PPO
Вода 2 - 40 л/мин
tmax 80 °C
pmax 200 бар
Соединение G 1/2, G 3/4, 3/4 NPT
Точность ± 1.5 % от полной шкалы

Расходомер DRS работает по принципу турбинного колеса. Измеряемая жидкость сначала проходит через стабилизатор потока, который исключает возможность турбулизации потока и направляет его на турбинное колесо. В результате воздействия потока измеряемой среды колесо приводится в движение. Это вращательное движение бесконтактно считывается магнитами, встроенными в турбинное колесо и преобразуется в сигнал с частотным кодированием. Частота прямо пропорциональна скорости потока. Расходомер может быть дополнительно оснащен различными выходами, такими как делитель частоты, аналоговый выход или компактной электроникой со светодиодным индикатором и ограничительными контактами, а также встроенным датчиком температуры для одновременного измерения расхода и температуры. Колесо крепится в высококачественном сапфировом подшипнике, что обеспечивает высокий уровень линейности и эксплуатационного ресурса.

Технические характеристики

Технические данные расходомера

Диапазон измерений:                            2-40 л/мин, жидкая среда
Импульсный выход расходомера:     384 Гц при 40 л/мин, металлический расходомер
(DRS-...150; DRS-...250)
352 Гц при 40 л/мин, пластмассовый расходомер (DRS-...350)
Максимальное рабочее давление:    200 бар (DRS-...150; DRS-...250)
16 бар (DRS- ...350)
Температура:                                         от -20 до +80 °C (измеряемая среда), от -20 до +100 °C (подшипник)
Точность измерений:                            ±1.5% от верхнего диапазонного значения
±5% от верхнего диапазонного значения (DRS-0)
Линейность:                                            ±0.5% от верхнего диапазонного значения
Повторяемость:                                    ±0.1% от верхнего диапазонного значения
Электрические присоединения:          разъемное соединение M12x1, кабель 1.5 м (только DRS-0)
кабель 2 м (только DRS-...F5)
Степень защиты:                                   IP 65 (разъемное соединение), IP 66 (кабельное соединение)

Масса (расходомер и модуль электроники)
Расходомер:                                           приблизительно 80 г (DRS-...350)
приблизительно 550 г (DRS-...150; DRS-...250)
Модуль электроники:                             приблизительно 60 г (DRS-...K..; DRS-...F..; DRS-...L3...)
приблизительно 100 г (DRS-...L442)
приблизительно 450 г (DRS-...Z...)
приблизительно 650 г (DRS-...C...)

Измерительная электроника

DRS-0...K000
Напряжение питания:                            6...16 В постоянного тока
Выходной импульс:                               сигнал в виде прямоугольного импульса, открытый коллектор, NPN, макс. 10 мА

DRS-...F300, DRS-...F500
Напряжение питания:                            12…28 В постоянного тока
Потребляемая мощность:                   10 мА
Выходной импульс:                               PNP, открытый коллектор, макс. 20 мА
Опция:                                                      Pt 100, трехпроводная схема

DRS-...F390
Напряжение питания:                            24 В постоянного тока ± 20%
Потребляемая мощность:                   15 мА

Импульсный выход:                              PNP, открытый коллектор, макс. 20 мА
Делитель частоты:                                1...1/128, заводская настройка
Опция:                                                      Pt 100, трехпроводная схема

DRS-…L
Напряжение питания:                            24 В постоянного тока ± 20%
Выход:                                                     0(4)-20 мА, трехпроводная или двухпроводная схема
Максимальная нагрузка:                      500 Ω
Опция:                                                      Pt 100 (только трехпроводная схема)

DRS-...C30...
Компактная электроника
Дисплей:                                                  трехзначный светодиодный индикатор
Коммутационные выходы:                  2 полупроводниковых PNP или NPN, заводская настройка
Функции контакта:                                  контакт N/C / N/O с программируемой частотой
Элементы настройки:                           2 кнопки
Напряжение питания:                            24 В постоянного тока ±20%, трехпроводная схема
Потребляемая мощность:                   приблизительно 100 мА
Электрические присоединения:          разъемное соединение M12x1

DRS-...C34...
Компактная электроника
Дисплей:                                                  трехзначный светодиодный индикатор
Аналоговый выход:                               регулируемый (0)4...20 мА, макс. 500 Ω
Коммутационные выходы:                  1 полупроводниковый PNP или NPN, заводская настройка
Функции контакта:                                  контакт N/C / N/O с программируемой частотой
Элементы настройки:                           2 кнопки
Напряжение питания:                            24 В постоянного тока ±20%, трехпроводная схема
Потребляемая мощность:                   приблизительно 100 мА
Электрические присоединения:          разъемное соединение M12x1

DRS-...Z...
Стрелочный индикатор с аналоговым выходом
Корпус:                                                     алюминий
Дисплей:                                                  магнитоэлектрический измерительный прибор, дисплей 240 °
Напряжение питания:                            24 В постоянного тока ±20%
Выход:                                                     0-20 мА или 4-20 мА, трехпроводная схема
Максимальная нагрузка:                      250 Ω
Электрические присоединения:          разъемное соединение M12x1

Габаритные размеры

Габариты DRS-...F/...L

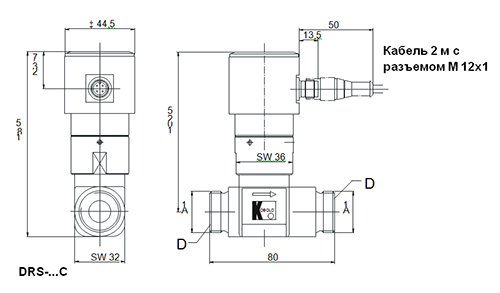

Габариты DRS-...C

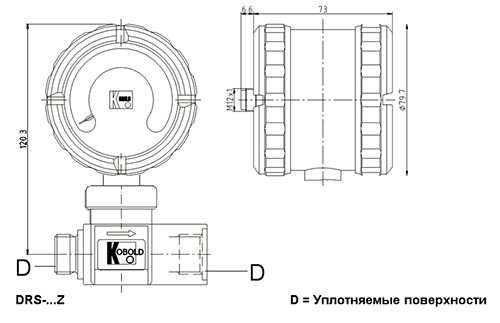

Габариты DRS-..Z

Код заказа

Например: DRS-9350 I4 L303 0

Материал корпуса изделия Модель Присоединение Измерительная электроника Опция











14 = G ½
внутренняя резьба
G4 = G ½
внутренняя / наружная резьба
G5 = G ¾
наружная резьба
N5 = ¾ NPT
наружная резьба

Частотный выход
F300 = разъемное соединение М12х1, PNP
F320 = разъемное соединение M12x1, PNP, делитель 1:2
F340 = разъемное соединение M12x1, PNP, делитель 1:4
F390 = разъемное соединение M12x1, PNP, делитель 1...1/128
F500 = кабель PVC 2 м, PNP

Аналоговый выход
L303 = разъемное соединение M12x1, 0 – 20 мА, трехпроводная схема
L342 = разъемное соединение M12x1, 4 – 20 мА, двухпроводная схема
L343 = разъемное соединение M12x1, 4 – 20 мА, трехпроводная схема
L442 = разъемное соединение DIN 43 650, 4 – 20 мА, двухпроводная схема

Компактная электроника 1)
C30M = светодиодный индикатор, два коммутационных выхода NPN, разъемное соединение M12x1
C30R = светодиодный индикатор, два коммутационных выхода NPN, разъемное соединение M12x1
C34N = светодиодный индикатор, 4 – 20 мА, один коммутационный выход NPN, разъемное соединение M12x1
C34P = светодиодный индикатор, 4 – 20 мА,  один коммутационный выход PNP, разъемное соединение M12x1

Стрелочный индикатор, 240°1)
Z300 = стрелочный индикатор, 0 – 20 мА, разъемное соединение M12x1
Z340 = стрелочный индикатор, 4 – 20 мА, разъемное соединение M12x1













0 = отсутствует

P = Pt 1002)

Y = Специальное исполнение

Латунь

DRS-9150

Нержавеющая сталь

DRS-9250

Пластмасса (Noryl)

DRS-9350





1)    Укажите направление потока в письменной форме.                2)    Только для частотного PNP и трехпроводного аналогового выхода

Комплект поставки

Стандартный комплект поставки включает:

  • Расходомер турбинный модели: DRS
  • Инструкцию по эксплуатации
