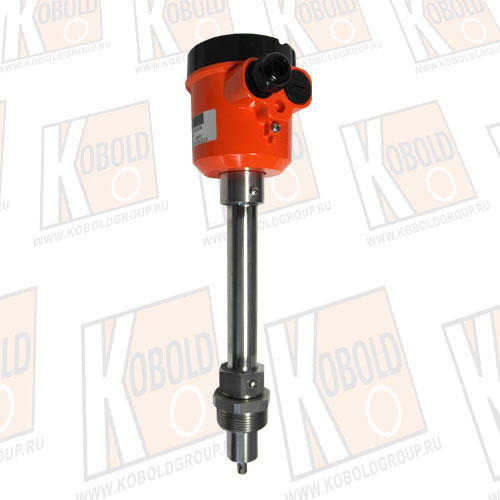

Ротационный датчик уровня для сыпучих материалов NIR-8 (KOBOLD)

NIR-8 Ротационный датчик уровня для сыпучих материалов
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Основные характеристики

Материал Нержавеющая сталь
Диапазон измерения 65 - 4 000 мм
tmax 2000 °C
Pmax 0.5 бар
Соединение G 1 внешняя резьба,
Адаптер: G 1+1/4, G 1+1/2, круглый фланец, приварная муфта
1 релейный выход, SPDT (однополюсный переключатель)

Прибор индикации уровня  для твердых тел NIR спроектирован для применения во всех случаях, когда необходимо установить уровень материала в резервуарах и силосе. (Примеры: зерно, злаки, мука, пластик в гранулах, цемент, песок и т.п.)

Синхронный двигатель с низким вращением приводит в движение  вращающуюся лопасть. Когда материал вступает  в контакт с вращающейся лопастью, вращение прекращается.

Возобновляющая сила отводит вращающийся двигатель от его первоначального положения, активируя микропереключатель на замыкание контакта, при этом раздается сигнал тревоги. Второй микропереключатель выключает двигатель.

Когда материал опускается ниже уровня лопасти, пружинный механизм возвращает двигатель в рабочее положение, микропереключатель возвращается в обычное состояние и двигатель включается.

Прибор NIR обычно устанавливают сверху бункера (полный уровень), или по бокам бункера (полный, средний или пустой уровень).

Прибор NIR с удлиненной осью нельзя устанавливать на стенках бункера.
NIR можно устанавливать с помощью стандартных фланцев G1”, G1 ½”, I110,  I220 (при других присоединениях необходимо проконсультироваться). Существует усиленная версия NIR-8300…G8… для установки пустого или среднего уровня в больших бункерах и в случаях, когда плотность материала превышает 1г/см3.

Технические характеристики

Параметр Значение
Блок питания 24 В пост. ток (18…36 В пост.ток)
24 В перем. ток ±10% 50/60Гц
48 В перем.ток ±10% 50/60Гц
110 В перем. ток ±10% 50/60Гц
230В перем. ток ±10% 50/60Гц
Мощность на входе макс. 2ВA
Контакт SPDT макс. 250В переем. ток, 2A (125ВA макс).
Электр присоединение 1 кабельная прокладка M20x1.5 стандартная версия
2 кабельные прокладки M20x1,5 Atex версия
Чувствительность настройка по 3 пунктам: низкая, средняя, высокая
Макс. размер гранул 50 мм
Мин. плотность материала 100 г/л
Длина осадки (длина без лопасти) 65мм в стандартной версии
25мм в модели для тяжелого режима
200мм с удлинением (усиленная для горизонтального/бокового монтажа)
макс. 4000мм  (специальное удлинение стержня)
Присоединение к процессу:
NIR-(E)810, NIR-(E)820
NIR-(E)812, NIR-(E)822
G1 штепсельный разъем (стандарт)
G1 ½ и G1 ¼  (опциональные адаптеры для резьбы)
кольцевой фланец Ø110мм,200мм
и приварная втулка
Ø с внешней стороны 40мм
NIR-(E)81L & NIR-(E)82L наружная резьба G1 ½,
кольцевой фланец Ø110мм,200мм
NIR-(E)83 наружная резьба G 1½
Монтажное положение NIR-(E)810, NIR-(E)820, NIR-(E)812, NIR-(E)822, NIR-(E)83, горизонтальное и вертикальное.
NIR-(E)81L и NIR-(E)82L только вертикальное
Температура среды

-20…+80ºC (NIR-(E)81; NIR-(E)83)
-20…+200ºC (NIR-(E)82)

Внешняя температура -20   +60ºC
Макс. давление - 0.5….+0,5 бар
Тип защиты IP65
Материалы:
Корпус

полиамидное усиленное стекловолокно (кроме версии ATEX)
алюминий (версия ATEX)
нержавеющая сталь (по запросу) (ATEX версия)

Соединение, удлинение и лопасть нержавеющая сталь 1.4305

Габаритные размеры

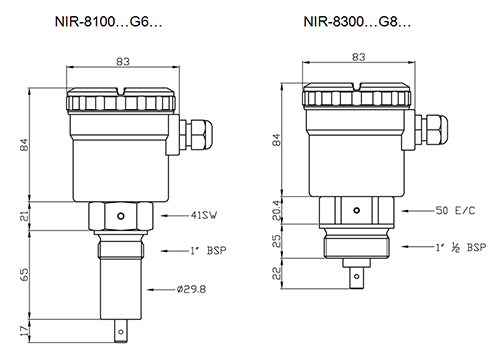

Габариты NIR-8100, NIR-8300

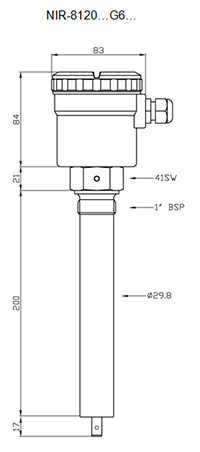

Габариты NIR-8120

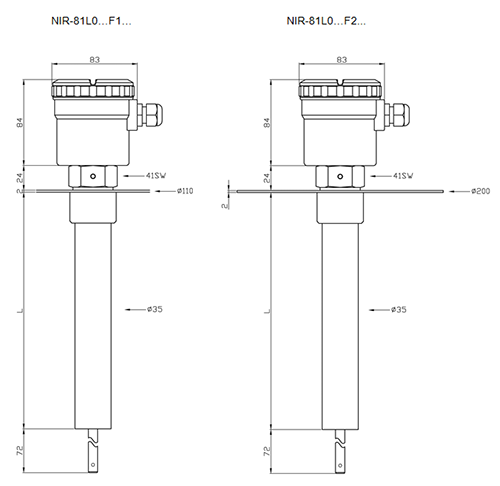

Удлинение стержня фланцевым соединением:

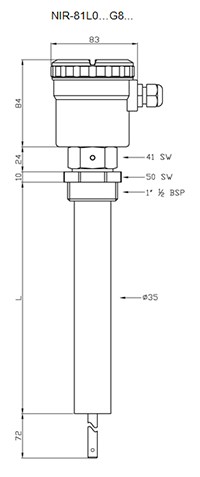

Габариты NIR-81L0

Удлинение стержня резьбовым соединением:

Габариты NIR-81L0

Высокотемпературная модель

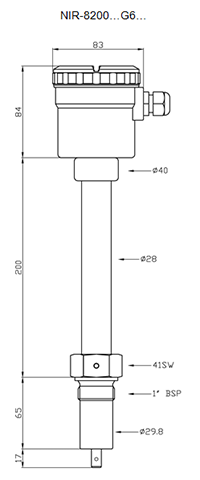

Габариты NIR 8200

Коды заказа

Модель

Стержень
Длина*

Ось
удлинение*

Лопасть

Механическое присоединение

     Питание



NIR-81…
(Стандарт)

NIR-82…
(tº    +200ºC)

NIR.E81…
(Стандарт Atex)

NIR-E82…
(tº +200ºC Atex)



0 = без

2 = 200мм (усиленная версия для бокового монтажа)

0 = без

4 = специальная длина макс. 500мм  (только вертикальный монтаж)

N = стандарт

V = версия с фланцем

X = крестовидная (только соединение F2)





G6 = G 1

G7 = G 1 ¼

G8 = G 1 ½

F1 = фланец
        110мм

F2 = фланец
        200мм

S6 = приварная втулка



0 = 230В
переменный ток

4 = 110 В
переменный ток

2 = 24 В
переменный ток

5 = 48 В
переменный ток

3 = 24 В пост. ток



L = специальная длина до макс.            4.000мм

0 = без



G8 = G 1 ½

F1 = фланец
        110мм

F2 = фланец
        200мм



NIR-83…
(тяжелый режим)

NIR-E83…
(тяжелый режим Atex)

0 = без

0 =без

N = стандарт

V = версия с фланцем



G8 = G 1 ½

* Пожалуйста, там, где необходимо, письменно указывайте длину стержня  “L” и удлинение оси “4“.

Комплект поставки

Стандартная поставка включает:

  • Ротационный переключатель уровня модель: NIR-(E)8;
  • Лопасть;
  • Кабельную прокладку M20;
  • Инструкцию по применению.

Галерея

NIR
NIR
NIR
NIR
