Стеклянный байпасный датчик уровня SZM (KOBOLD)

SZM Стеклянный байпасный датчик уровня
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Стеклянный байпасный датчик уровня SZM: Руководство по эксплуатации
Стеклянный байпасный датчик уровня SZM: Руководство по эксплуатации
Размер файла: 584.5 КБ

Основные характеристики

Материал Нержавеющая сталь, PP
Диапазон измерения 370 - 3 080 мм
tmax 0 - 100 °C
Pmax 10 бар
Соединение фланцевое DN 15 ... 32

Байпасный датчик уровня модели SZM фирмы Kobold Unirota работает по принципу сообщающихся сосудов. Изделие выполнено в виде стеклянной трубки, функционирующей как индикатор уровня, и применяется для индикации уровня жидких сред в круглых резервуарах малых и средних размеров, используемых в пищевой, фармацевтической и химической промышленности. Уровень жидкости в стеклянной трубке соответствует уровню жидкости в резервуаре.

Механические нагрузки, прилагаемые к изделию в процессе установки, абсорбируются зажимным устройством, что предотвращает повреждение и поломку стеклянной трубки. Датчики уровня стандартного исполнения рекомендуется устанавливать на резервуары с чистыми, беспримесными жидкостями; изделия, монтируемые с очищающими патрубками – на резервуары с некондиционными жидкими средами.

Функционирование

Емкостные бесконтактные переключатели предназначены для бесконтактного обнаружения металлических (электропроводящих) и неметаллических (непроводящих) объектов.

Номинальное напряжение                             8.2 В постоянного тока
Потребление тока в неактивированном
состоянии                                                     ≤ 1.2 мА  Потребление тока в активированном
состоянии                                                     ≥ 2.1 мА
Настройка                                                     точная настройка посредством потенциометра
Выход                                                           двухпроводной, согласно DIN EN 60947-5-6 NAMUR
Сертификация                                             согласно KEMA 02 ATEX 1090X издание №4
Электрические соединения                        Ø 5.2, LIFYY, ПВХ, кабель 2 м (2 x 0.34 мм2)
Внутренняя индуктивность (Li) /
емкость (Ci)                                                  150 nF/ 159 μH
Условные обозначения изделия               É II 1 G Ex ia IIC T4/II 1 D Ex ia D 20 T115 °С (макс. Ui = 20 В, Ii = 20 мА, Pi = 200 мВт)
Состояние коммутации                               желтый светодиод
Материалы конструкции                             пластик, PA12-GF30
Степень защиты                                          IP67

Технические характеристики

Монтажное положение:      вертикальное
Монтажная глубина:           370 … 1000 мм (SZM-P…), 370 ... 3 080 мм (SZM-K…/SZM-S…)
Материал конструкции:     нержавеющая сталь / полипропилен
Уплотнения:                        FMP (стандартное исполнение), EPDM, NBR по требованию
Соединения:                       фланец DIN Ду 15 … 50, фланец ANSI ½" ... 2" или соединительная гайка G ½"
Разрешение шкалы:          гравировка с сантиметровыми делениями, полимерная пленка с двухмиллиметровыми делениями
Макс. давление:                 10 бар
Макс. температура:            65 °С (SZM-P), 100 °C (SZM-K, -S)
Плотность:                          не ограничена (конструктивное исполнение без поплавка)
Макс. вязкость:                  50 мм2/с

Степень защиты:      IP 67

Материалы

Код заказа Измерительная трубка Соединение Фланец Уплотнение
SZM-P Стекло Полипропилен Поливинилхлорид FPM
SZM-K Стекло 1.4301 1.4301 FPM
SZM-S Стекло 1.4404 1.4404 FPM

Габаритные размеры

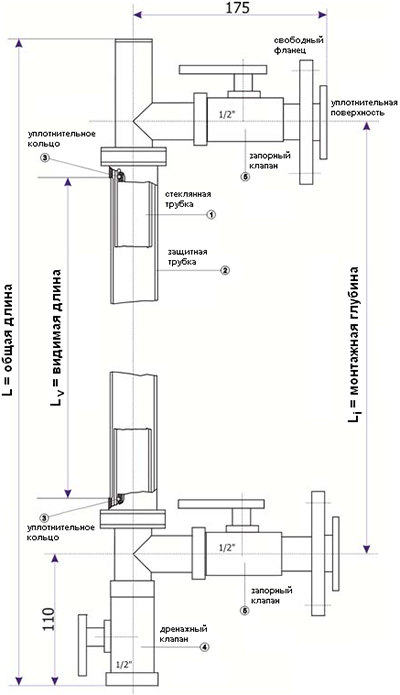

Габаритные размеры SZM

Общая длина (Ltot) в зависимости от видимой длины стеклянной трубки (Lv)

Модель Общая длина (Ltot) Видимая длина (Lv)
SZM-x 0 Li  + 80 Li  - 100
SZM-x 1 Li  + 115 Li  - 100
SZM-x 2 Li  + 115 Li  - 100
SZM-x 3 Li  + 150 Li  - 100
SZM-x 4 Li  + 150 Li  - 100
SZM-x 5 Li  + 185 Li  - 100

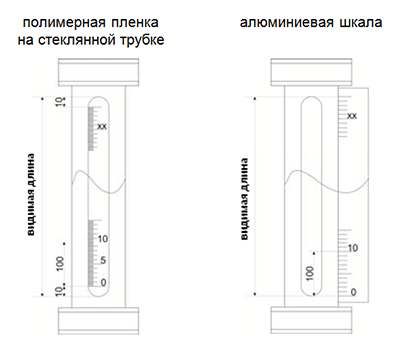

Измерительная шкала:

Измерительная шкала SZM

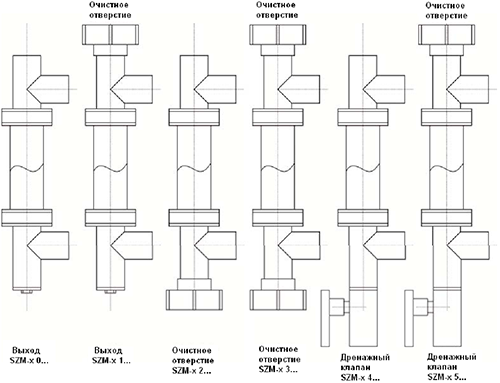

Исполнения торцевых частей

Исполнения торцевых частей SZM

Код заказа

Модель Исполнение Клапаны Соединение Шкала Переключатели

SZM-P = полипропилен
SZM-K = 1.4301
SZM-S = 1.4404

0 =  верх: закрыт,
низ: выходное отверстие с винтом
1* = верх: очистное отверстие,
низ: выходное отверстие с винтом
2* =верх: закрыт,  низ: очистное отверстие
3* = верх и низ: очистное отверстие
4* = верх: закрыт,
низ: дренажный клапан
5* = верх: очистное отверстие,         низ: дренажный клапан

0 = отсутствуют
1* = 2 x запорные клапаны

G4* = G 1/2 соединительная гайка
F4 =  свободный фланец DIN 2526,
C DN15; PN16
F5 =  свободный фланец DIN 2526,
C DN20; PN16
F6 =  свободный фланец DIN 2526,
C DN25; PN16
F7 =  свободный фланец DIN 2526,
C DN32; PN16
F8* =  свободный фланец DIN 2526,
C DN40; PN16
F9* =  свободный фланец DIN 2526,
C DN50; PN16
А4 =  свободный фланец ANSI B 16.5 1/2"; 150 фунт
А5 =  свободный фланец ANSI B 16.5 3/4"; 150 фунт
А6 =  свободный фланец ANSI B 16.5 1"; 150 фунт
А7 =  свободный фланец ANSI B 16.5 1 ¼"; 150 фунт
А8* =  свободный фланец ANSI B 16.5 1 ½"; 150 фунт
А9* =  свободный фланец ANSI B 16.5 2"; 150 фунт
В4  =  свободный фланец ANSI B 16.5 1/2"; 300 фунт
В5  =  свободный фланец ANSI B 16.5 3/4"; 300 фунт
В6  =  свободный фланец ANSI B 16.5 1"; 300 фунт
В7  =  свободный фланец ANSI B 16.5 ¼"; 300 фунт
В8* =  свободный фланец ANSI B 16.5 1 ½"; 300 фунт
В9* =  свободный фланец ANSI B 16.5 2"; 300 фунт

00 =     отсутствует
G1** =  полимерная пленка на измерительной трубке (2-х миллиметровые деления)
G2** =  гравировка на измерительной трубке (сантиметровые деления)
S1*** = боковая алюминиевая шкала (с полимерной пленкой, 2-х миллиметровые деления)
S2*** = боковая алюминиевая шкала с гравировкой сантиметровых делений





0 = отсутствует
1 = 1 емкостный датчик
2 = 2 емкостных датчика
X = X № контактов (укажите отчетливым текстом)

*    не применяется с моделью SZM-P
**   длина шкалы = монтажная глубина – 120 мм
*** длина шкалы = монтажная глубина – 100 мм

Примечание: При заказе укажите монтажную глубину «Li» отчетливым текстом.

Комплект поставки

Стандартный комплект поставки включает:

  • Байпасный датчик уровня SZM;
  • Инструкцию по эксплуатации;
  • Емкостный переключатель (поставляется по требованию заказчика).
