Уровнемеры колоночные байпасные и надставные NBK ATEX (KOBOLD)

NBK ATEX Уровнемеры колоночные байпасные и надставные
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Уровнемеры колоночные байпасные и надставные NBK ATEX: Руководство по эксплуатации
Уровнемеры колоночные байпасные и надставные NBK ATEX: Руководство по эксплуатации
Размер файла: 2.9 MБ

Основные характеристики

Материал Нержавеющая сталь
Диапазон измерения 300 - 6 000 мм (свыше 6 000 мм - составной)
Плотность 0.54 кг/дм3
tmax 400 °C
Pmax PN 100
Соединение фланцевое DN 10 ... 25, ANSI 1/2 "...1"
Точность ±1 мм (трансмиттер)

Байпасный индикатор уровня NBK используется для непрерывных измерений, индикации и текущего контроля жидкостей в цистернах, баллонах, резервуарах, бассейнах (водоемах) и т.д. Индикация показаний осуществляется с помощью намагниченных роликовых шариков.

Обходной индикатор уровня фирмы Кобольд используются для постоянного измерения, отображения и контроля уровня жидкости. Труба обвода прикрепляется на стенку резервуара.

Согласно закону сообщающихся сосудов, уровень жидкости в обходной трубе равен уровню жидкости в резервуаре. Поплавковый указатель со встроенными круговыми магнитами в обводной трубе отслеживает уровень жидкости в резервуаре и передает измерения бесконтактным способом на дисплей или устройство контроля, установленное снаружи трубы. Также доступны нижеследующие устройства индикации и контроля:

Магнитный роликовый индикатор

По мере того, как поплавковый указатель перемещается, красные или белые ролики вращаются на 180° вокруг своих осей. Ролики изменяют цвет с белого на красный, пока уровень измеряемой среды повышается и наоборот, с красного на белый по мере того, как уровень измеряемой среды падает. Уровень в цистерне или смесителе постоянно отображается красной колонкой, даже в случае, если электропитание снижается или отсутствует.

Преобразователь

Для дистанционной передачи показаний уровня, снаружи может быть установлен трансмиттер с последовательно соединенными транзисторами снаружи обводной трубки. Контакты цепи резисторов с управляемой магнитоуправляемыми язычковыми контактами замыкаются или размыкаются посредством передвижений поплавкового указателя бесконтактным способом. В зависимости от уровня измеряемой среды количество присоединенных резисторов изменяется и, как следствие, изменяется выходной сигнал величины общего сопротивления резисторов. Постоянный стандартный сигнал от 4 до 20 мА генерируется посредством встроенного преобразователя. Стандартный сигнал может быть отображен с помощью аналоговых или цифровых вторичных приборах индикации.

Предельные контакты

Один магнитоуправляемый геркон, или более, может быть прикреплен к обходной трубе для получения предельных величин, а также для контроля уровня.

Байпасная измерительная система

Обводная труба прикрепляется к резервуару посредством соединительного фланца или трубы с резьбой. Следует устанавливать прибор строго вертикально. Прибор NBK необходимо использовать только с жидкостями с плотностью среды, означенной на паспортной табличке прибора. При несоблюдении данного условия, показания будут отклоняться от реальных (показания поплавкового указателя завышены или поплавковый указатель будет притоплен). Внутреннее давление сосуда и температура измеряемой среды не должны превышать разрешенные максимальные величины, т.к. это может привести к разрушению и неверной работе обводной системы. Настоятельно рекомендуется соблюдение совместимости используемых материалов и измеряемой среды.

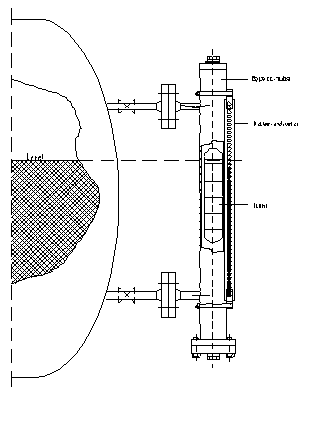

Механическое подключение

NBK-Atex - механическое подключение

Электрическое подключение

NBK-R

NBK-R

NBK-RT

NBK-RT

NBK-RA

NBK-RA

Схемы подключения

Выход с герконовой цепью сопротивлений

Трансмиттер с цепью герконовых контактов

Трансмиттер с цепью герконовых контактов и дисплеем

(опция …L/…K + опция LE или KE) LED дисплей

(опция ...L/...K + опция LC или KC) LCD дисплей

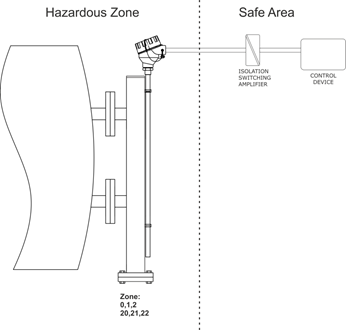

Электрическое подключение в искробезопасном режиме Exia

Электрическое подключение во взрывозащищенном режиме Exd

Технические характеристики

Параметр Значение
Присоединение к процессу

фланец DIN EN 1092-1, type 11, form B,
DN 15, DN 20, DN 25, DN 32
DN 40, DN 50,
Фланец ASME B 16.5 RF-2009
½”, ¾”, 1”, 1¼”
R-резьба DIN EN 10226-1
½“, ¾”, 1”, 1 ¼”
NPT ANSI/ASME B1.20.1
½“, ¾”, 1”, 1 ¼”

Обходная труба Ø 60.3 mm, 1.4571
NBK-03,-06,-07

плоское уплотнение: <200 °C: PTFE;
≥200 °C: Klinger SIL®

NBK-10 армированный графит
Рабочее давление PN 16/40/63/100
Рабочая температура

-40 °C...+120 °C (полипропиленовые ролики)
-40 °C...+400 °C (керамические ролики)

Вязкость max. 200 mm2/s
(Опция: до 460 mm2/s для NBK-03)
Макс. длина до 5500 mm: одиночный
из двух частей или более
(не для GL-допуска)

Коды заказа

Версия ATEX

Код заказа (Пример: NBK-03 F15 00 1 A0)

Модель Номинальное давление Присоединение Размер Роликовый индикатор Датчик/
трансмиттер
Плотность среды, поплавок Опции
NBK-03... PN16/Class 150 F=DIN фланец
A=ASME-
фланец
R3)=R внешняя резьба
N3)=NPT внешняя резьба S4)=под приварку
15=DN15, 1/2"
20=DN20, 3/4"
25=DN25, 1"
32=DN32, 11/4"
40=DN40, 1½”
50=DN50, 2”
XX=специальное подключение)
00= без
RP= PP-ролики
RK= керамические
ролики
1 = без электрических частей
ATEX - II 1G / 2G D
2 = цепь герконовых контактов
 II 1GD Exia IIC T6
E = с погружным магнитным зондом
/4...20 mA, 2-проводный, ATEX Exia
R = с погружным магнитным зондом/
      4...20 mA, HART®,
      2-проводный, ATEX Exia
B = с погружным магнитным зондом /
Profibus® PA
FoundationTM Fieldbus,
      ATEX Exia
4*=  цепь герконовых контактов
        ATEX II 1/2G Exd IIC
       T6 Ga/Gb
L*=  с погружным магнитным зондом /
      4...20 mA, 2-wire,
      ATEX Exd
K*=  с погружным магнитным зондом/
       4...20 mA, HART®,
        2-wire, ATEX Exd
N*=  с погружным магнитным зондом /
Profibus® PA
        Foundation™ Fieldbus,
        ATEX Exd
A=1.0 kg/dm3, титан для вязкости до 200 cP
B6)=0.90 kg/dm3, титан для вязкости до 200 cP
C=0.80 kg/dm3, титан для вязкости до 200 cP
D=0.70 kg/dm3, титан для вязкости до 200 cP
E=0.60 kg/dm3, титан для вязкости до 200 cP F6)=0.54kg/dm3, титан для вязкости до 200 cP
V5)=1.0 kg/dm3, нерж. сталь для вязкости до 460mm2/s
W5)=0.8 kg/dm3, нерж. сталь для вязкости до 460mm2/s
Y= другая плотность, титан (укажите при заказе)
0= без опций или по отдельному списку опций
NBK-06... PN40/Class 300
NBK-07... PN63/Class 400
NBK-10... PN100/Class 600
NBK-RA Предельный контакт ATEX, Ex II2G EEx m II T6 / T5
NBK-RT200 Предельный контакт для высоких температур max. 200 °C
NBK-RV-200NO Предельный контакт, бистабильный, N/O, max. +200 °C (применим для резервуаров с высокой вибрацией)
NBK-RV200NC Предельный контакт, бистабильный, N/C, max. +200 °C (применим для резервуаров с высокой вибрацией)
NBK-RN-200NO Предельный контакт, бистабильный, NAMUR, N/O, max. +200 °C (применим для резервуаров с высокой вибрацией)
NBK-RN200NC Предельный контакт, бистабильный, NAMUR, N/C, max. +200 °C (применим для резервуаров с высокой вибрацией)

Версия GL

Код заказа (Пример: NBK-03 F 15 00 5 A0)

Модель Номинальное давление Присоединение Размер Роликовый индикатор Датчик/
трансмиттер
Плотность среды, поплавок Опции
NBK-03... PN 16/Class 150 F=DIN фланцы
A=ASME
фланцы
R=резьба R
N=резьба NPT
15=DN15, 1/2"
20=DN20, 3/4"
25=DN25, 1"
32=DN32, 11/4"
00= без
RP=PP
ролики
5 = без электрических  частей A=1.0 kg/dm3,
титан
B=0.90 kg/dm3,
титан
C=0.80 kg/dm3,
титан
D=0.70 kg/dm3,
титан
E=0.60 kg/dm3,
титан
F6)=0.54kg/dm3,
титан
V=1.0 kg/dm3,
нерж. сталь для вязкости до 460mm2/s
W5)=0.8 kg/dm3,
нерж. сталь для вязкости до 460mm2/s
Y=  другая плотность, титан (укажите при заказе)
0=  без опций или по отдельному списку опций
NBK-06... PN 40/Class 300

Комплект поставки

Стандартная комплектация включает:

  • Байпасный индикатор уровня модель: NBK-…;
  • Инструкция по эксплуатации.
