Выключатель уровня магнитный N (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Основные характеристики
| Материал | Латунь, нержавеющая сталь, ПВХ, ПВДФ, PPH, ПТФЭ |
| Плотность | 0.5 кг/дм3 |
| tmax | 150 °C |
| Pmax | 100 бар |
| Соединение | G 1/8 ... 2 внешняя резьба |
Магнитные поплавковые реле уровня фирмы Кобольд оснащены герметизированным контактом, размещенным в трубке.
В поплавок, перемещающийся в трубке, встроен кольцевой магнит, магнитное поле которого бесконтактно переключает герметизирующий контакт. Герметизированные контакты доступны в следующих исполнениях: контакт N/O, контакт N/C или переключающий контакт.
Поплавок, перемещающийся вверх и вниз по поверхности жидкости, является единственной подвижной частью изделия.
Принцип работы
Магнитные поплавковые реле уровня фирмы Коболд оснащены герметизированным контактом, размещенным в трубке.
В поплавок, перемещающийся в трубке, встроен кольцевой магнит, магнитное поле которого бесконтактно переключает герметизирующий контакт. Герметизированные контакты доступны в следующих исполнениях: контакт N/O, контакт N/C или переключающий контакт.
Поплавок, перемещающийся вверх и вниз по поверхности жидкости, является единственной подвижной частью изделия.
Исполнения поплавков
| Модель | Форма | Материал | Наружный Ø поплавка [мм] | Высота [мм] | Øотверстия[мм] | Минимальная плотность жидкости [кг/дм³] | Максимальная температура°C | Номинальное давление при 20 °C[бар] |
|---|---|---|---|---|---|---|---|---|
| N01 | Сплошной цилиндр | NBR | 18 | 25 | 10 | > 0.6 | 80°C | 10 бар |
| N02 | Полый цилиндр | PP | 26 | 16 | 10 | > 0.65 | 80°C | 3 бар |
| N03 | Полый цилиндр | PVC-U | 26 | 26 | 10 | > 0.9 | 55°C | 3 бар |
| N04 | Полый шар | Нерж. сталь 1.4404 | 28 | 28 | 9 | > 0.8 | 150°C | 15 бар |
| N05 | Полый цилиндр | РР | 40 | 40 | 14 | > 0.6 | 80°C | 3 бар |
| N061) | Сплошной цилиндр | PP | 20 | 20 | 14 | > 0.9 | 90°C | 100 бар |
| N07 | Полый цилиндр | PVC-U | 40 | 40 | 14 | > 0.9 | 55°C | 3 бар |
| N08 | Полый цилиндр | Нерж. сталь 1.4404 | 52 | 52 | 15 | > 0.65 | 150°C | 20 бар |
| N10 | Полый шар | Нерж. сталь 1.4404 | 52 | 52 | 15 | > 0.6 | 150°C | 30 бар |
| N11 | Полый шар | Нерж. сталь 1.4404 | 52 | 52 | 15 | > 0.6 | 150°C | 30 бар |
| N13 | Полый цилиндр | PVDF | 60 | 60 | 18 | > 0.6 | 125°C | 2бар |
| N16 | Полый цилиндр | PVC-U | 60 | 60 | 18 | > 0.8 | 55°C | 3 бар |
| N20 | Полый шар | Нерж. сталь 1.4751 | 95 | 95 | 20,8 | > 0.5 | 150°C | 15 бар |

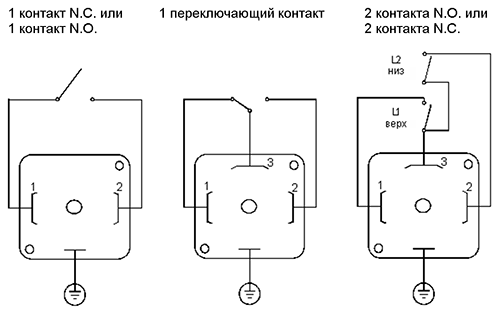

Электрические присоединения
Трехполюсный разъем:

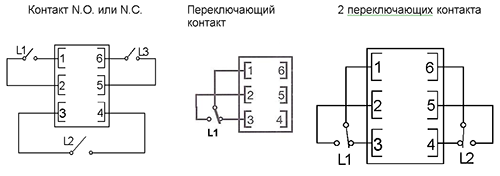

Шестиполюсный разъем:

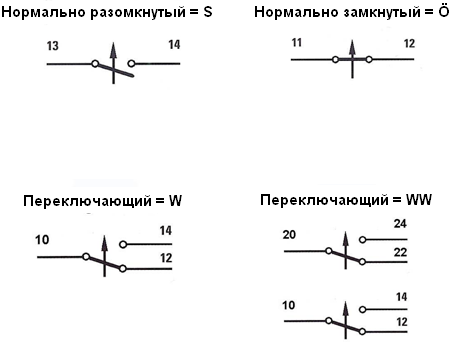

Функции контактов:
Технические характеристики
| Параметр | Значение |
|---|---|
| Гистерезис | 3-5 мм отклонения уровня |
| Расстояние точки переключения | |
| - Между контактом 1 и 2 и контактом 3 и 4 | > 40 мм ( зависимости от высоты поплавка) |
| - Между контактом 2 и 3 | Высота поплавка + 15 мм (доступны специальные исполнения на заказ) |

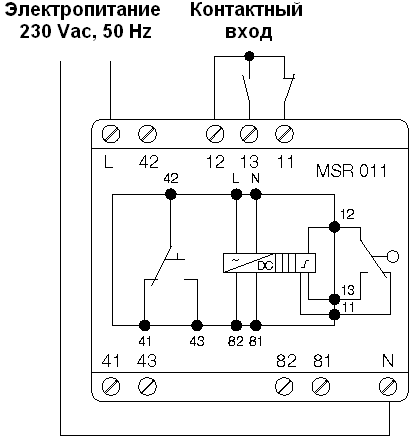

| Реле контактной защиты | Модель MSR 10 для единичных контактов Модель MSR 20 для единичных контактов Модель MSR 11 для спаренного контакта |
| Соединительный кабель | PVC: макс. 70 °C (стандартное исполнение) Силиконовая изоляция: макс. 150 °C |

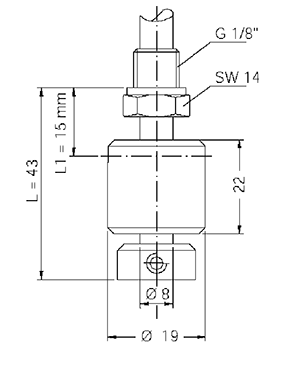

Исполнение М01
| Параметр | Значение |
|---|---|
| Контакт N/O: | 230 В переменного тока / 0.5 A / 10 вольт-ампер |
| Контакт N/C | 100 В переменного тока / 0.5 A / 3 вольт-ампер |
| Переключающий контакт | 100 В переменного тока / 0.5 A / 3 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 64 |
| Макс. длина измерительной трубки | 1500 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 3 штуки Переключающие контакты – макс. 2 штуки |
| Мин. расстояние точки переключения от края измерительной трубки | 30 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20 °C (бар) | Максимальная температура (°C) | Количество и функции контактов | Мин. длина измерительной трубки (мм) | Плотность измеряемой среды (кг/дм³) | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силиконовый кабель | |||||
| N01-P R05 S_ _ _ _ _ | PVC-U | NBR | 3 | 55 | 55 | 1 контакт N/O | 43 | > 0.8 |
| N01-P R05 Ö_ _ _ _ _ | PVC-U | NBR | 3 | 55 | 55 | 1 контакт N/C | 43 | > 0.8 |
| N01-P R05 W_ _ _ _ _ | PVC-U | NBR | 3 | 55 | 55 | 1 переключ. контакт | 43 | > 0.8 |
| N01-M R05 S_ _ _ _ _ | Латунь | NBR | 10 | 70 | 80 | 1 контакт N/O | 43 | > 0.8 |
| N01-M R05 Ö_ _ _ _ _ | Латунь | NBR | 10 | 70 | 80 | 1 контакт N/C | 43 | > 0.8 |
| N01-M R05 W_ _ _ _ _ | Латунь | NBR | 10 | 70 | 80 | 1 переключ. контакт | 43 | > 0.8 |
| N01-E R05 S_ _ _ _ _ | Нерж. сталь | NBR | 10 | 70 | 80 | 1 контакт N/O | 43 | > 0.8 |
| N01-E R05 Ö_ _ _ _ _ | Нерж. сталь | NBR | 10 | 70 | 80 | 1 контакт N/C | 43 | > 0.8 |
| N01-E R05 W_ _ _ _ _ | Нерж. сталь | NBR | 10 | 70 | 80 | 1 переключ. контакт | 43 | > 0.8 |

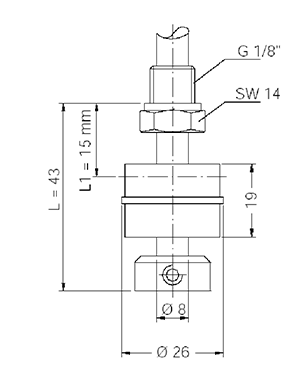

Исполнение М02
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 0.5 A / 10 вольт-ампер |
| Контакт N/C | 100 В переменного тока / 0.25 A / 3 вольт-ампер |
| Переключающий контакт | 100 В переменного тока / 0.25 A / 3 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 64 |
| Макс. длина измерительной трубки | 1500 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 3 штуки Переключающие контакты – макс. 2 штуки |
| Мин. расстояние точки переключения от края измерительной трубки | 30 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силиконовый кабель | |||||
| N02-M R05 S_ _ _ _ _ | Латунь | PP | 3 | 70 | 90 | 1 контакт N/O | 43 | > 0,8 |
| N02-M R05 Ö _ _ _ _ _ | Латунь | PP | 3 | 70 | 90 | 1 контакт N/C | 43 | > 0,8 |
| N02-M R05 W_ _ _ _ _ | Латунь | PP | 3 | 70 | 90 | 1 переключ. контакт | 43 | > 0,8 |
| N02-E R05 S_ _ _ _ _ | Нерж. сталь | PP | 3 | 70 | 90 | 1 контакт N/O | 43 | > 0,8 |
| N02-E R05 Ö_ _ _ _ _ | Нерж. сталь | PP | 3 | 70 | 90 | 1 контакт N/C | 43 | > 0,8 |
| N02-E R05 W_ _ _ _ _ | Нерж. сталь | PP | 3 | 70 | 90 | 1 переключ. контакт | 43 | > 0,8 |

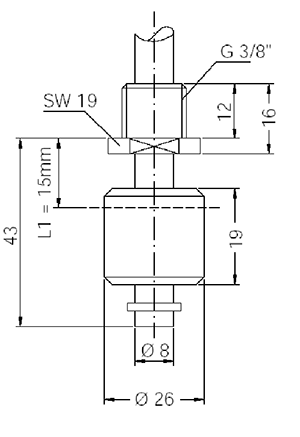

Исполнение М03
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 0.5 A / 10 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 0.5 A / 10 вольт-ампер |
| Переключающий контакт | 48 В переменного тока / 0.25 A / 3 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 64 |
| Резьба | R10 = G 3/8 или PG7 |
| Макс. длина измерительной трубки | 43 мм |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 1 штука Переключающие контакты – макс. 1 штука |
| Мин. расстояние точки переключения от края измерительной трубки |
22 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | |
|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | ||||||
| N03-P PG7 S_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 контакт N/O | 43 | > 0,9 |
| N03-P PG7 Ö _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 контакт N/C | 43 | > 0,9 |
| N03-P PG7 W_ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 переключ. контакт | 43 | > 0,9 |
| N03-P R10 S_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 контакт N/O | 43 | > 0,9 |
| N03-P R10 Ö_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 контакт N/C | 43 | > 0,9 |
| N03-P R10 W_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 1 переключ. контакт | 43 | > 0,9 |

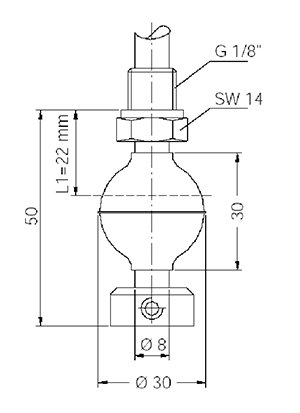

Исполнение М04
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 0.5 A / 10 вольт-ампер |
| Контакт N/C | 100 В переменного тока / 0.25 A / 3 вольт-ампер |
| Переключающий контакт | 100 В переменного тока / 0.25 A / 3 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 64 |
| Резьба | R10 = G 3/8 или PG7 |
| Макс. длина измерительной трубки | 1500 мм |
| Макс. количество контактов | N/O контакт, N/C контакт – макс. 3 штуки Переключающие контакты – макс. 2 штуки |
| Мин. расстояние точки переключения от края измерительной трубки | 30 мм |
Модификации.
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | |||
|---|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | ||||||
| N04-M R05 S_ _ _ _ _ | Латунь | Нерж. сталь | 15 | 70 | 90 | 1 контакт N/O | 50 | > 0,8 | |
| N04-M R05 Ö _ _ _ _ _ | Латунь | Нерж. сталь | 15 | 70 | 90 | 1 контакт N/C | 50 | > 0,8 | |
| N04-M R05 W_ _ _ _ _ | Латунь | Нерж. сталь | 15 | 70 | 90 | 1 переключ. контакт | 50 | > 0,8 | |
| N04-E R05 S_ _ _ _ _ | Нерж. сталь | Нерж. сталь | 15 | 70 | 90 | 1 контакт N/O | 50 | > 0,8 | |
| N04-E R05 Ö_ _ _ _ _ | Нерж. сталь | Нерж. сталь | 15 | 70 | 90 | 1 контакт N/C | 50 | > 0,8 | |
| N04-E R05 W_ _ _ _ _ | Нерж. сталь | Нерж. сталь | 15 | 70 | 90 | 1 переключ. контакт | 50 | > 0,8 | |

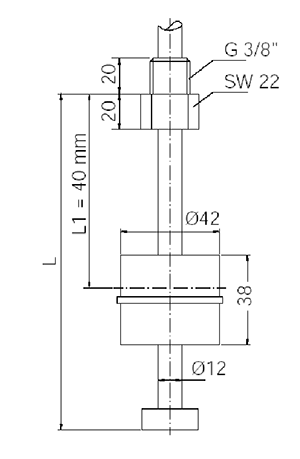

Исполнение М05
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Макс. длина измерительной трубки | Латунь / нерж. сталь: 6 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 4 штуки Переключающие контакты – макс. 3 штуки |
| Мин. расстояние точки переключения от края измерительной трубки | 40 мм |
Модифкиции:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N05-M R10 S_ _ _ _ _ | Латунь | PP | 5 | 70 | 90 | 1 контакт N/O | 100 | > 0,7 |
| N05-M R10 Ö_ _ _ _ _ | Латунь | PP | 5 | 70 | 90 | 1 контакт N/C | 100 | > 0,7 |
| N05-M R10 W_ _ _ _ _ | Латунь | PP | 5 | 70 | 90 | 1 переключ. контакт | 100 | > 0,7 |
| N05-E R10 S_ _ _ _ _ | Нерж. сталь 1.4571 | PP | 5 | 70 | 90 | 1 контакт N/O | 100 | > 0,7 |
| N05-E R10 Ö _ _ _ _ _ | Нерж. сталь 1.4571 | PP | 5 | 70 | 90 | 1 контакт N/C | 100 | > 0,7 |
| N05-E R10 W_ _ _ _ _ | Нерж. сталь 1.4571 | PP | 5 | 70 | 90 | 1 переключ. контакт | 100 | > 0,7 |
| N07-P R10 S_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 55 | 1 контакт N/O | 100 | > 0,9 |
| N07-P R10 Ö_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 55 | 1 контакт N/C | 100 | > 0,9 |
| N07-P R10 W_ _ _ _ _ | PVC-U | PVC-U | 3 | 55 | 55 | 1 переключ. контакт | 100 | > 0,9 |
Исполнение М06
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Расстояние точки переключения | минимум 81 мм |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Макс. длина измерительной трубки | 6 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 4 штуки Переключающие контакты – макс. 3 штуки |
| Мин. расстояние точки переключения от края измерительной трубки | 60 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N06-M R10 S_ _ _ _ _ | Латунь | PP | 100 | 70 | 90 | 1 контакт N/O | 100 | > 0,9 |
| N06-M R10 Ö _ _ _ _ _ | Латунь | PP | 100 | 70 | 90 | 1 контакт N/C | 100 | > 0,9 |
| N06-M R10 W_ _ _ _ _ | Латунь | PP | 100 | 70 | 90 | 1 переключ. контакт | 100 | > 0,9 |
| N06-E R10 S_ _ _ _ _ | Нерж. сталь 1.4571 | PP | 100 | 70 | 90 | 1 контакт N/O | 100 | > 0,9 |
| N06-E R10 Ö_ _ _ _ _ | Нерж. сталь 1.4571 | PP | 100 | 70 | 90 | 1 контакт N/C | 100 | > 0,9 |
| N06-E R10 W_ _ _ _ _ | Нерж. сталь 1.4571 | PP | 100 | 70 | 90 | 1 переключ. контакт | 100 | > 0,9 |

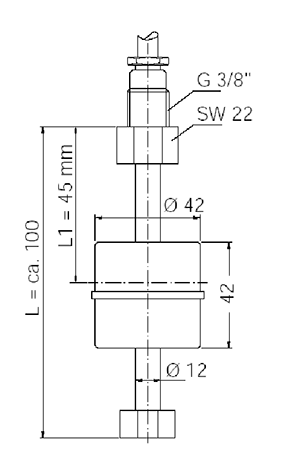

Исполнение М08
| Параметр | Значение |
|---|---|
| Материал измерительной трубки | латунь или нержавеющая сталь 1.4751 |
| Материал поплавка | нержавеющая сталь 1.4751 |
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Расстояние точки переключения | минимум 81 мм |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Макс. длина измерительной трубки | 6 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 4 штуки Переключающие контакты – макс. 3 штуки |
| Мин. расстояние точки переключения от края измерительной трубки |
50 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N08-M R10 S_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,8 |
| N08-M R10 Ö _ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,8 |
| N08-M R10 W_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,8 |
| N08-E R10 S_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,8 |
| N08-E R10 Ö_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,8 |
| N08-E R10 W_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 20 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,8 |

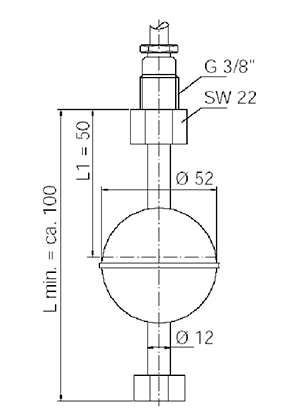

Исполнение М10
| Параметр | Значение |
|---|---|
| Материал измерительной трубки | латунь или нержавеющая сталь 1.4571 |
| Материал поплавка | нержавеющая сталь 1.4751 |
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Макс. длина измерительной трубки | 6 м |
| Макс. количество контактов | контакт N/O, контакт N/C – макс. 4 штуки Переключающие контакты – макс. 3 штуки |
| Мин. расстояние точки переключения от края измерительной трубки |
50 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | |||
|---|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | ||||||
| N10-M R10 S_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,7 | |
| N10-M R10 Ö _ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,7 | |
| N10-M R10 W_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,7 | |
| N10-E R10 S_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,7 | |
| N10-E R10 Ö_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,7 | |
| N10-E R10 W_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 30 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,7 | |
* Специальное исполнение
Исполнение М11
| Параметр | Значение |
|---|---|
| Материал измерительной трубки | латунь или нержавеющая сталь 1.4571 |
| Материал поплавка | нержавеющая сталь 1.4751 |
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Степень защиты | IP 64 |
| Мин. расстояние точки переключения от края измерительной трубки |
50 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N11-M R15 S_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,6 |
| N11-M R15 Ö _ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,6 |
| N11-M R15 W_ _ _ _ _ | Латунь | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,6 |
| N11-E R15 S_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 контакт N/O | 100 | > 0,6 |
| N11-E R15 Ö_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 контакт N/C | 100 | > 0,6 |
| N11-E R15 W_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 3 | 70 | 90(150*) | 1 переключ. контакт | 100 | > 0,6 |

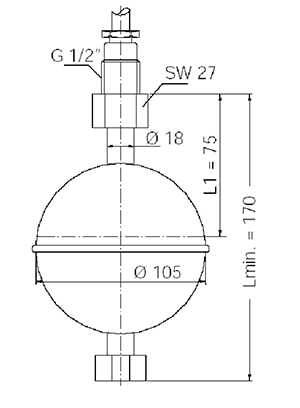

Исполнение М20
| Параметр | Значение |
|---|---|
| Материал измерительной трубки | нержавеющая сталь 1.4571 |
| Материал поплавка | нержавеющая сталь 1.4751 |
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Мин. расстояние точки переключения от края измерительной трубки |
85 мм |
Модификации:
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N20-E R15 S_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 15 | 70 | 90(150*) | 1 контакт N/O | 170 | > 0,5 |
| N20-E R15 Ö_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 15 | 70 | 90(150*) | 1 контакт N/C | 170 | > 0,5 |
| N20-E R15 W_ _ _ _ _ | Нерж. сталь 1.4571 | Нерж. сталь 1.4571 | 15 | 70 | 90(150*) | 1 переключ. контакт | 170 | > 0,5 |
* Специальное исполнение

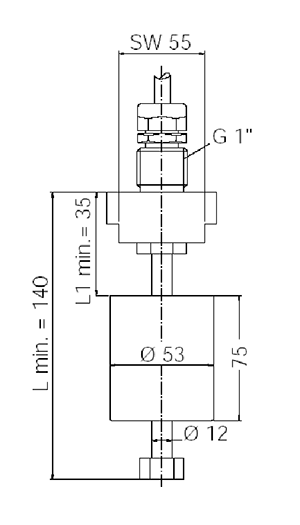

Исполнение М12
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Длина кабеля | 1 м NYLHY |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Мин. расстояние точки переключения от края измерительной трубки | 100 мм |
При применении 4 контактов минимальное расстояние между контактами 2 и 3 – 100 мм
Модификации:
Модель |
Материалы |
Номинальное давление при 20°C [бар] |
Максимальная температура [°C] |
Количество и функции контактов |
Мин. длина измерительной трубки [мм] |
Плотность измеряемой среды [кг/дм3] |
||
Измерительная трубка |
Поплавок |
Кабель PVC |
Силикон. кабель |
|||||
N12-T R25 S_ _ _ _ _ |
PTFE |
PTFE |
3 |
70 |
90(150*) |
1 контакт N/O |
140 |
> 0,9 |
N12-T R25 Ö_ _ _ _ _ |
PTFE |
PTFE |
3 |
70 |
90(150*) |
1 контакт N/C |
140 |
> 0,9 |
N12-T R25 W_ _ _ _ _ |
PTFE |
PTFE |
3 |
70 |
90(150*) |
1 переключ. контакт |
140 |
> 0,9 |
* Специальное исполнение

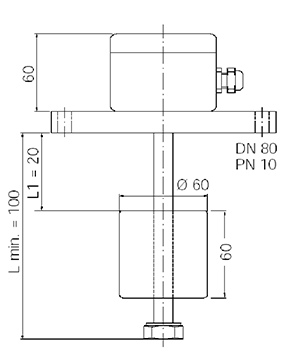

Исполнение М16
| Параметр | Значение |
|---|---|
| Контакт N/O | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Контакт N/C | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Переключающий контакт | 230 В переменного тока / 1 A / 60 вольт-ампер |
| Монтажное положение | вертикальное ± 30° |
| Степень защиты | IP 65 |
| Мин. расстояние точки переключения от края измерительной трубки | 70 мм |
Модификации
| Модель | Материалы | Номинальное давление при 20°C [бар] | Максимальная температура [°C] | Количество и функции контактов | Мин. длина измерительной трубки [мм] | Плотность измеряемой среды [кг/дм3] | ||
|---|---|---|---|---|---|---|---|---|
| Измерительная трубка | Поплавок | Кабель PVC | Силикон. кабель | |||||
| N16-P F80 S_ _ _ _ _00 | PVC-U | PVC-U | 3 | 55 | 55 | 1 контакт N/O | 100 | > 0,8 |
| N16-P F80 Ö_ _ _ _ _00 | PVC-U | PVC-U | 3 | 55 | 55 | 1 контакт N/C | 100 | > 0,8 |
| N16-P F80 W_ _ _ _ _00 | PVC-U | PVC-U | 3 | 55 | 55 | 1 переключ. контакт | 100 | > 0,8 |
Схема электрических соединений
Дополнительное оборудование
1. Реле контактной защиты
Мы рекомендуем использовать реле контактной защиты в соединении с герметизированными контактами.
Целесообразность применения реле контактной защиты обусловлена следующими факторами:
- Защита от перегрузки контактов вследствие искрений или сильных токов, которые могут, к примеру, произойти в результате самонаведенных ЭДС при переключении электромагнитных клапанов.
- Поплавковые реле уровня электрически изолированы от системы подачи питания высокого напряжения.
- Защита персонала, непосредственно контактирующего с измеряемой жидкостью, в соответствии с VDE 0100.
2. Демпфирующая трубка для смешанных жидкостей
Поплавковые реле уровня с демпфирующей трубкой для смешанных или загрязненных жидкостей поставляются по специальному заказу.
3. Контроль температуры
Изделия с встроенным термореле поставляются по специальному заказу. Исходная точка переключения настраивается в диапазоне от 60 °C до 150 °C по требованию заказчика.
Доступна опция Pt 100.
4. Указания по монтажу изделия
Поплавковые реле уровня могут также устанавливаться на дне резервуара.
Внимание: в этом случае контакты функционируют в обратной последовательности.
