Пакетный контроллер ZOD-B1K (KOBOLD)
Высокоскоростной ZOD-B1 с питанием от источника постоянного тока специально спроектирован для пакетирования жидкости, используя расходомер с импульсным или частотным выходом.
ZOD-B1 оборудован нажимной кнопкой и защищен программируемым PIN кодом, внутренняя батарея позволяет осуществлять предварительное программирование без источника питания. Большой LCD высвечивает значение пакета в выбранных единицах, его состояние и перечень подсказок на англ. языке, что облегчает программирование.
2 независимых выходных реле, второй с программируемой задержкой старта и остановки, обеспечивают контроль насоса и клапана или 2 этапную фазировку потока в начале и конце каждого пакетирования. Точность пакетирования достигается автоматической коррекцией переполнения, которая, при включении, автоматически регулирует отклонения в системе запаздывания во времени, что предотвращает расхождение в распределении величин.
Устройства безопасности включают выход тревоги и автоматическое прерывание пакетирования при отсутствии потока на входе, а автоматическое ограничение пакета защищает от установки завышенного значения пакета. Сообщения на LCD сигнализируют о любых тревожных или ошибочных условиях.
Устройства контроля включают счет вверх или вниз, дистанционный операционный переключающий интерфейс, блокирование пуска и выход состояния пакета. ZOD-B1 может объединять в сеть до 9 контроллеров, используя один общий расходомер.
Окружающая среда
ZOD-B1 может выдерживать суровую окружаю среду внутри и вне промышленных помещений и отвечает директивам EMC. Корпус погодоустойчив согласно стандартам IP66/67 (Nema 4X), устойчив к UV, из крепкого стекла и усиленного пластика с болтами из нерж. стали и витоновыми кольцевыми уплотнителями.

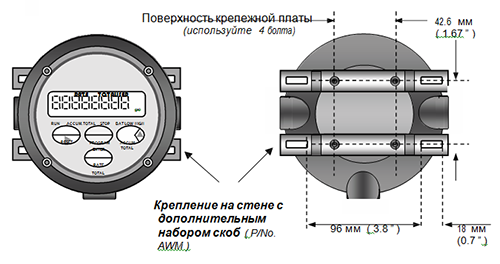

ZOD-B1 можно монтировать на различных расходомерах или как отдельный прибор на стене, трубе или панели. В наличии имеются разные крепежные наборы.
Дисплей
 |
Контрольное устройство LCD освещает все сегменты, при вводе программного режима на 5 сек. появляется оригинальный текст. |
 |
До 8 символов значения пакета Batchпрограммируются до 3 десятичных мест. Перечень на англ. яз. четко показывает состояние пакета. |
 |
5 символьный TNB показывает общее число пакетов, |
 |
8 символьный дисплей Аккумулированной суммы |

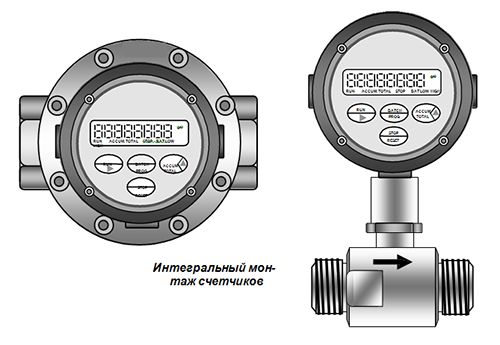

Механическое подключение
Работа контроллера в сети
ZOD-B1 имеет уникальное устройство, позволяющее объединять в сеть и подсоединять к одному общему расходомеру до 9 отдельных пакетных контроллеров.

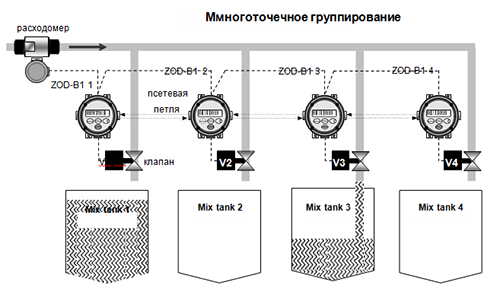

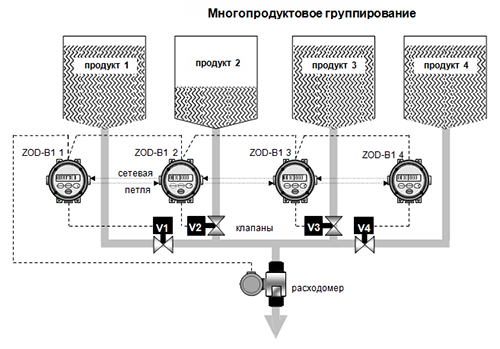

Типичное применение: один поток жидкости распределяется на ряд отдельных протоков или несколько различных потоков должны группироваться в одном общем расходомере. В таких случаях каждый контроллер соединяется с одним и тем же расходомером, но контролирует свой собственный клапан контроля процесса.
Работа в сети начинается при запуске одного из контроллеров, при этом вход расходомера (счет) ограничен рабочим контроллером, все остальные контроллеры не считают и функция запуска запрещена, на дисплее появляется надпись “ENGAGED” и идентификационный номер действующего контроллера.
Ввод пакетов можно осуществить во время запрета запуска контроллеров (блокировки), но запустить их можно только после того, как работающий контроллер завершит цикл пакетирования.
Спецификация
| Дисплей | 8 символьный цифровой LCD с высотой цифр 9мм (0.35 ”). 2-я строка – оригинальный текст. 8 суммирующих цифр, 3 программируемые десятичные точки, 5 знаков для общего числа пакетов. |
| Функции | сумма пакетов, аккумулируемая сумма и общее число пакетов (TNB). |
| Конфигурирование | блок-схема ввода данных с перечнем напоминаний на англ. яз. Установка защиты выбранным пользователем 4-значным PIN кодом. Программируемая десятичная точка и K-факторы. Защита E2PROM всех программных данных и состояния пакета в случае отказа питания |
| Сигнал на входе | универсальный импульсный/частотный вход, совместимый с язычковым переключателем, эффектом Hall, детекторами с выходами типа Namur, импульс, напряжение, ток и катушка (15mVP-Pmin). Max. частота на входе 10KГц. |
| Требование мощности | регулируемый12~24Vdc x 50mA (добавить включенный ток). |
| Батарея | 3.6Vdc литиевая батарея сигнализирует о потере мощности и сохраняет настройки и результаты во время потери мощности. |
| Контрольные выходы | 2 независимых NPN открытых коллектора, max сопротивление нагрузки1A dc . Могут быть конфигурированы для PNP, чтобы запускать совместимые логические цепи. |
| Выход тревоги / импульса | NPN-PNP твердотельный выход сигнала тревоги или немасштабируемый импульсный выход @ терминал 7, (5000Гц max.), возможность запуска при 1A max. |
| Выход состояния пакета | NPN открытый коллектор, 0.1A dc max сопротивление нагрузки |
| Диапазон K-фактора | Прим. импульс/литр, галлон, фунт и т.п. Программируемый диапазон 0.001~9999999.999 с плавающей десятичной во время ввода K-фактора. |
| Технические единицы | по выбору литр, галлон, м3, кг, фунт (max 8 знаков пакета). |
| Направление счета | вверх UP или вниз DOWN, выбор на программном уровне. |
| Автоматическая коррекция переполнения (AOC) | отпирающий-запирающий выбор AOC на программном уровне |
| Ограничение пакета | значение ограничения пакета можно установить на уровне программирования |
| Вход запрета пуска | клавиша ПУСК может блокироваться с внешнего источника |
| Сетевой ввод/вывод | система 2-проводной катушки может соединять с одним общим расходомером до 9 отдельных контроллеров, обеспечивая экономичную объединенную систему типа источник/распределение |
| Физические характеристики | A) IP66 / 67 высота, высокопрочное стекло, усиленное нейлоновыми вкраплениями. |
Коды заказа
| Модель | Тип корпуса | Эл. соед./ сальник кабеля | Подаваемое напряжение | Версии | Механическая защита |
|---|---|---|---|---|---|
ZOD-B1 |
KS = универсальный монтаж
KM¹ = integral mount |
1 = 2 = |
F3 = 8…24 Vdc, батарея
F1² = 110 VAC,
F0² = 220 VAC, |
0 = нет R = 2 x |
0 = |
PP = монтаж на панели |
0² =зажимной контакт |
S² = силиконовый колпак |
