Сумматор батарейный ZOD-Z1 (KOBOLD)
Приборы серии ZOD-Z1 специально разработаны для подсчета и отображения итоговых сумм расходомеров с импульсными или частотными выходами. Электропитание приборов осуществляется от батарей или внешних источников питания 8~24 В постоянного тока или I.S. (взрывозащищенного) источника питания.
Прибор выводит на дисплей обнуляемую или накопительную сумму в технологических единицах в соответствии с программными настройками пользователя. Защищенное PIN-кодом простое схематическое программирование с сообщениями на английском существенно снижает потребность применения руководства в процессе программирования.
Специальные возможности:
- защита с помощью PIN-кода. Усиленный немасштабируемый повторитель или масштабируемый импульсный выход.
- импульсный выход с выбором вариантов NPN/PNP.
- задняя подсветка (питается от внешнего источника постоянного тока)
- Сертификат взрывозащиты по схеме IECex и директиве ATEX.
Условия окружающей среды:
Прибор серии ZOD-Z1 предназначен для жестких условий эксплуатации в промышленных помещениях и на открытых пространствах, а так же морских условий эксплуатации. Изделие имеет высокопрочный водонепроницаемый корпус соответствующий стандартам IP676 / IP67, устойчивый к ультрафиолетовому излучению, изготовленный из нейлона и усиленный стекловолокном с нержавеющими болтами и кольцевыми уплотнениями viton.
Установка:
Прибор специально разработан для непосредственной установки на различные расходомеры, настенного, поверхностного или трубного монтажа в зоне диспетчерской комнаты. Для заказа доступны различные наборы монтажных инструментов. Питание прибора осуществляется от литиевой батареи 3.6 В постоянного тока или I.S. блока батарей. Вариант с применением импульсного выхода требует 8~24 В постоянного тока.
Технические данные

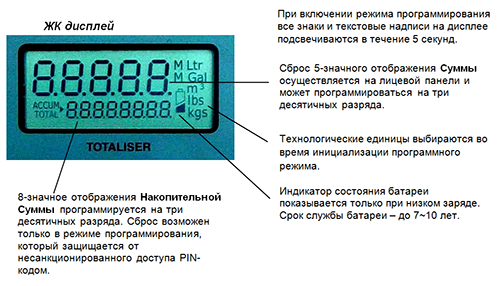

| Дисплей | 5-значный обнуляемый ЖКИ сумматор высотой в 7.5 мм (0.3”) с 8-значным подстрочным текстовым дисплеем накопительной суммы высотой в 3.6 мм ( 0.15”). |
| Сигнальные входы | Универсальный импульсно-частотный вход совместимый с герконовым переключателем, датчиком Холла, катушкой синусоидального напряжения (20 мВ P-P мин.), импульсами напряжения или тока, а так же бесконтактными датчиками Namur. Максимальная частота входного сигнала – 5 кГц для нефтепродуктов, 2.5 кГц для датчика Холла и входов импульса тока, 2 кГц для устройств импульсов напряжения и 500 Гц для бесконтактного датчика Namur. |
| Электропитание | Литиевая батарея 3.6 В постоянного тока или поставляемый I.S. (взрывозащищенный) блок батарей, номинальный срок службы – до 7~10 лет. Срок службы батареи снижается при подключении к входному сигналу катушки турбинных расходомеров. Питание ZOD-Z1 так же возможно от внешнего стабилизированного источника 8~24 В постоянного тока. |
| Импульсный выход | Масштабируемый или немасштабируемый выходной транзистор с выбираемым NPN-PNP полевым эффектом. Немасштабируемые импульс подходит для предварительного усиления входных сигналов переключательных катушек турбинных расходомеров (макс. 5 кГц). Масштабируемый импульсный выход имеет фиксированную длительность импульса – 60 мс и, следовательно, ограничение по частоте в 8 Гц. Максимальная нагрузочная способность обоих импульсных выходов – 50 мА. |
| Физические данные | A) IP66/67 нейлоновый корпус, усиленный стекловолокном с высокой ударной стойкостью. |
| Функции | Накопительная и обнуляемая сумма, импульсный выход с предварительным усилением и масштабируемый импульсный выход. Индикация низкого заряда батареи. |
| Конфиргурация | Ввод данных в блок-схему с текстовыми сообщениями на английском языке. Защита от несанкционированного доступа с помощью 4-значного PIN-кода. Программируемые технологические единицы, десятичные точки и К-факторы. Все программные данные защищены посредством батареи. |
| Диапазон K-фактора | Вводится в виде импульс / литр, галлонов, фунтов и т.д. Программируемый диапазон – 0.001~9,999,999.999 с плавающей десятичной точкой во время ввода K-фактора (фактор масштабирования). |
| Диап. имп. выхода | Вводится в виде технологической единицы/импульс. Диапазон – 0.1~9999.9 единиц/импульс. |
| Технолог. единицы | Ltr, Gal, m3, kgs, lbs, MLtr и Mgal на выбор, или полное отключение отображения единиц измерения. |
Монтаж

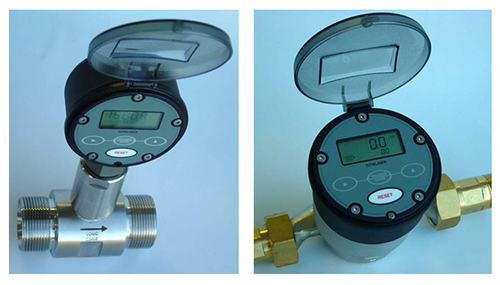

Монтаж со встроенным счетчиком:

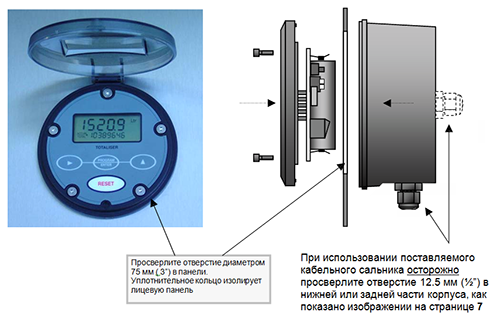

Монтаж на панели:

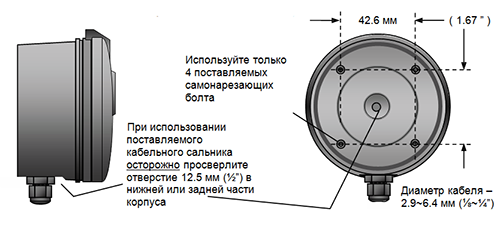

Монтаж на поврехности:

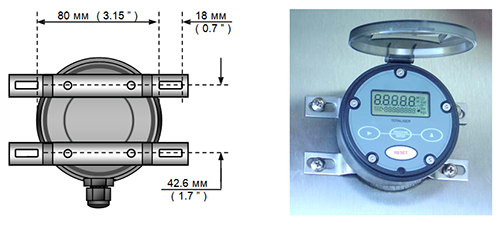

Настенный – поверхностный монтаж с помощью опционального держателя:

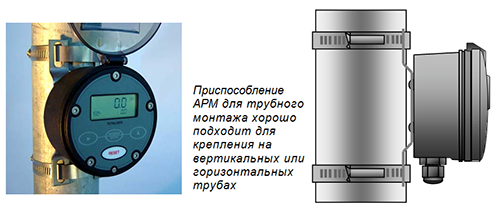

Монтаж на трубе:
Коды заказа
| Модель | Тип корпуса | Электрическое присоединение / Кабельный сальник | Напряжение питания | Опции | Механическая защита |
|---|---|---|---|---|---|
ZOD-Z1... |
KS = универсальный монтаж (стандартное исполнение) |
0 = поставляемый кабельный сальник (для кабелей 3...6мм Ø) |
F3= 8...24 В постоянного тока, батарея |
0= отсутствует |
0= отсутствует |
