Сумматор скорости потока с сигнальным устройством ZOD-Z5 (KOBOLD)

ZOD-Z5 Сумматор скорости потока с сигнальным устройством
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Прибор выводит на экран скорость потока, сумму сброса и общую сумму в  технических единицах, запрограммированных пользователем. Простое программирование схемы потока способствует установке программирования без постоянного обращения к инструкции по эксплуатации

Окружающая среда
Прибор погодоустойчив согласно стандартам IP66/67 (Nema 4X), сконструирован из сплава алюминия ADC12 с нерж. болтами и витоновыми кольцевыми уплотнителями. Прибор выдерживает суровые условия внутри и вне помещения и отвечает требованиям  EMC директивы 89/336/EEC электромагнитной совместимости.

Характеристики
PIN защитаn, NPN масштабный импульсный выход, запирание при низкой частоте, приоритет дисплея, большой цифровой дисплей с подсветкой (подсвета возможна только при подсоединении к внешнему источнику постоянного тока).

Монтаж
Спроектирован специально для непосредственного монтажа на различных расходомерах, стенах или поверхностях, трубах или панелях. Имеются различные крепежные наборы. Прибор может работать на собственном питании или питаться от внешнего источника постоянного тока или 2-проводной цепи.

Дисплей

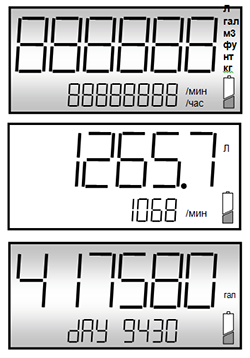

Дисплей ZOD-Z5

Контрольное устройство ЖК дисплея освещает все сегменты, при вводе режима программы на дисплее в течение 5 сек. высвечивается текст оригинала.

Сумма сброса большой 6 символьный дисплей, который можно запрограммировать до 3 десятичных разрядов.

Общая сумма  8 символьный дисплей с возможностью программирования до 3 десятичных разрядов. Сброс возможен лишь в режиме, который может защищаться  PIN кодом.

Дисплей скорости Скорость выводится при высвечивании временной оси в  СЕК, /мин, /час или  /день перед 5 цифрами скорости; программируются до 3 “плавающих” десятичных разрядов.
Единицы времени /СЕК и  день высвечиваются слева от цифр, а /мин и /час  справа как показано на рис.

Подсветка  Подсветка LCD работает только от внешнего источника постоянного тока в диапазоне  8~24В пост. тока

Технические данные

Дисплей большой 6 знаковый цифровой ЖК дисплей с подсветкой, высота цифр 17мм (0.67 ”), вторая (суммирующая) 8 разрядная строка высотой 7мм плюс 5 знаков индикации скорости. Программируемые 0~3 десятичные разряды для всех дисплеев
Сигнал на входе Универсальный импульсный/частотный вход, совместимый с язычковым переключателем, эффектом Hall, датчиками Namur, с напряжением, током, катушкой (15мВ P-P). Max. частота  сигнала на входе  5KГц
Минимальная частота входного сигнала на дисплей скорости 0.1Гц с установленным запиранием при низкой частоте, суммы не имеют минимальной входной частоты, если запирание при низкой частоте установлено на ноль
Мощность батареи

Так как устройство потребляет примерно 70mA, средний срок службы батареи 3 года. Он сокращается, если скорость выводится на экран чаще, и при этом нет подсоединения к внешнему источнику питания. Через 1  минуту после нажатия клавиши скорости дисплей скорости переходит на суммарный дисплей, чтобы сохранить мощность батареи (защита обратной полярностью)

Состояние батареи постоянно контролируется, прибор работает на 3.6В постоянного тока, пиктограмма батареи светится, когда выход батареи падает ниже 3.1В пост. тока, в этой положении прибор будет работать в течение короткого времени, но батарею следует заменить как можно быстрее.

Память Все  запрограммированные и суммарные данные сохраняются при отключении питания
Импульсный выход NPN транзистор, масштабированный, 5KГц max, max. способность запуска 100мА
Характеристики A) IP66 / 67сплав алюминия с 0.3% магнием (max 6% для нижней стороны).
B) 3 x M16 x 1.5 входы трубы.
C) 114мм (4.5”) ширина x 96мм (3.8”) высота x 62мм глуб (2.5”) x 480г (1фунт).
D) Диапазон температур от -20ºC до +80ºC (-4ºF до +176ºF).
Конфигурирование PIN защита ввода данных
Диапазон K-фактора (масштабный коэффициент). Прим. импульсы/литры, галлон, фунт и т.д. Программируемый диапазон 0.001~ 99,999.999 с плавающей десятичной запятой во время ввода K-фактора
Технические единицы по выбору: литр, гал, м3, кг, фунты (сумма). /c, /мин, /час, /день (скорость).

Монатж

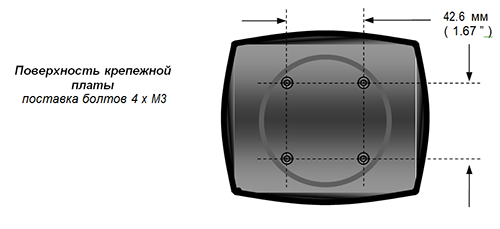

Монтаж с помощью болтов:

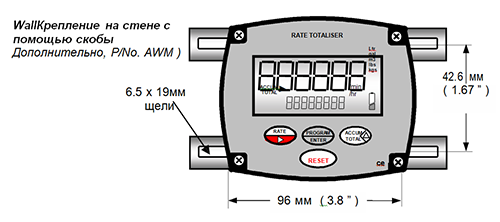

Монтаж с помощью скобы:

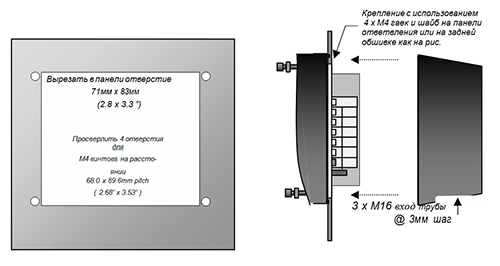

Щитовой монтаж:

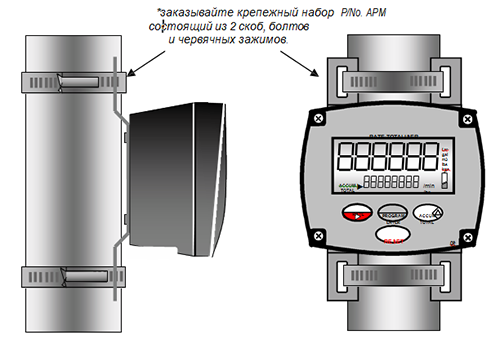

Монтаж на трубе:

Коды заказа

Модель Тип корпуса Электрическое подсоединение Напряжение питания Варианты Механическая защита



ZOD-Z5...

KS = универсальный монтаж (стандарт)
KM* = iвстроенный

2 = 3 x кабельный вход1/2” NPT
3 = 3 x кабельный вход M16

F3 = 8...24 VDC,
батарея

0 = нет
R = 2xреле

0 = нет
P = защита панели дисплея protection plate

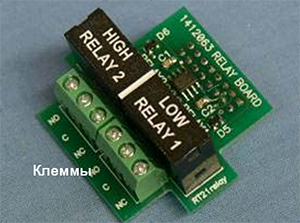

Плата релейного расширения

1. Описание
Платы релейного контрольного выхода являются опцией для сумматора скорости потока и пакетного контроллера; у них 2 электромеханических реле SPCO вместо твердотельных выходов. Реле переключают более высокие нагрузки (5 amps max.) к твердотельным реле и обеспечивают электроизоляцию между включенным выходом и схемами прибора. Данную опцию нельзя применять во встроенных системах безопасности.

Вставленные в 16 контактный разъем (ZOD-Z3 & ZOD-B1) или 20 контактный (ZOD-Z5), твердотельные выходы на клеммах 13 и 14 использовать нельзя, контрольные терминалы устанавливаются на клеммах релейных выходов  с маркировкой NO (обычно открытый), C (обычный) и NC (обычно закрытый), на этих терминалах можно переключать напряжения пост.(DC)и перем.(AC) тока (как правило, переключается активный).

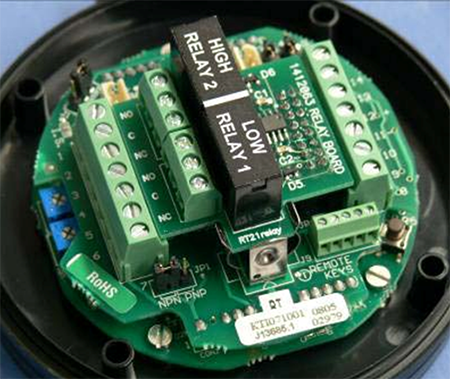

2. Установка релейной платы
Сначала проверьте (при необходимости, отрегулируйте) положения  DIP переключателей входа потока смежных терминалов 1~4 на PC плате прибора.

Так как плата релейного выхода питается от источника внешнего питания (12~24В dc на клеммах 5 и 6), батарея больше не требуется. При отсутствии подачи внешнего напряжения удалите батарею и вставьте релейную плату в разъем, используя батарею в качестве удерживающего механизма и. слегка нажимая на плату, захватите зажимными скобами батареи плату PC. Собранный блок готов к подключению.

3. Действие
Релейная плата имеет цепь падения напряжения, которая ограничивает напряжение катушки передачи до 12Вdc независимо от внешнего источника питания прибора. Если внешнее питание превышает 12Вdc, самый большой компонент этой цепи становится горячим на ощупь; это нормальное состояние, так как цепь рассеивает избыток входного напряжения.
