Зонд-выключатель уровня кондуктометрический NES (KOBOLD)

NES Зонд-выключатель уровня кондуктометрический
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Зонд-выключатель уровня кондуктометрический NES, NE-104/-304: Руководство по эксплуатации
Зонд-выключатель уровня кондуктометрический NES, NE-104/-304: Руководство по эксплуатации
Размер файла: 725.3 КБ

Основные характеристики

Материал Нержавеющая сталь, титан, сплав Хастелой
Корпус: ПТФЭ, полипропилен
tmax 150 °C
Pmax 30 бар
Соединение G 1/2, G 1+1/2 внешняя резьба

Принцип работы прибора основан на принципе кондуктивности. Между электропроводящей стенкой резервуара или электродом заземления (наиболее длинный электрод) подается переменный ток низкого напряжения и одним электродом с несколькими точками переключения  Если электропроводящая среда касается электродов, переменный ток незначительной силы проходит через электроды и электропроводящую среду к электродному реле. Реле усиливает мощность переменного тока и управляет бистабильным реле , которое может управлять, например  насосом (контроль минимального или максимального наполнения).  В отличие от модели NE-104 имеющей только один предельный индикатор, одно соединение для электрода заземления и один электрод минимума и максимума, реле NE-304 может отслеживать сразу 2 индикатора.  Реле NE-304 позволяет подключить электрод заземления и 2 предельных уровня одновременно.

Выходные сигналы реле NE-304 могут оба работать как регулятор минимума/максимума или раздельно, как предельный переключатель (аварийный переключатель) и как  индикатор  минимума и максимума.

Технические характеристики

Параметр Значение
Корпус полиамид или алюминий
Соединения полипропилен, политетрафторэтилен ПТФЭ или нержавеющая сталь 1.4571
G ½ (один электрон)
G 1 ½ (2-6 электродов)
Электроды нержавеющая сталь 1.4571, хастеллой или титан
Максимальная длина электродов 3000 мм
Покрытие электродов полиолефин, полное покрытие PTFE полное или частичное покрытие
Количество электродов 1…6
Максимальная температура 90 °C (полиолефин покрытие)
150 °C (политетрафторэтилен ПТФЭ покрытие)
Максимальное давление 6 бар (политетрафторэтилен ПТФЭ подключение)
15 барr (полипропиленовое подключение)
30 бар (нержавеющая сталь подключение)
Минимальная удельная электропроводность 20 мкСм /см
Класс защиты IP 65

Характеристики электродных реле NE-104, NE-304

Параметр Значение
Источник питания 230, 110, 24 Впеременный ток ± 15 %, 50 – 60 Гц
Питание на входе NE-104: примерно 2 ВA
NE-304: примерно 4 ВA
Переменное напряжение примерно 10 ВA
Ток короткого замыкания примерно 0.5 мA
Чувствительность настраиваемая 0 – 50 кОм
Время ответа/реакции примерно 1 секунда
Выход NE-104: 1 перекидной контакт
NE-304: 2 перекидных контакта
Переключающая емкость максимально 250 Впеременный ток, 5 A, 600 ВA
Корпус Макролон
Защита корпус: IP 40
клемма: IP 20
Температура окружающей среды - 20 °C...+ 60 °C
Размеры 75 x 55 x 110 мм
Установка DIN rail mount или фиксация болтами
Сигнализирование СИД красный: отслеживание состояний

Габаритные размеры

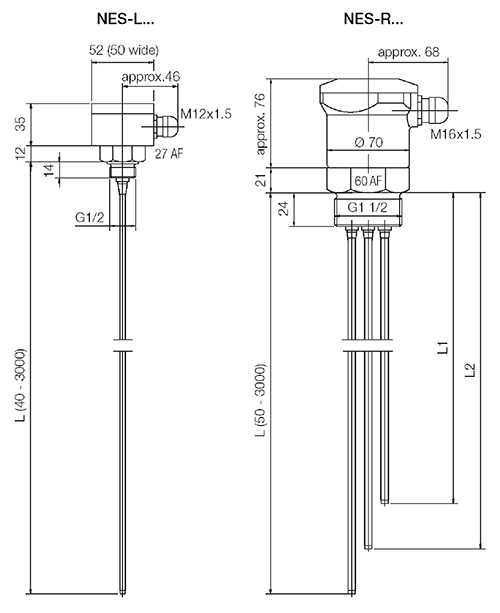

Габаритные размеры NES

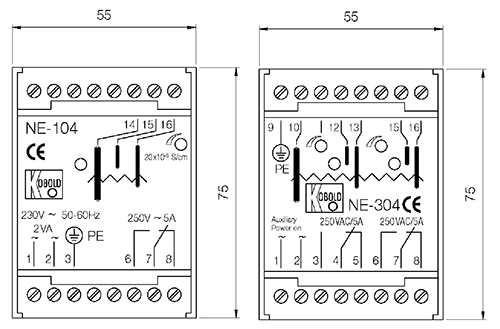

Электродное реле:

Габаритные размеры NE-104, NE-304

Коды заказа

Модель Описание Корпус Материал электрода Покрытие электрода фитинг Количество электродов
NES- Проводящий предельный переключатель уровня R = Полиамидный
L = Алюминиевый
E = Нержавеющая сталь
H = Хастеллой C*
T = Титан*
A =полиолефин
Полное покрытие T = политетра-фторэтилен (ПТФЭ)
Частичное покрытие (300 мм)
V = политетра-фторэтилен (ПТФЭ)
Полное покрытие
P = Полипропилен**
E = Нержавеющая сталь
F = политетра-фторэтилен (ПТФЭ)*
1 = 1 электрод
2 = 2 электрода
3 = 3 электрода
4 = 4 электрода
5 = 5 электродов
6 = 6 электродов

Просим письменно указать длину электродов.
*с полипропиленовым (ПТФЭ) покрытием доступны только (версии T или V)
**только с электродом из нержавеющей стали и полиолефиновым покрытивем.

Комплект поставки

В состав стандартной поставки входят:

  • Электропроводящий переключатель уровня модель: NGS;
  • Соответственно электродное реле модель: NE;
  • Руководство по эксплуатации.
