Датчик уровня емкостной NMC (KOBOLD)

Документация:
Основные характеристики
Материал | Нержавеющая сталь, ПВДФ |
Диапазон измерения | 265 - 4 000 мм |
tmax | 125 °C |
Pmax | 10 бар PN 10 |
Соединение | G 1, G 2 внешняя резьба, Адаптер: G 1+1/4, G 1+1/2, круглый фланец , приварная муфта Аналоговый выход |
Точность | ±2 мм |
Датчик уровня модели NMC является двухпроводным емкостным датчиком уровня, предназначенным для измерения сплошного уровня жидких сред в резервуарах и емкостях.
Существует четыре базовых модели изделия:
- NMC-N - Жесткий чувствительный элемент с покрытием PTFE для обычной эксплуатации в металлических резервуарах. Резьба 1”BSP – из нержавеющей стали. (PTFE – политетрафторэтилен)
- NMC-T - Жесткий чувствительный элемент с покрытием PTFE с концентрической трубкой из нержавеющей стали (заземляющая трубка) и нержавеющей резьбой 1”BSP для эксплуатации в неметаллических резервуарах.
- NMC-H - Жесткий чувствительный элемент с покрытием PTFE для обычной эксплуатации и резьбой 1”BSP из нержавеющей стали для высокотемпературных применений (125 °C).
- NMC-S - Сдвоенный жесткий чувствительный элемент с покрытием PVDF для эксплуатации в неметаллических резервуарах, содержащих агрессивные жидкости.
Контроль и измерение уровня жидкости основывается на методе емкостного измерения. Измерительный зонд (чувствительный элемент) и стенка резервуара или второй электрод соответственно, образуют обкладки конденсатора. Жидкая среда в резервуаре диэлектрическая. Емкость напрямую зависит от измеряемой среды. Чем продолжительнее чувствительный элемент контактирует с измеряемой средой, тем более возрастает емкость. Это изменение значения емкости регистрируется встроенным программируемым модулем электроники и выдается в виде процентного соотношения или же электрического сигнала в диапазоне 4 – 20 мА. Аналоговое значение может быть настроено на любой диапазон в пределах диапазона измерений.

Технические характеристики
Параметр | Значение |
---|---|
Принцип измерения | емкостный (для жидких сред до 1000 pF) |
Длина чувствительного элемента | 265...4000 мм (более короткие исполнения на заказ) |
Погрешность измерений | < 1.5 % от длины чувствительного элемента |
Температура измеряемой среды | макс. 90 °C до макс. 125 °C (для модели NMC-H) |
Температура окружающей среды | -10...+60 °C |
Максимальное давление | PN 10 |
Значение DC измеряемой среды | мин. 1.5 |
Материалы конструкции | |
корпус | поликарбонат |
присоединение | нержавеющая сталь 1.4305 (модели NMC-N, NMC-H, NMC-T) PVDF (модель NMC-S) |
чувствительный элемент | нержавеющая сталь с покрытием PTFE (модели NMC-N и NMC-H) покрытие PVDF (модель NMC-S) чувствительный элемент из нержавеющей стали 1.4305 с внутренним датчиком (нерж. сталь с покрытием PTFE) (модель NMC-T) |
Механические присоединения | резьба G 1 (NMC-N, NMC-H, NMC-T) |
Переходник | для моделей NMC-N, NMC-H, NMC-T: резьба G 1 ¼, G 1 ½ круглый фланец Ø 110 мм, 200 мм приварной фланец наружный Ø 40 мм |
Дисплей | 4-х строчный ЖК дисплей, алфавитно-цифровой, дисплей, отображающий значения в % и мА (с одной позицией после десятичной точки) |
Напряжение питания | 10...35 В постоянного тока 12...30 В постоянного тока для исполнения ATEX |
Электрическое присоединение | посредством 1 (2) кабельного сальника M20 |

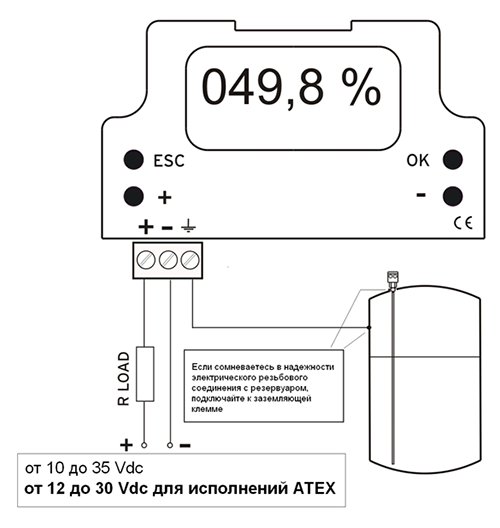

Выход | 4-20 мА, двухпроводная схема |
Степень защиты | IP 65 |
ATEX | II 1/2 GD Ex ia IIC T4 /Ex iaD 20 T85 °C IP65 Ta:-20 °C/+60 °C |

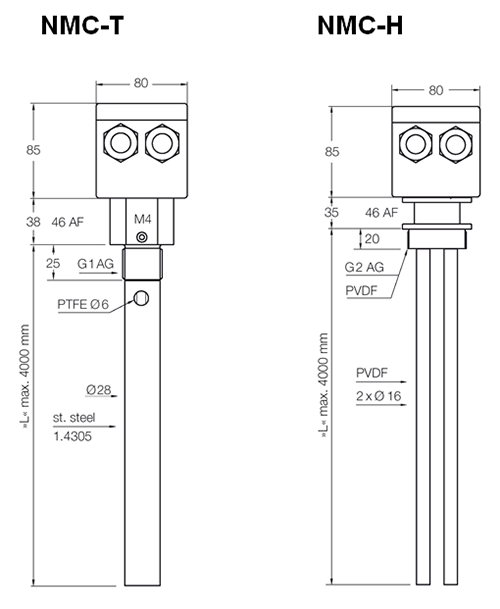

Габаритные размеры


Коды заказа
Пример: NMC-N 1 2G6 0 3
Исполнение |
Длина чувствительного элемента* |
Механическое присоединение |
ATEX |
Электропитание |
NMC-N NMC-H NMC-T |
1 = до 1 метра 2 = до 2 метров 3 = до 3 метров 4 = до 4 метров |
2G6 = G 1, нерж. сталь |
0 = нет E = ATEX |
03 = 10…35 В постоянного тока |
NMC-S |
9G9 = G 2, PVDF |
* Укажите длину специального исполнения «L» в письменном виде.
Комплект поставки
Стандартный комплект поставки включает:
- Датчик уровня емкостный модели: NMC;
- Кабельный сальник M20;
- Инструкцию по эксплуатации.
