Глубинный зонд NTB (KOBOLD)

NTB Глубинный зонд
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Глубинный зонд NTB: Руководство по эксплуатации
Глубинный зонд NTB: Руководство по эксплуатации
Размер файла: 663 КБ

Основные характеристики

Материал Нержавеющая сталь, кабель из полиуретана
Уровень 0 - 1 ... 0 - 200 мВт-с
Длина кабеля 200 м
Точность ± 0.5 % от полной шкалы

Погружной зонд состоит из измерительной головки, двухпроводного преобразователя и специального кабеля с капиллярной трубкой. В корпусе изделия, изготовленного из нержавеющей стали, располагается мембрана, которая непосредственно измеряет давление и защищена пластмассовым колпачком. Уровневый сигнал определяется посредством разницы в давлении между водяным столбом над зондом и атмосферным давлением, информация о котором передается на зонд по капиллярной трубке. Затем дифференциальное давление преобразуется пьезорезистивным модулем и встроенным электронным оборудованием в аналоговый сигнал 4 – 20 мА.

Технические характеристики

Параметр Значение
Диапазон измерений:
NTB-1 от 0 до 200 м водяного столба
Материалы/компоненты изделия, контактирующие с измеряемой средой
Датчик: нержавеющая сталь 1.4404
Зонд: нержавеющая сталь 1.4571
Кабель: полиуретан
Уплотнение: FPM (фтор-пропилен-мономер)
Уплотнительное кольцо: ABS (акрилонитрил-бутадиен-стирол)
Допустимая мощность: диапазон измерений x 3
Выходной сигнал: 4 - 20 мА, двухпроводная цепь
Точность измерений: ±0.5% от предельного значения диапазона
Воздействие температуры
окружающей среды: ±0.1 %/10 K
Погрешность смещения: ±0.1 мА
Резервная мощность: 9...30 В постоянного тока
Нагрузка:
Степень защиты: IP 68
Рабочая температура: -10 °C...+60 °C
Размеры зонда: 0 22 x 145 мм
Сечение кабеля: 0.34 мм2
Длина кабеля: до 300 м (смотрите детализацию заказа)
Защита от перенапряжений
NTB-OVP12: наружная установка
NTB-OVP32: шина DIN 46277-3
Максимальное напряжение (пиковое значение)
Долговременное: 90 В pp (двойная амплитуда)
Кратковременное: 30 В pp
Последовательный резистор: 13 Q ±10%
Импульсная мощность: 600 Вт / 1 мс
Степень защиты: IP 54 (NTB-OVP 12)
  IP 20 (NTB-OVP 32)

Габаритные размеры

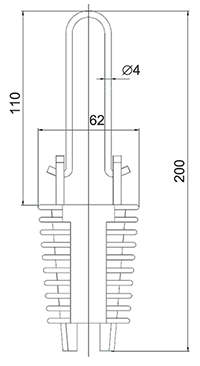

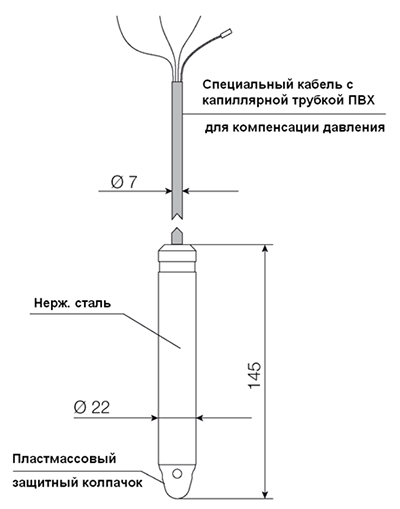

Габаритные размеры NTB

Подключение при помощи кабеля, клиновый зажим

Подключение при помощи кабеля, клиновый зажим

Коды заказа

(Пример: NTB-1301 01)

Глубинный зонд
Диапазон измерений Номер заказа Длина кабеля
1 мВт-с NTB-1301…   …01 = 1 м
…10 = 10 м
…3H = 300 м
…YY = другое
2 мВт-с NTB-1302…
5 мВт-с NTB-1305…
10 мВт-с NTB-1310…
20 мВт-с NTB-1320…
50 мВт-с NTB-1350…
100 мВт-с NTB-131H…
200 мВт-с NTB-132H…
другое NTB-13YY…



Приспособления Код заказа
Защита от перенапряжений, наружная установка NTB-OVP12
Защита от перенапряжений, установка с применением шины NTB-OVP32
Подключение посредством кабеля, клиновый зажим NTB-NAA209

Комплект поставки

Стандартный комплект поставки включает:

  • Глубинный зонд модели: NTB с соединительным кабелем
  • Инструкцию по эксплуатации.
