Портативное устройство измерения давления с внешними датчиками давления HND-P105 (KOBOLD)

HND-P105 Портативное устройство измерения давления с внешними датчиками давления
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Портативные измерительные приборы фирмы KOBOLD модели HND-P105 имеют высокую точность, являются компактными универсальными устройствами для измерения давления. Совместно с соответствующими внешними датчиками давления, обеспечивается точное измерение параметров на всем измерительном диапазоне.

Для различных измерительных целей и применяются различные датчики давления. Соответственно измерительным задачам определяют, какие комбинации использовать. Естественно, данные высококлассные измерительные приборы KOBOLD могут отображать больше значений чем только показатели давления. Все приборы этой серии позволяют выполнить операции: получения максимального/минимального значения памяти, подключения функции временного сохранения значения, автоматического самовыключения или настройку нулевой точки для всех подключенных датчиков давления.

Технические характеристики

Параметр Значение
Измерительный выход для датчиков давления HND-PS
Измерительный диапазон зависит от датчика давления
Точность

± 0,1% F.S. ± 1 цифра (при номинальной температуре 25°C)

Дискретность в зависимости от датчика
Диапазон показаний -1999…+9999
Дисплей 2 ЖК дисплея по 4 цифры
Рабочая температура от -25°C до 75°C
Температура хранения от -25°C до 70°C
Хранить при влажности от 0 до 95% (не конденсирующаяся)
Подключение датчика 6-ти контактный экранированный мини-DIN разъем
Авто распознавание датчика и настройка диапазона измерений
Выход

последовательный интерфейс (через 3 однополюсных гнезда штепсельного соединителя для RS232 или опционально USB)

Источник питания 9 В – батарея моноблок (включено в поставку) внешнее 10.5 – 12В DC через разъем
Потребление тока приблизительно 3 мА
Материал корпуса изготовлен из ударопрочного ABS
Класс защиты IP 65, лицевая сторона
Размеры 142 x 71 x 26 мм (высота x ширина x диаметр)
Вес приблизительно 150г
Перечень функций

- Минимальное/максимальное значение памяти
- Функция захватывания “заморозка” текущего значения
- Функция автоматического отключения: 1…120 мин (можно отключить)
- Настройка нулевой точки для подключенного сенсора
- Функция обнуления:
- Дисплей, минимальное/максимальное значение обнуляется

Дисплей

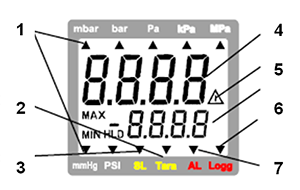

Дисплей HND-P105

1 – Единицы измерения: стрелка указывает выбранные единицы измерения;
2 – Tare: индикатор включен, если подключена функция – обнуления;
3 – SL: индикатор включен, если активирована функция коррекции уровня моря;
4 – Главный дисплей: показывает измеряемые величины;
5 – Предупреждение о низком заряде батареи или означает другие предупреждения;
6 – Вспомогательный дисплей: минимальное/максимальное или временно сохраненное значение;
7 – Logg: без назначения;
8 – AL: без назначения.

Комплект поставки

  • Портативное устройство измерения давления с внешними датчиками давления модель: HND-P105;
  • Инструкции по эксплуатации.

Коды заказа

Код Дизайн корпуса
HND-P105 1 вход датчик давления, стандарт

Датчики давления

Измерительный диапазон Точность Дискретность Перегрузка Рабочая температура Подключение Код
1.999…2.500 мбар ± 0.2 % f. s /
± 1.0 % f. s*
0.001 мбар макс. 200 мбар 0…+50 °C

Нейлоновый раструб для патрубка 6 x 1 мм

Нейлоновый раструб для патрубка 6 x 1 мм
HND-PS01**
19.99…25 мбар ± 0.2 % f. s /
± 0.5 % f. s*
0.01 мбар макс. 300 мбар HND-PS02**
199.9…350.0 мбар ± 0.2 % f. s /
± 0.4 % f. s*
0.1 мбар макс. 1 бар HND-PS03**
1000…2000 мбар 1 мбар макс. 4 бар HND-PS04**
-1…10 бар 10 мбар макс. 10.34 бар HND-PS05**
0…1300 мбар абс. 1 мбар макс. 4 бар абс. HND-PS06**
0…2000 мбар абс. HND-PS07**
0…7.00 бар абс. 10 мбар макс. 10 бар абс. HND-PS08**
0…350.0 мбар отн. 0.1 мбар макс. 1.4 бар 0…+70 °C

G 1/4 внешнее нержавеющая сталь

G 1/4 внешнее нержавеющая сталь
HND-PS09
0…1000 мбар абс. 1 мбар макс. 4 бар абс. HND-PS10
0…3500 мбар абс. макс. 14 бар абс. HND-PS11
0…3500 мбар отн. макс. 14 бар отн. HND-PS12
0…7000 мбар абс. макс. 28 бар абс. HND-PS13
0…35.00 бар абс. 10 мбар макс. 140 бар абс. HND-PS14
0…70.00 бар абс. 0.1 бар макс. 280 бар абс. HND-PS15
0…160.0 бар абс. макс. 600 бар абс. HND-PS16
0…250.0 бар абс. HND-PS17
0…400.0 бар абс. HND-PS18

* в диапазоне от 0 до +50 °C.
** датчики давления моделей от HND-PS01 до HND-PS08 подходят только для измерения воздуха и не коррозирующих/ не ионизирующих газов и жидкостей.

Вспомогательное оборудование

Код Описание
HND-Z002 Шнур электропитания устройства (220/240 В, 50/60 Гц), 10.5 В/ 10 мА
HND-Z011 Защитный чехол для корпуса, кожа, с 1 отверстием для подключения датчика
HND-Z012 Защитный чехол для корпуса, кожа, с 2 отверстиями для подключения датчиков
HND-Z021* Сумка для устройства (275 x 229 x 83 мм)
HND-Z022* Универсальная сумка с пенонаполнителем (275 x 229 x 83 мм)
HND-Z023* Большая сумка для устройства (394 x 294 x 106 мм)
HND-Z031 Преобразователь данных RS232, гальванически изолированный
HND-Z032 Преобразователь данных USB, гальванически изолированный
HND-Z033 Адаптер RS232 преобразователь USB интерфейса
HND-Z034 ПО Windows для настроек данных, считывания и распечатки данных приборов модели HND с функцией регистрации
HND-Z081 Двухступенчатое сопло для патрубка 6.4 на патрубок 6.4
HND-Z082 Шланговый хомут для патрубка 6.4
HND-Z083 Адаптер изготовленный из латуни для резьбы G 1/4 внутренней на патрубок 6.4
HND-Z084 PVC-патрубок (5 бар), 6 мм внешнее / 4 мм внутреннее
HND-Z085 PE-патрубок (10 бар), 6 мм внешнее / 4 мм внутреннее
HND-Z086 PU-патрубок (9 бар), 6 мм внешнее / 4 мм внутреннее
HND-Z087 PA-патрубок (25 бар), 6 мм внешнее / 4 мм внутреннее

* - необходимо обратить внимание на размеры прибора.
