Индикатор потока шариковый DKB (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Индикатор потока шариковый DKB: Руководство по эксплуатации
Размер файла: 247 КБ
Основные характеристики
| Материал | Латунь |
| Вода | 0.05—15 л/мин ... 0.14—105 л/мин |
| tmax | 120 °C |
| pmax | 6 бар |
| Соединение | G 1/8 ... 1, 1/8 ... 1 NPT внутренняя резьба |
Пнринцип работы
Во время работы пластиковый шарик выходит из своего гнезда и измеряет движение потока в трубе. Если поток останавливается, шарик возвращается в свое гнездо.
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| DKB-11... | DKB-21... | |
| Корпус: | Латунь (MS-58) | Латунь (MS-58) |
| Стеклянный купол: | Боросиликатное стекло | Боросиликатное стекло |
| Шарик: | POM | PTFE (политетрафторэтилен) |
| Уплотнение: | EPDM | FPM |
| Кольца: | Латунь (MS-58) | Латунь (MS-58) |
| Винты: | Нержавеющая сталь | Нержавеющая сталь |
Соединение
| G 1/8 R06 |
G 1/4 R08 |
G 3/8 R10 |
G 1/2 R15 |
G 3/4 R20 |
G 1 R25 |
| 1/8" NPT N06 |
1/4" NPT N08 |
3/8" NPT N10 |
1/2" NPT N15 |
3/8" NPT N20 |
1" NPT N25 |

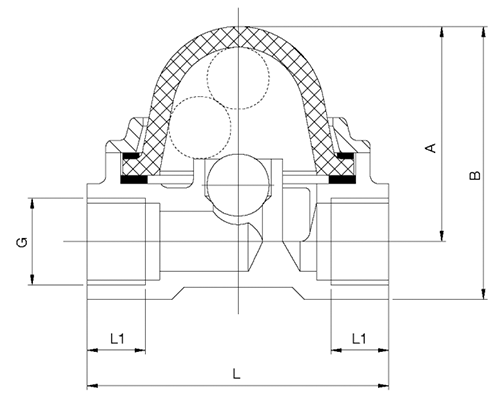

Габаритные размеры
| Модель | Pмакс | tмакс | G | NTP | L1 | L | A | B | Вес кг |
|---|---|---|---|---|---|---|---|---|---|
| DKB-..01H | 6 бар | 120°С | G 1/8 | 1/8* | 8 | 56 | 41 | 50 | 0.3 |
| DKB-..02H | 6 бар | 120°С | G 1/4 | 1/4* | 10 | 56 | 41 | 50 | 0.28 |
| DKB-..03H | 6 бар | 120°С | G 3/8 | 3/8* | 14 | 73 | 53 | 67 | 0.57 |
| DKB-..04H | 6 бар | 120°С | G 1/2 | 1/2* | 14 | 73 | 53 | 67 | 0.54 |
| DKB-..05H | 6 бар | 120°С | G 3/4 | 3/4* | 16 | 109 | 72 | 94 | 1.41 |
| DKB-..06H | 6 бар | 120°С | G 1 | 1* | 18 | 109 | 72 | 94 | 1.30 |
Коды заказа
Пример: DKB-1101H R06
| Диапазон показаний | Модель | Соединение | |||
|---|---|---|---|---|---|
| Вода л/мин | ΔP* (бар) | DKB-11.. | DKB21.. | Резьба G | Резьба NTP |
| 0.05-15 | 1 | DKB-1101H.. | DKB2101H.. | R06 | N06 |
| 0.05-20 | 1 | DKB-1102H.. | DKB2102H.. | R08 | N08 |
| 0.06-45 | 1 | DKB-1103H.. | DKB2103H.. | R10 | N10 |
| 0.07-50 | 1 | DKB-1104H.. | DKB2104H.. | R15 | N15 |
| 0.18-105 | 0.5 | DKB-1105H.. | DKB2105H.. | R20 | N20 |
| 0.14-105 | 0.5 | DKB-1106H.. | DKB2106H.. | R25 | N25 |
Комплект поставки
- Расходомер шарикового типа модели: DKB;
- Инструкция по эксплуатации.
