Калориметрический индикатор-реле потока KAL-K (KOBOLD)

KAL-K Калориметрический индикатор-реле потока
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Калориметрическое реле потока KOBOLD KAL-K предназначено для применения в мониторинге и контроле в расходомерах  для невязких или загрязненных жидкостей.

В реле потока KAL-K  используется проверенный принцип тепловой дисперсии, оно функционирует следующим образом:

  1. Датчик нагревается на несколько градусов выше температуры среды, в которую он погружен;
  2. По мере того, как протекает жидкость, она забирает тепло от наконечника датчика. Скорость, с которой забирается тепло, пропорциональна скорости потока;
  3. Измеренная скорость потока сравнивается с заданным значением, выбранным пользователем. При достижении порогового значения электронная цепь  активирует транзисторный выключатель и двуцветный светодиод тревоги. Электронная цепь также контролирует светодиод трендового показателя, который можно использовать для индикации относительного потока системы.

Контролируемая с помощью микропроцессора конструкция обеспечивает простую калибровку и настройку. Компактный дизайн датчика позволяет управлять скоростью потока с минимальной потерей напора

Технические характеристики

Параметр Значение
Диапазон измерения 0.05 - 2 м/сек
Возможные размеры присоединения 1/2” NPT
1-1/2” Tri-Clamp®
3/4” NPT
Максимальное давление 1450 PSIG для блоков с разъемом,
Tri-Clamp® версии по номиналу клемм
Максимальная температура внешняя: от 0 до 140°F
среды: от 32° до 250°F
очистка на месте (CIP): 280°F (нефункционирующая)
Мощность источника питания стандарт: 24 VDC ± 10%, 300 мА Max.
опционально: 110 VAC номинально
Смачиваемые части KAL-4215: 304 нержавеющая сталь
KAL-4315: 316 нержавеющая сталь
KAL-4320: 316 нержавеющая сталь
KAL-4340-S 316     нержавеющая сталь
Корпус усиленный полиамид (NEMA 4)
Характеристики переключения

Регулировка точки настройки: внутренним потенциометром

Тип переключателя стандартный: NPN или PNP транзистор (выбираемый) Max. 24 В пост.т, 400 мА
индекс P03R: реле SPST, 5 A @ 250 VAC Max.
Данные калибровки хранятся в энергонезависимой памяти; сохраняются, по меньшей мере, 10 лет в случае сбоя питания

Переключаемые диапазоны, основанные на диаметре трубки:

Номинальный диаметр (дюйм) Диапазон GPM вода Номинальный диаметр (дюйм) Диапазон GPM вода
1/2 0.3-5.0 4 12-220
3/4 0.5-8.9 6 28-500
1 0.8-14 8 50-900
1-1/4 1.1-20 10 78-1400
1-1/2 2.0-35 12 110-2000
2 3.1-55 16 200-3600
3 7.9-140 20 310-5600

Габаритные размеры

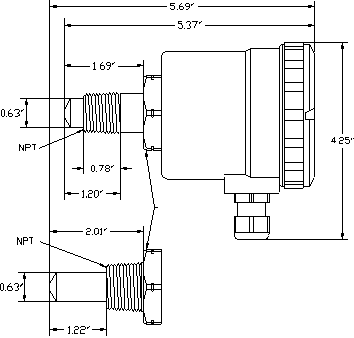

KAL-4215, 4315, 4320:

Габаритные размеры KAL-4215, 4315, 4320

KAL-4340S:

KAL-4340S

Электрическое присоединение

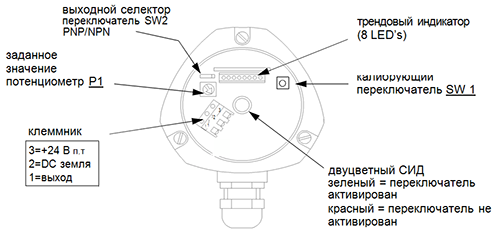

Схема внутренних контрольных элементов для версий 24VDC:

Схема внутренних контрольных  элементов для версий 24VDC

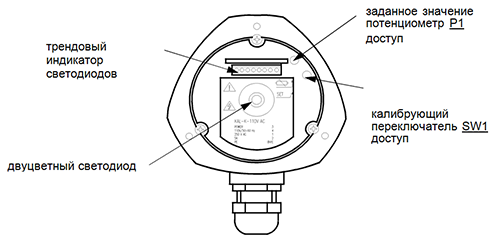

Схема внутренних контрольных элементов для версий 110 VАC:

Схема внутренних контрольных  элементов для версий 110 VАC

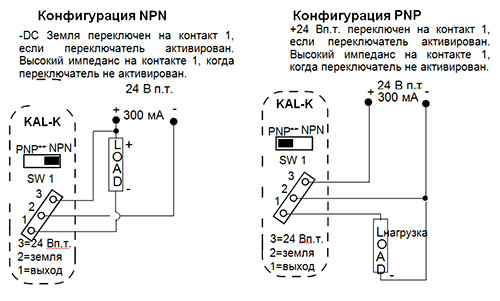

Схема электропроводки KAL-K для версий 24 VDC:

Схема электропроводки KAL-K для версий 24 VDC

Схема быстрого разъединения (опция M-12)

Схема быстрого разъединения (опция M-12)
