Пластиковые ротаметры с релейным контактом KSK (KOBOLD)

KSK Пластиковые ротаметры с релейным контактом
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Пластиковые ротаметры с релейным контактом KSK: Руководство по эксплуатации
Пластиковые ротаметры с релейным контактом KSK: Руководство по эксплуатации
Размер файла: 689.4 КБ

Основные характеристики

Материал Трогамид, полисульфон, ПВДФ
Вода 1.5 - 11 л/ч ... 100 - 1 000 л/ч
Воздух 0.15 - 0.45 Нм3/ч ... 20—105 Нм3
tmax 140 °C
pmax PN 10
Соединение G 1/4...1 внутренняя резьба,
клеевое присоединение
Точность класс 4 согласно VDI

Ротеметры KSK применяются для измерения и мониторинга расхода в закрытых турбопроводах.

Особенности:

  • Устойчивость к ударам и коррозии;
  • Может быть вставлен / удален в радиальном направлении;
  • Доступны специальные шкалы;
  • Короткая монтажная длина.

Принцип действия

Пластиковые ротаметры Kobold, модель KSK основаны на хорошо известном поплавковом принципе.

Они используются для измерения и мониторинга расхода в закрытых трубопроводах.
Измеряемая среда поднимается снизу через конусообразную пластиковую измерительную трубку. При этом поплавок поднимается, и значение расхода может быть считано со шкалы. Эти приборы могут быть оснащены бистабильными переключателями.

Использование высококачественного материала PVDF (модель KSK 3 ...) означает, что этот тип очень подходит для работы с агрессивными средами.

Пластиковый поплавок и фитинг обычно изготавливают из ПВДФ.

Электронный контакт (Опция):

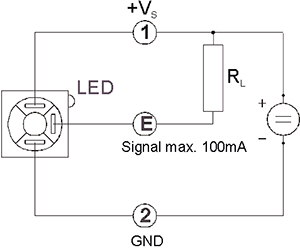

Электронный контакт - опция KSK

Расходомер может быть оснащен либо герконовыми, либо электронными контактами.

Технические характеристики

Параметр Значение
Материалы
Измерительная трубка

Трогамид T (KSK 1..)  полисульфон (KSK 2..) или ПВДФ (KSK 3..)

Поплавок ПВДФ
Упл. кольца

EPDM (KSK-1../KSK-2..)
FPM (KSK-3..)

Макс. давление PN 10
Макс. температура

KSK 1... max. 60 °C (0...60 °C)
KSK 2... max. 100 °C (0...100 °C)
(60 °C с ПВХ резьбовым соединением)
                max. 85 °C (с контактом)
KSK 3... max. 140°C

Класс точности 4 (в соответствии с VDE / VDI 3513, лист 2
Присоединение (стандарт)
KSK 1.. and KSK 2 ПВХ клеевое
KSK 3 Муфта под приварку
Присоединение (опция)

KSK-

..080../..150../..200..

Латунь или нерж. сталь
с внутренней или внешней резьбой G 1/2 или внешней G 3/4

KSK-

..300../..500../..999..

ПВХ накидная гайка с
внутренней резьбой G 1/2; G 3/4, G 1
или с внутренней резьбой G1 из чугуна

KSK-

..015../..025../..050....100..
ПВХ с  внутренней резьбой G 1/4
Герконовые контакты (бистабильные)
Напряжение переключения * max. 130 VAC
Коммутационная способность * max. 10 W / 10 VA
Ток переключения* max. 0.5 A
Сопротивление < 150 m Ohm
Сопротивление изоляции > 105 Ohm
Допустимая температура окружающей среды 0...+ 55 °C
Класс защиты IP 65
Гистерезис около 5 - 7 mm
Электронные контакты (бистабильные)
Рабочее напряжение 9 - 24 VDC
Переключающий выход NPN max. 100 mA
Температура среды 0...+ 55°C
Класс защиты IP 65
Гистерезис < 6 mm
Габариты 33 x 18 x 40 mm
Масса с разъёмом 16 g

* Короткое время задержки не допускается. Рекомендуется использовать реле защиты контакта (см Аксессуары Z2 брошюру).

Габаритные размеры

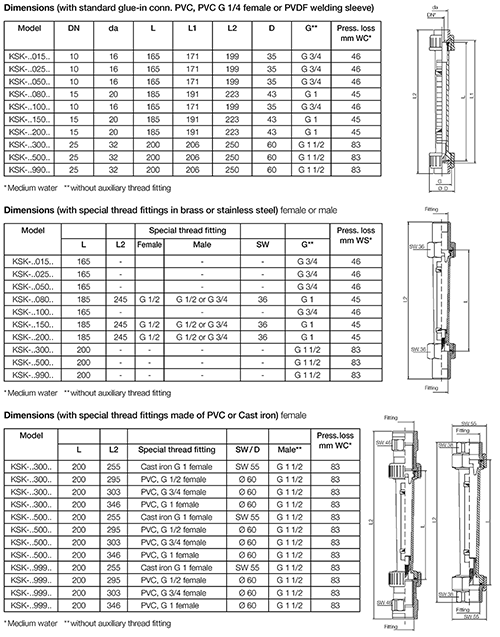

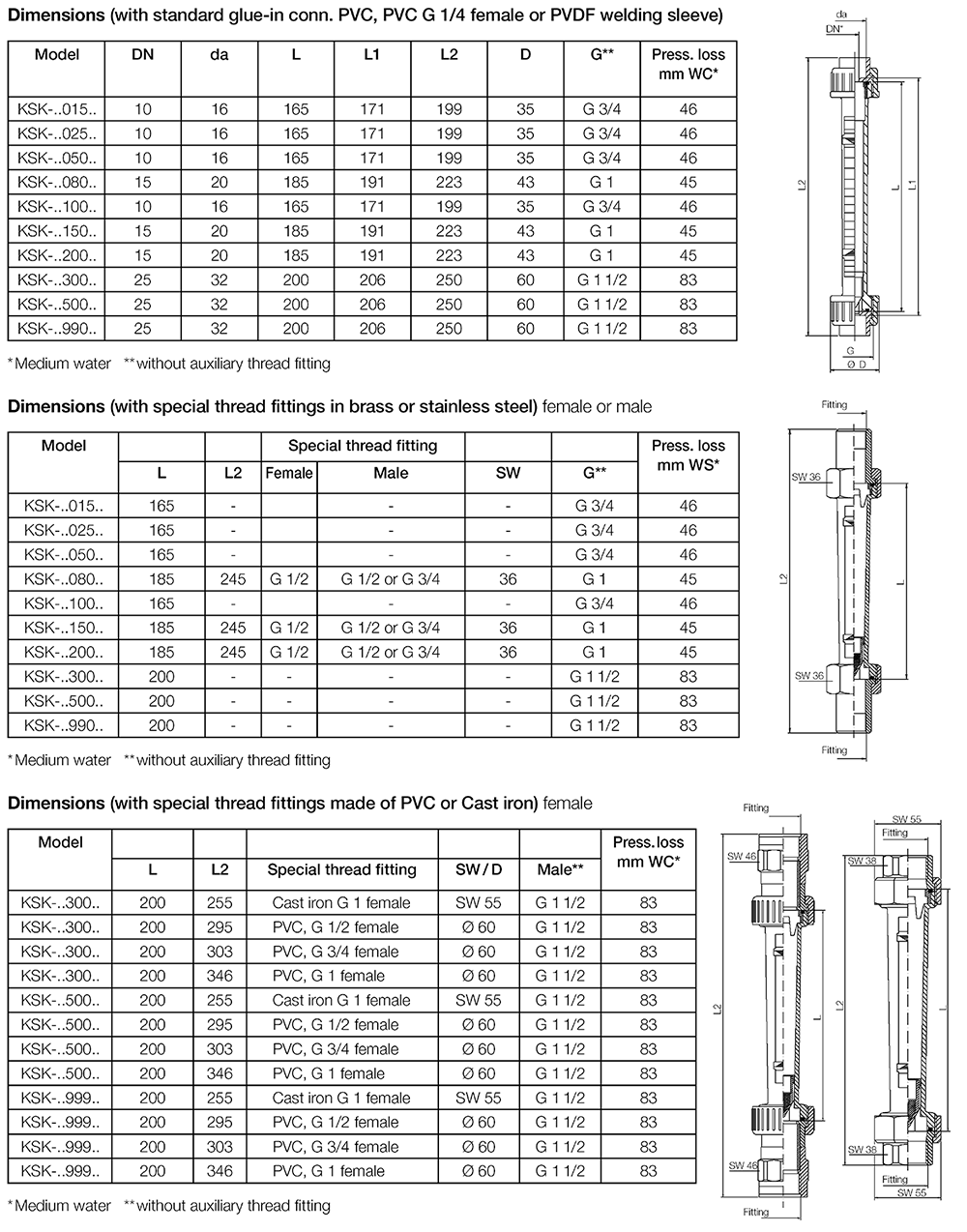

Габаритные размеры KSK

Коды заказа


Диапазон измерения вода L/h Трогамид Полисульфон ПВДФ Диапазон измерения см. таблицу Варианты присоединения Контакт (опция)
1.5 - 11 KSK - 1015... KSK - 2015... KSK - 3015...* Стантарт
H = L/h Вода Спец. шкала
A= воздух;0 бар изб.
B= воздух 1 бар изб.
C= воздух 2 бар изб.
D= воздух 3 бар изб.
E= воздух 4 бар изб.
F= воздух 5 бар изб.
G= воздух 6 бар изб.
K= воздух 8 бар изб.
L= воздух 9 бар изб.
M= воздух10 бар изб.
Y= другое
K16= ПВХ клеевое Æ 16
V16= ПВДФ-под приварку Æ 16*
P08= ПВХ G 1/4 внутр.
O0= без
S0= 1 N/O контакт
SS= 2 N/O контакта
SC= 1 N/O контакт /
1 NC контакт
C0= 1 NC контакт
CC= 2 NC контакта
E0= 1 электр. конт.
EE= 2 электр. конт.
2.5 - 30 KSK - 1025... KSK - 2025... KSK - 3025...*
5 - 50 KSK - 1050... KSK - 2050... KSK - 3050...*
10 - 100 KSK - 1100... KSK - 2100... KSK - 3100...*

8 - 80 KSK - 1080... KSK - 2080... KSK - 3080...* K20= ПВХ клеевое Æ 20
V20= ПВДФ-под приварку Æ 20*
IG1= латунь G 1/2 внутр.
AG1= латунь G 1/2 внеш.
AG3= латунь G 3/4 внеш.
IG2= нерж. сталь G 1/2 внутр.
AG2=  нерж. сталь G 1/2 внеш.
AG4= нерж. сталь G 3/4 внеш.
O0= без
S0= 1 N/O контакт
SS= 2 N/O контакта SC= 1 N/O контакт /
1 NC контакт
C0= 1 NC контакт
CC= 2 NC контакта
E0= 1 электр. конт.
EE= 2 электр. конт.
20 - 150 KSK - 1150... KSK - 2150... KSK - 3150...*
30 - 200 KSK - 1200... KSK - 2200... KSK - 3200...*

30 - 300 KSK - 1300... KSK - 2300... KSK - 3300...* K32= ПВХ клеевое Æ 32
V32= ПВДФ-под приварку Æ 32*
P15= ПВХ G 1/2 внутр.
P20= ПВХ G 3/4 внутр.
P25= ПВХ G 1 внутр.
T25= чугун G 1 внутр.
O0= без
S0= 1 N/O контакт
SS= 2 N/O контакта SC= 1 N/O контакт
1 NC контакт
C0= 1 NC контакт
CC= 2 NC контакта
E0= 1 электр. конт..
EE= электр. конт.
50 - 500 KSK - 1500... KSK - 2500... KSK - 3500...*
100 - 1000 KSK - 1999... KSK - 2999... KSK - 3999...*


Комплект поставки

Стандартный комплект включает:

  • Пластиковый ротаметр модель: KSK;
  • Руководство по эксплуатации.
