Расходомер компактный магнитоиндуктивный MIK (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения расхода

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Расходомер компактный магнитоиндуктивный MIK: Руководство по эксплуатации

Размер файла: 1.1 MБ

Скачать

Основные характеристики

Материал	PPS/нержавеющая сталь, ПВДФ/сплав Хастелой
Вода	10 - 500 мл/мин ... 40 - 800 л/мин
t_max	80 °C
p_max	10 бар
Соединение	G 1/2 ... 2+3/4 внешняя резьба
Точность	± 2 % от полной шкалы

Расходомер модели MIK фирмы Kobold предназначен для измерения и контроля малых и средних потоков электропроводящих жидких сред в трубопроводах.

Изделие работает по принципу электромагнитного измерения. Согласно закону Фарадея об электромагнитной индуктивности в проводнике, движущемся через магнитное поле, индуцируется напряжение. Электропроводящая измеряемая среда действует в роли электродинамического проводника. Напряжение, наведенное в измеряемой среде, пропорционально скорости потока и, следовательно, является значением объемного расхода. Текучая среда должна обладать минимальной электропроводимостью. Наведенное напряжение считывается двумя измерительными электродами, контактирующими с измеряемой средой, и выдается на измерительный усилитель. Расход жидкости подсчитывается на основании площади поперечного сечения трубопровода.
Измерительный процесс не зависит от технологической жидкости и ее свойств, таких как плотность, вязкость и температура.

Изделие может быть оснащено переключателем, частотным и аналоговым выходами. Так же возможен выбор компактного модуля электроники, предусматривающего цифровой дисплей, переключатель и аналоговый выход.

Также, возможна поставка изделия с опционально устанавливаемой электронной системой суммирования и дозирования. Электронная система суммирования показывает текущее значение расхода в первой строке дисплея, и парциальный и суммарный объем – во второй строке. Электронная система дозирования контролирует задачи простых наполнительных процессов, а также измеряет расход, суммарный объем и объем наполнения. Аналоговый и два релейных выхода могут использоваться для дальнейшей обработки сигналов.

Технические характеристики

Параметр	Значение
Диапазон измерений	См. таблицу диапазонов измерений
Точность измерений	±2.0 % от верхнего диапазонного значения
Повторяемость	±1 % от верхнего диапазонного значения
Принцип измерения	электромагнитный
Электропроводимость среды	мин. 30 µS/cm
Монтажное положение	произвольное, условно положительное направление потока указано стрелкой
Подвод / отвод	3 x Ду / 2 x Ду
Температура измеряемой среды	-20…+80 °C (макс. +60 °C с присоединением PVC)
Температура окружающей среды	-10…+60 °C
Максимальное давление	10 бар
Максимальные потери давления	макс. 0.25 бар от верхнего диапазонного значения
Части, контактирующие с измеряемой средой
Корпус датчика	PPS или PVDF, усиленный стекловолокном
Присоединения	соединение посредством клея PVC или шланговый разъем, сварные концы из нержавеющей стали 1.4404
Электроды	нержавеющая сталь 1.4404 или Hastelloy C4
Уплотнения	NBR, FPM или FFKM
Время срабатывания t90	приблизительно 1 с
Степень защиты	IP 65

Присоединения / диапазоны измерений

Присоединение	Внутренний диаметр [Ду]	Скорость потока относительно верхнего диапазонного значения	Диапазон измерений
G ½ AG	5 мм	приблизительно 0,45 м/с	10...500 мл/мин
		приблизительно 0,9 м/с	0,05...1,0 л/мин
		приблизительно 2,7 м/с	0,16...3,2 л/мин
G ¾ наружная	10 мм	приблизительно 2,2 м/с	0,5...10,0 л/мин
G ¾ наружная	10 мм	приблизительно 3,5 м/с	0,8...16,0 л/мин
G 1 наружная	15 мм	приблизительно 3,0 м/с	1,6...32,0 л/мин
G 1 наружная	15 мм	приблизительно 4,7 м/с	2,5...50,0 л/мин
G 1½ наружная	20 мм	приблизительно 3,3 м/с	3,2...63 л/мин
G 1½ наружная	20 мм	приблизительно 5,3 м/с	5,0...100 л/мин
G 2 наружная	32 мм	приблизительно 3,3 м/с	8...160 л/мин
G 2 наружная	32 мм	приблизительно 6,6 м/с	16...320 л/мин
G 2¾ наружная	54 мм	приблизительно 3,6 м/с	25...500 л/мин
G 2¾ наружная	54 мм	приблизительно 5,1 м/с	35...700 л/мин

Вес расходомера:

Модель	PPS	PVDF
MIK-...08/10/15 (½“)	около 180г	около 210г
MIK-...20/25 (¾“)	около 190г	около 225г
MIK-...30/35 (1“)	около 270г	около 325г
MIK-...50/55 (1½“)	около 410г	около 500г
MIK-...60/65 (2“)	около 560г	около 610г
MIK-...80/85 (2¾“)	около 1200г	около 1370г

Вес модуля электроники:

Модель	Вес
MIK-...F3x0 MIK-...S30x MIK-...Lxx3	около 80 г


MIK-...C3xx	около 300 г
MIK-...Exxx MIK-...Gxxx	около 250 г
MIK-...Exxx MIK-...Gxxx	около 250 г

Суммарный вес = вес расходомера + вес модуля электроники

Характеристики модулей электроники

Параметр	Значение
MIK-...F300, MIK-…F390
Импульсный выход	PNP, разомкнутый коллектор, макс. 200 мА 500 Гц относительно верхнего диапазонного значения (…F300) 50…1000 Гц относительно верхнего диапазонного значения (…F390) заводская настройка по требованию заказчика
Электропитание	24 В постоянного тока ± 20 %
Потребляемая мощность	60 мА
Электрическое присоединение	разъем M12x1
Превышение диапазона измерений	Fout приблизительно 2 кГц до 105% от верхнего диапазонного значения
MIK-...S300, MIK-…S30D
Дисплей	дуо-светодиод для индикации коммутационного состояния
Коммутационный выход (..S300)	реле SPDT (однополюсное), макс 1 A/30 В постоянного тока
Коммутационный выход (..S30D)	активный 24 В постоянного тока, N/C и N/O
Точка переключения	10...90 % от верхнего диапазонного значения с 10 % пошаговым интервалом, настраиваемая пользователем при помощи переключателя углового кодера
Электропитание	24 В постоянного тока ± 20 %
Потребляемая мощность	80 мА
Электрическое присоединение	разъем M12x1, 5 штырьков
Превышение диапазона измерений	индикация посредством дуо-светодиода (красный/зеленый) до 105 % от верхнего диапазонного значения
MIK-...L303; MIK-...L343
Выход	0(4)-20 мА, 3-х проводная схема
Максимальная нагрузка	500 Ω
Электропитание	24 В постоянного тока ± 20 %
Потребляемая мощность	80 мА
Электрическое присоединение	разъем M12x1
Превышение диапазона измерений	Iout приблизительно 20,5 мА до 103 % от верхнего диапазонного значения

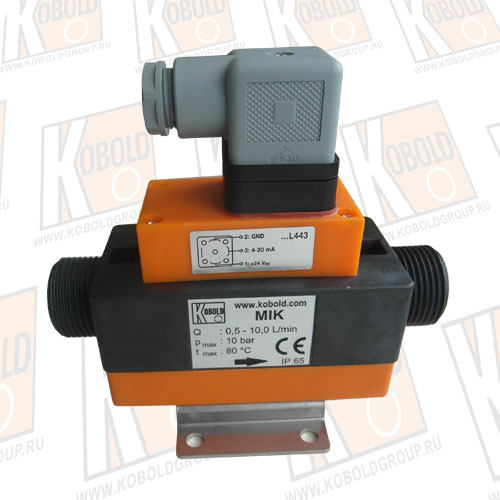

MIK-...L443 (применение с AUF-3000)
Выход	4-20 мА, 3-х проводная схема
Максимальная нагрузка	500 Ω
Электропитание	24 В постоянного тока ± 20 %
Потребляемая мощность	80 мА
Электрическое присоединение	разъем DIN 43650
Превышение диапазона измерений	Iout приблизительно 20,5 мА до 103 % от верхнего диапазонного значения

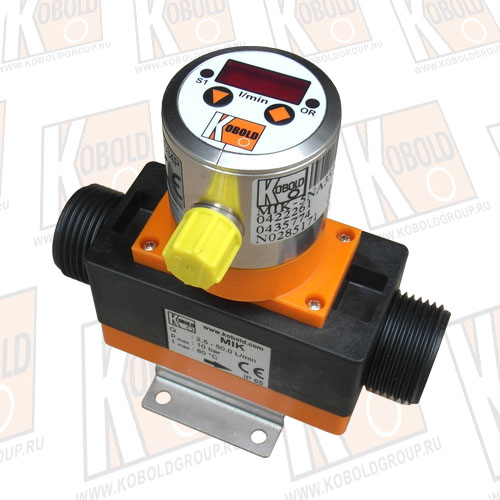

MIK-...C3xx (встроенная электроника)
Дисплей	трехзначный светодиодный индикатор
Аналоговый выход	(0)4...20 мА, настраиваемый (только MIK-…C34x)
Максимальная нагрузка	500 Ω
Коммутационный выход	1(2) полупроводник PNP или NPN, настраивается на заводе, макс. 300 мА
Функция контакта	N/C, N/O, частота, программируемая (частотный выход не калиброван, частота относительно верхнего диапазонного значения приблизительно 750 – 850 Гц)
Элементы настройки	2 клавиши
Электропитание	24 В постоянного тока ± 20 %, 3-х проводная схема
Потребляемая мощность	приблизительно 120 мА
Электрическое присоединение	разъем M12x1

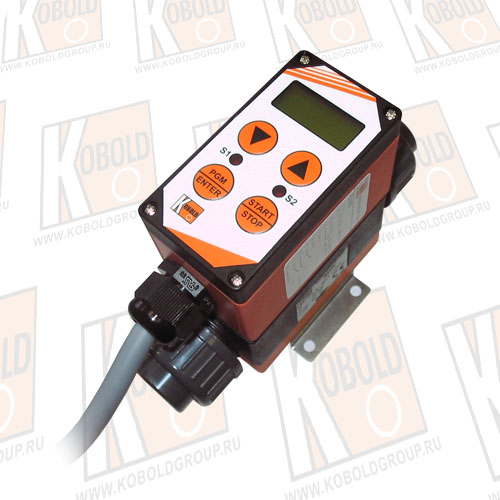

MIK-...Exxx (суммирующая электроника)
Дисплей	ЖКД, 2x8 знака, с задней подсветкой, суммарная и парциальная величина, величина расхода, настраиваемы единицы измерения
Измерение величины	8-значное
Аналоговый выход	(0)4...20 мА, настраиваемый
Нагрузка	макс. 500 Ω
Коммутационный выход	2 реле, макс. 250 В/5 A/1000 вольт-ампер
Элементы настройки	4 клавиши
Функции	сброс, память МИН/МАКС, контроль расхода, контроль суммарной и парциально величины, выбор языка
Электропитание	24 В постоянного тока ±20 %, 3-х проводная схема
Потребляемая мощность	приблизительно 150 мА
Электрическое присоединение	кабельное соединение или разъем M12

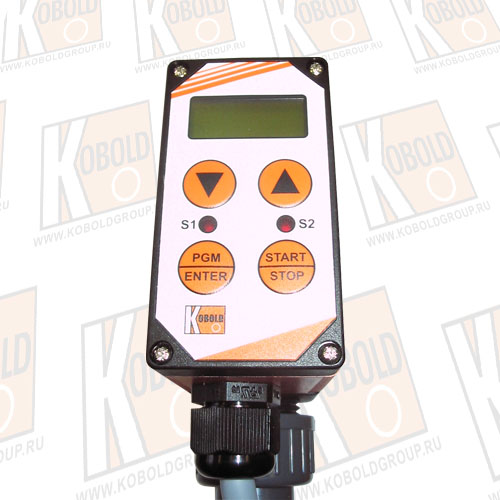

MIK-...Gxxx (дозирующая электроника)
Дисплей	ЖКД, 2x8 знака, с задней подсветкой, величина дозирования и расхода, суммарная величина, настраиваемые единицы измерения
Измерение величины	8-значное
Дозирование	5-значное
Аналоговый выход	(0)4...20 мА, настраиваемый
Нагрузка	макс. 500 Ω
Коммутационный выход	2 реле, макс. 250 В / 5 A / 1000 вольт-ампер
Элементы настройки	4 клавиши
Функции	дозирование (реле S2); старт, прекращение, сброс, точное дозирование, корректировочная величина, реле расхода, суммарная величина, выбор языка
Электропитание	24 В постоянного тока ±20 %, 3-х проводная схема
Потребляемая мощность	приблизительно 150 мА
Электрическое присоединение	кабельное соединение или разъем M12

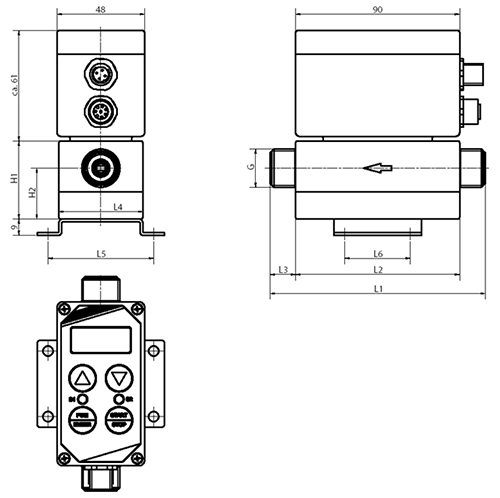

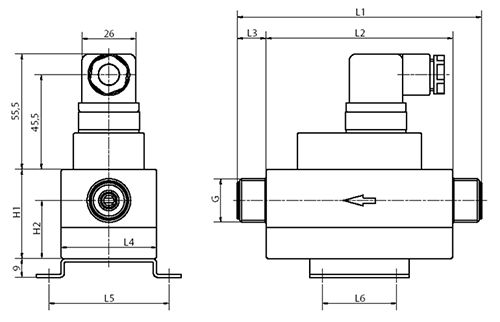

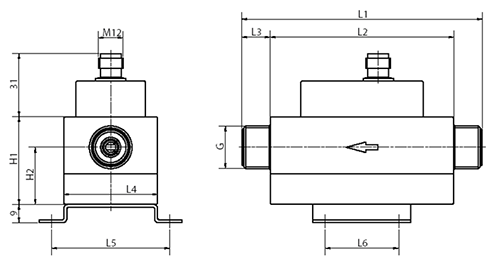

Габаритные размеры

Модель	G	L1	L2	L3	L4	L5	L6	H1	H2
MIK-xxx08A/10A/15A	G ½	118	90	14	46	58	36	43	28
MIK-xxx20A/25A	G ¾	112	90	16	46	58	36	43	28
MIK-xxx30A/35A	G 1	126	90	18	46	58	36	49,5	29,5
MIK-xxx50A/55A	G 1½	134	90	22	68	80	36	65,6	31,5
MIK-xxx60A/65A	G 2	138	90	24	68	80	36	72	36
MIK-xxx80A/85A	G 2¾	202	150	26	96	110	75	104	52

MIK-...F3x0; MIK-...S30x; MIK-...L3x3

MIK-...L443

MIK-...C3xx

MIK-...Ex4R, MIK-...Gx4R

Коды заказа

Например: MIK-5NA 10 A F300

Модель

Диапазон измерений

Присоединение

Электроника

MIK-5NA...= корпус – PPS,
уплотнения – NBR,
электроды – нержавеющая сталь

MIK-5VA...= корпус – PPS,
уплотнения – FPM,
электроды – нержавеющая сталь

MIK-6FC...= корпус – PVDF,
уплотнения – FFKM,
электроды – Hastelloy

MIK-6FT...= корпус – PVDF,
уплотнения – FFKM,
электроды – тантал

..08..= 10…500 мл/мин, G ½

..10..= 0.05…1.0 л/мин, G ½

..15..= 0.16…3.2 л/мин, G ½

..A..1)= отсутствует

..P..= шланговый разъем PVC

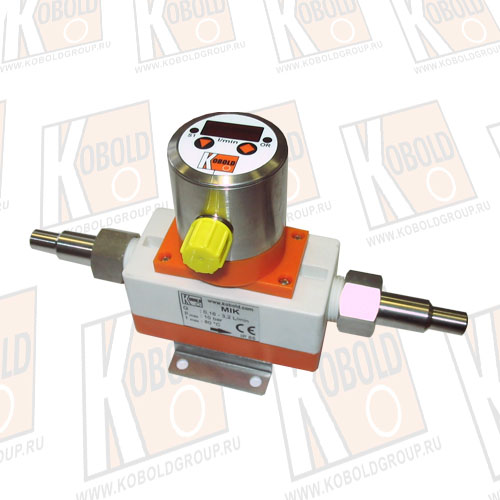

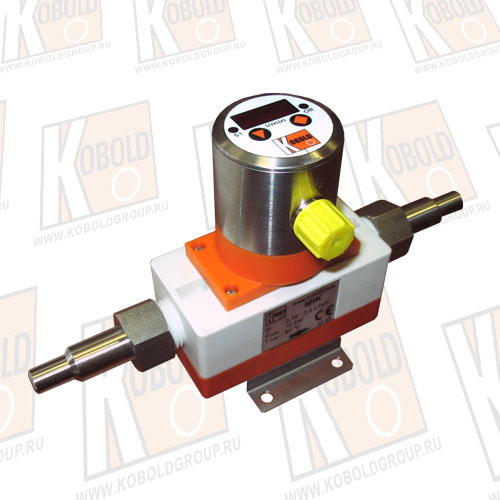

..E..= приварные концы из нержавеющей стали

Частотный выход
..F300 = разъем M12, 500 Гц
..F390 = разъем M12,
50...1000 Гц 2)

Коммутационный выход
..S300 = реле, разъем M12
..S30D = активный 24 В постоянного тока, разъем M12

Аналоговый выход
..L303 = разъем M12, 0-20 мА
..L343 = разъем M12, 4-20 мА
..L443 = разъем DIN, 4-20 мА

Встроенная электроника
..C30R = 2 x разомкнутый коллектор PNP
..C30M = 2 x разомкнутый коллектор NPN
..C34P = 0(4)-20 мА, 1 x разомкнутый коллектор PNP
..C34N = 0(4)-20 мА, 1 x разомкнутый коллектор PNP

Суммирующая электроника
..E14R = ЖКД, 0(4)-20 мА, 2 x релей, кабель 1 м
..E34R = ЖКД, 0(4)-20 мА, 2 x реле, разъем M12

Дозирующая электроника
..G14R = ЖКД, 0(4)-20 мА, 2 x реле, кабель 1 м
..G34R = ЖКД, 0(4)-20 мА, 2 x реле, разъем M12

..20..= 0.5…10.0 л/мин, G ¾

..25..= 0.8…16.0 л/мин, G ¾

..A..1)= отсутствует

..K..= соединение посредством клея PVC

..P..= шланговый разъем PVC

..E..= приварные концы из нержавеющей стали

..30..= 1.6…32.0 л/мин, G 1

..35..= 2.5…50.0 л/мин, G 1

..50.. = 3.2...63 л/мин, G 1½

..55.. = 5.0...100 л/мин, G 1½

..A..1)= отсутствует

..K..= соединение посредством клея PVC

..E..= приварные концы из нержавеющей стали

..60.. = 8...160 л/мин, G 2

..65.. = 16...320 л/мин, G 2

..80.. = 25...500 л/мин, G 2¾

..85.. = 40...800 л/мин, G 2¾

1) включая торцевые прокладки (уплотнительные кольца 2 шт.)
2) при размещении заказа укажите значения частоты относительно верхнего диапазонного значения в письменном виде
