Расходомер крыльчаточный для малых расходов DPL (KOBOLD)
Документация:
Основные характеристики
| Материал | Полипропилен |
| Вода | 0.025 - 0.5 л/мин ... 1 - 25 л/мин |
| tmax | 70 °C |
| pmax | 10 бар |
| Соединение | G 1/2 внешняя резьба, соединение шлангом |
| Точность | ± 2.5 % от полной шкалы |
Расходомеры KOBOLD модели DPL используются для измерения и контроля расхода жидкостей. Его компактная конструкция позволяет использовать его в местах с ограниченным пространством. Большое количество предлагаемых вариантов электроники означает, что система подходит для широкого круга применений. Среда протекает через корпус специальной формы и заставляет крыльчатку вращаться. Это вращательное движение бесконтактно обрабатывается оптоэлектроникой и преобразуется в асимметричный частотный сигнал или аналоговый сигнал. Частотный делитель с симметричным выходом доступен в качестве опции. Частота пропорциональна скорости потока. Крыльчатка имеет сапфировый подшипник, благодаря чему обеспечивается высокая степень линейности и длительный срок службы.
Прибор не требует технического обслуживания при условии, что измеряемая среда не содержит загрязняющих примесей и не способствует образованию отложений. Во избежание вышеупомянутых проблем, мы рекомендуем установку фильтра, например магнитного фильтра модели MFR.
В случае необходимости очистки изделия, демонтируйте и тщательно промойте его в чистой воде.
Работы с электроникой осуществляются только на заводе - изготовителе. В противном случае гарантийные обязательства производителя аннулируются.
Электрическое подключение
DPL...0000 (частотный выход, OEM без кабеля)
| Напряжение питания | 4,5 ... 16 VDC |
| Потребляемый ток | typ. 7 mA |
| Высокий уровень сигнала | Напряжение питания |
| Низкий уровень сигнала | 0,2 V |
| Возвращаемое напряжение | 3,0 V max. |
| Возвращаемый ток | 15 mA ... 25 mA |
| Рассеиваемая мощность | 2,5 mW max. |

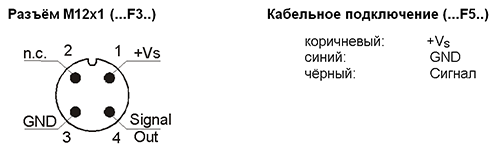

Измерительная электроника: частотный выход

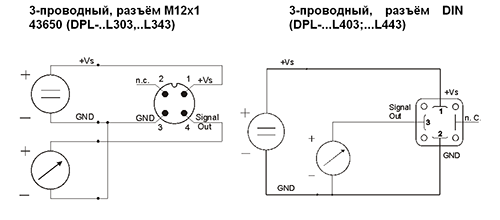

Измерительная электроника: аналоговый выход (..L..)
Компактная электроника: (..C30R, ..C30M, ..C34P, ..C34N)

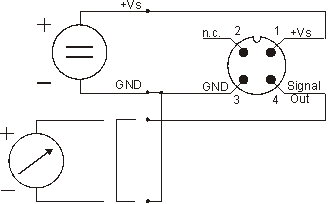

Измерительная электроника: стрелочный индикатор (..Z300, ..Z340)
Технические характеристики
| Параметр | Значение |
|---|---|
| Погрешность | ± 2.5 % f. s. |
| Линейность | ± 1 % f.s. |
| Темп. измеряемой среды | - 40...+ 70 °C |
| Темп. окружающей среды | - 30...+ 60 °C |
| Макс. рабочее давление | 10 bar |
| Класс защиты | IP 65 |
| Материалы | |
| Корпус | полипропилен |
| Крыльчатка | полипропилен |
| Ось / подшипник | сапфир |
| Крепление лопастей | полисульфон |
| Уплотнение | NBR, FPM или EPDM |

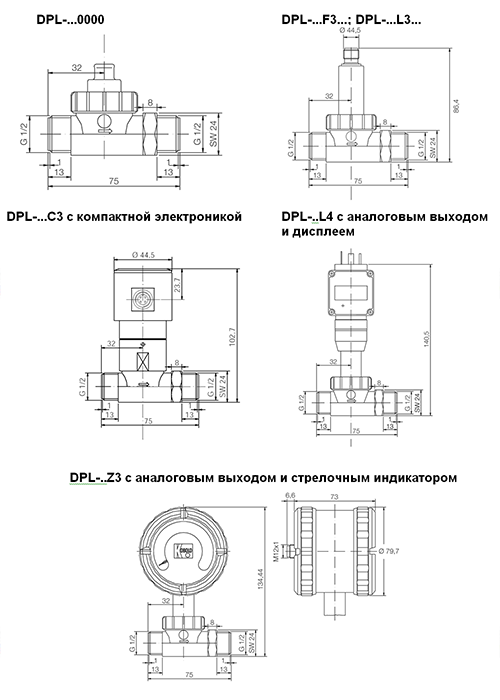

Габаритные размеры
Коды заказа
Диапазон измерения |
частота |
Потеря давления [bar] при макс. расходе |
Уплотнение |
Подключение |
Электроника |
||
|---|---|---|---|---|---|---|---|
NBR |
FPM |
EPDM |
|||||
|
|
|
|
|
|
G4..= S4..= для пнутр. диаметра шланга |
Частотный выход
..0000 = частотный выход, NPN, без кабеля (OEM), без CE ..F300 = частотный выход, разъём M12x1, PNP ..F320 = частотный делитель 1:2, разъём M12x1, PNP ..F340 = частотный делитель 1:4, разъём M12x1, PNP ..F390 = делитель 1...1/128, разъём M12x1, PNP ..F500 = частотный выход, PNP, 2 m ПВХ кабель ..F520 = частотный делитель, 1:2, 2 m ПВХ кабель, PNP ..F540 = частотный делитель, 1:4, 2 m ПВХ кабель, PNP ..F590 = делитель 1...1/128, 2 m ПВХ кабель, PNP Аналоговый выход
..L303 = выход 0 - 20 mA , разъём M12x1 ..L343 = выход 4 - 20 mA, разъём M12x1 ..L403 = выход 0 - 20 mA, разъём DIN 43 650 ..L443 = выход 4 - 20 mA, разъём DIN 43 650
Компактная электроника* C30R = LEDдисплей, 2x откр.коллектор, PNP, разъём M12x1 C30M = LED дисплей, 2x откр.коллектор, NPN, разъём M12x1 C34P = LED дисплей, 4 - 20 mA, 1x откр.колл. PNP, разъём M12x1 C34N = LED дисплей, 4 - 20 mA, 1x откр.колл., NPN, разъём M12x1
Стрелочный индикатор* Z300 = 240° стрелочный индикатор, 0 - 20 mA, разъём M12x1 Z340 = 240° стрелочный индикатор, 4 - 20 mA, разъём M12x1 |
0.025 - 0.5 |
272 |
0.77 |
DPL-1P05 |
DPL-1V05 |
DPL-1E05 |
||
0.05 - 1.8 |
471 |
0.77 |
DPL-1P10 |
DPL-1V10 |
DPL-1E10 |
||
0.2 - 6 |
505 |
0.70 |
DPL-1P15 |
DPL-1V15 |
DPL-1E15 |
||
0.4 - 12 |
265 |
1.0 |
DPL-1P20 |
DPL-1V20 |
DPL-1E20 |
||
1 - 25 |
399 |
1.3 |
DPL-1P25 |
DPL-1V25 |
DPL-1E25 |
||
|
|
|
|
|
|
||
Комплект поставки
Стандартный комплект поставки включает:
- Расходомер турбинный модели: DPL;
- Инструкцию по эксплуатации.
