Расходомер массовый Кориолиса TMU (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения расхода

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Расходомер массовый Кориолиса TMU UMC3: Руководство по эксплуатации

Размер файла: 1.4 MБ

Скачать

Расходомер массовый Кориолиса TMU UMC4: Руководство по эксплуатации

Размер файла: 1.8 MБ

Скачать

Основные характеристики

Материал	Нержавеющая сталь, сплав Хастелой
Вода	0 - 60 кг/ч ... 0 - 2 200 000 кг/ч
t_max	260 °C
p_max	PN 40 (по запросу до 750 бар)
Соединение	фланцевое DN 10 ... 300, ANSI 1/2 " ... 12 "
Точность	± 0.1 % от измеренной величины

Тип изделия: Массовый расходомер для жидких и газообразных продуктов
Наименование изделия: Датчик типа TMU
Тип преобразователя: UMC3, пригоден для Кориолисовых массовых расходомеров TMU

Условия эксплуатации датчика TMU

Температура процесса

От - 40 °C до + 260 °C, должен выдерживаться диапазон, указанный на табличке с техническими данными

Физическое состояние

Жидкий продукт (максимальная плотность 2 кг/л)

Газообразный продукт (минимальная плотность 0,002 кг/л в условиях эксплуатации)

Вязкость

От 0.3 до 50,000 мПас

Содержание газа

Не допускается применение продуктов, содержащих газ, в операциях коммерческого учета. В других случаях применения присутствие газа увеличит количество ложных показаний. Для того, чтобы показания на продукте, содержащем газ, были достоверными, маленькие пузырьки газа должны быть равномерно распределены в жидкости. Наличие больших пузырьков газа автоматически приведет к исключительно ложным показаниям и к смещению нулевой точки. Таким образом, то, насколько показания являются ложными, определяется условиями протекания процесса. Эмпирическое правило в этом отношении звучит следующим образом: наличие 1 % газа увеличивает количество ложных показаний на 1 %. Газовая составляющая не должна быть более 5 %.

Диапазон давлений процесса

Для номинального давления PN16 – 16 атм.; для номинального давления PN40 – 40 атм.

Выходное давление

Выходное давление должно быть выше давления паров измеряемого продукта.

Диапазон рабочих расходов

Модель	015	025	040	050	080	100	150	200	250	300
Массовый расход Максимальный расход (т/час)	5.25	20	55	74	118	200	460	700	1350	1900
(кг/мин)	88	333	917	1233	1967	3333	7667	11667	22500	31667
Минимальный расход (т/час)	0.52	2	5.5	7.4	11.8	20	46	70	135	190
(кг/мин)	9	33	92	12	20	333	767	1167	2250	3167

Температура окружающей среды

От - 40 °C до + 60 °C (специальное исполнение до 80 °C)

Температура хранения

От - 40 °C до + 60 °C

Климатическая категория

В соответствии с IEC 654-1. Незащищенные места по классу D с прямым воздействием климатических условий на открытом воздухе.

Класс защиты

Стандартное исполнение: IP 66 (NEMA 6); специальное исполнение IP 68 (NEMA 6P) DIN EN 60529, если используются соответствующие и плотно затягиваемые кабельные сальники.

Монтаж

Датчик должен быть защищен, если это возможно, от клапанов, коллекторов и аналогичных соединительных деталей трубопровода, которые создают турбулентность.

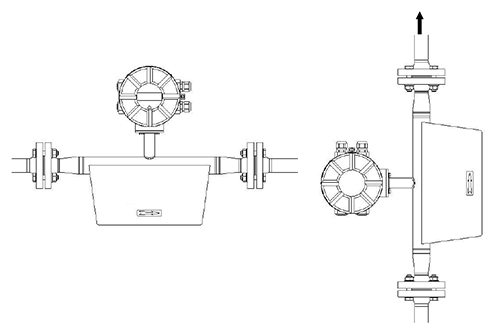

Стандартные положения установки TMU:

Положения установки TMU

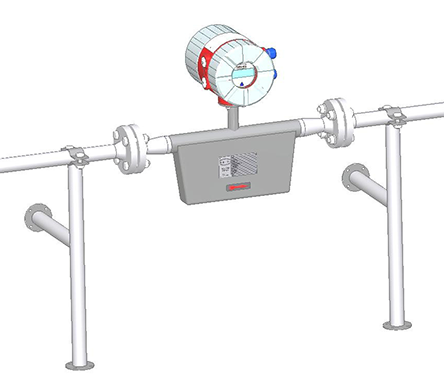

Установка с использованием настенных опор:

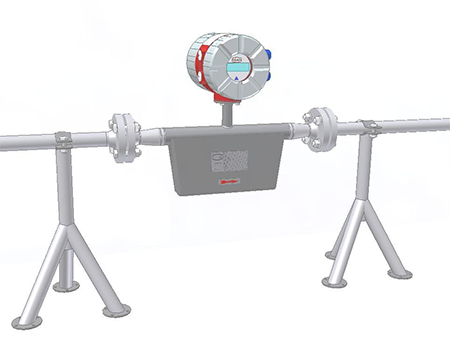

Установка на лапах:

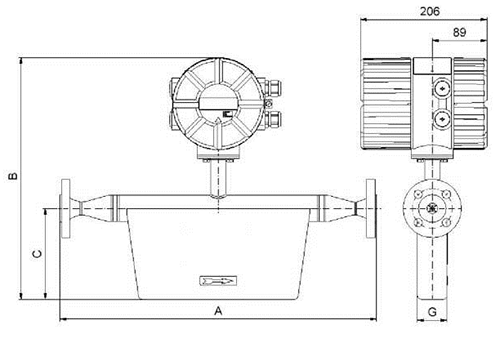

Габаритные размеры и масса

Модель		015	025	040	050	080	100	150	200	250	300
Размеры, мм	A	515	632	770	1024	1196	1358	1732	2198	2284	2925
	B (макс. темп. жидкости 100°C)	395	460	528	1010	1210	1230	1560	1720	1860	1865
	B (макс. темп. жидкости 150°C)	497	562	630	1112	1312	1332	1662	1822	1962	1967
	C	148	200	255	615	800	815	1070	1210	1300	1400
Вес, кг		7	15	29	140	200	250	470	750	850	900

Габаритные размеры TMU

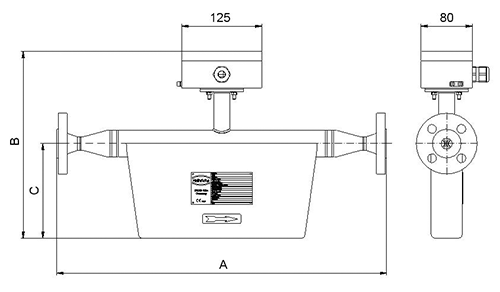

Раздельная установка:

Модель		015	025	040	050	080	100	150	200	250	300
Размеры, мм	A	515	632	770	1024	1196	1358	1732	2198	2284	2925
	B (макс. темп. жидкости 100°C)	292	357	425	907	1107	1127	1457	1617	1757	1762
	B (макс. темп. жидкости 180°C)	394	459	527	1009	1209	1229	1559	1719	1859	1864
	B (макс. темп. жидкости 260°C)	494	559	627	1109	1309	1329	1659	1819	1959	1964
	С	148	200	255	615	800	815	1070	1210	1300	1400
Вес, кг		7	15	29	140	200	250	470	750	850	900
