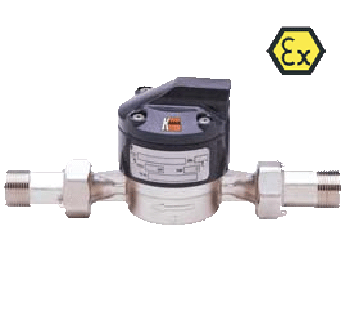

Расходомер шестеренный DZR (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения расхода

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Расходомер-дозатор шестеренный DZR: Руководство по эксплуатации

Размер файла: 1.4 MБ

Скачать

Основные характеристики

Материал	Чугун, нержавеющая сталь
Пределы вязкости	20 - 5 000 мм²/с
Нефтепродукты	0.008 - 2 л/мин ... 3 - 700 л/мин
t_max	150 °C
p_max	400 бар
Соединение	G 3/8 ... 1 внутренняя резьба
Точность	± 0.3 - 1 % от измеренной величины

Расходомер KOBOLD с зубчатым колесом серии DZR был разработан для экономически эффективного измерения потока вязких жидкостей. Измерительный блок состоит из пары зубчатых колес, вращаемых потоком в соответствии с принципом движения зубчатого колеса. Подшипниками, согласно сочетанию материалов, являются подшипники качения либо подшипники скольжения. Различные версии варьируются в зависимости от материала корпуса, свойств маслянистости, используемой среды и точности.

Технические характеристики

Параметр	DZR-1	DZR-2	DZR-3	DZR-4		DZR-5	DZR 6
Вязкость среды	низкая	средняя	высокая	средняя		средняя	низкая
Маслянистые свойства среды	хорошие			плохие			хорошие
Опора	Шаровые подшипники		Бронзовые подшипники скольжения	Карбидные подшипники скольжения			Шаровые подшипники
Материал	Чугун с шаровидным графитом 40	Чугун с шаровидным графитом 40	Чугун с шаровидным графитом 40	Чугун с шаровидным графитом 40	Нержавеющая сталь		Нержавеющая сталь
Точность измерений	±0.3%	±0.5%	±1%	±0.5%	±0.5%		±0.3%
Коды диапазонов измерений
001	0.008...2 л/мин	----	----	----	0.02...2 л/мин *		0.008...2 л/мин
003	0.02...4 л/мин	----	----	----	----		----
005	0.16...16 л/мин	0.16...16 л/мин	----	0.16...16 л/мин	0.16...16 л/мин		0.16...16 л/мин
007	0.2...40 л/мин	----	----	0.2...30 л/мин	----		----
009	0.4...80 л/мин	04...80 л/мин	0.6...40 л/мин	0.3...60 л/мин	0.3...60 л/мин		0.4...80
011	0.6...160 л/мин	----	----	0.6...100 л/мин	0.6...100 л/мин		0.6...160
013	1...250 л/мин	1...250 л/мин	1.2...80 л/мин	1...160 л/мин	1...160 л/мин		1...250 л/мин

Дополнительные характеристики:

Параметр	Значение
Точность	± 3%
Повторяемость	< 0.1% текущего диапазона
Максимальное давление	400 бар (DZR-x001 до DZR-x010) 315 бар (DZR-x011 до DZR-x015)
Температура среды	-30...+120 °C (стандарт) -30...+150 °C (option)
Температура окружающей среды	-30...+80 °C
Диапазон вязкости	См. таблицу
Выходной сигнал	2 импульсных выходных сигнала, 90° ± 30°
Форма импульса	прямоугольный, рабочий цикл 1:1 (±15 %) Защита от короткого замыкания
Амплитуда импульса	≥ 0.8 UB
Источник питания	9-15 В постоянного тока (электроника: R/T) 18-30 В постоянного тока (электроника: S/H)
Максимальная энергоёмкость	0.6 Вт
Максимальная выходная мощность	0.3 Вт
Защита	IP 65
Материалы
Корпус	DZR-1/2/3/4: чугун с шаровидным графитом 40 DZR-5/6: нержавеющая сталь 1.4404
Зубчатые колеса	DZR-1/2/3/4: сталь 1.7139 DZR-5/6: нержавеющая сталь 1.4462
Уплотнители	фторкаучук, ЭПД-каучук или тефлон

Разрешение импульсов:

Модель	Разрешение импульсов/Л
DZR-x001/-x002	40 000
DZR-x033	25 000
DZR-x005	4082
DZR-x006/-x007	2500
DZR-x008/-x009/-x010	965
DZR-x011/-x012	333
DZR-x013/-x014/-x015	191

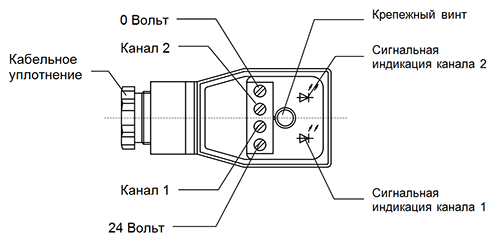

Электрическое подключение

Электрические параметры

Параметр	Значение
Количество измеряемых каналов	2
Рабочее напряжение	UB = 24 В постоянного тока ± 20%, поляризованного
Амплитуда импульса	UA ³ 0,8 UB
Форма импульса для симметричных выходных сигналов	прямоугольная, выборочное отношение/канал 1:1 ± 15%
Перемещение импульса между двумя каналами	90° ± 30°
Требуемая мощность	Pb max = 0.9 Вт
Выходная мощность на канал	Pa max = 0.3 Вт, защита от короткого замыкания
Нормальный тип защиты	IP 65 (DIN 40500)

Назначение клемм для каналов 1 и 2 влияет на направление вращения зубчатых колес и, следовательно, на знак вывода измеряемого объема потока (+ или -) на экране.

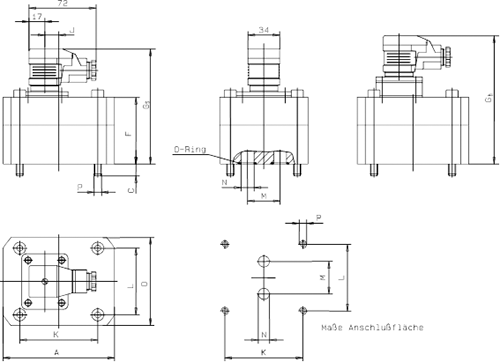

Габаритные размеры

DZR-1, DZR-2, DZR-3, DZR-4 без соединительной планки

Измеряемый диапазон - коды	Вес кг	Размер мм
Измеряемый диапазон - коды	Вес кг	A	C	D	F	Gs	Gh	J	K*	L*	M*	N*	P*
001/002	1.8	85	10	60	50	101	114	–	70	40	20	6.5	M6
003	2	85	9	60	56	107	120	–	70	40	20	6.5	M6
005	2	85	13	60	57	108	121	–	70	40	20	9	M6
006/007	3.7	100	17	90	63	114	127	–	80	38	34	16	M8
008/009/010	5.2	120	13	95	72	123	136	15.5	84	72	35	16	M8
011/012	9	170	18	120	89	140	153	46.5	46	95	50	25	M12
013/014/015	13	170	22	120	105	156	169	46.5	46	95	50	25	M12

Размеры соединительной планки для DZR-1, DZR-2, DRZ-3, DZR-4

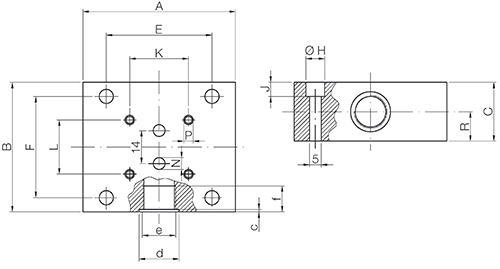

Боковое соединение

Измеряемый диапазон	Вес кг	Размеры (мм)
Измеряемый диапазон	Вес кг	A	B	C	E	F	G	H	J	K	L	M	N	P	R	c	d	e	f
001-005	1,8	85	90	35	65	76	7	11	7	70	40	20	6,5	M 6	17	0,7	25	G 3/8	13
006-007	2,7	100	110	37	86	96	7	11	7	80	38	34	16	M 8	18,5	0,7	29	G 1/2	15
008-010	2,9	100	120	37	80	106	7	11	7	84	72	35	12	M 8	17,5	0,7	29	G 1/2	15
011-015	14	160	165	80	140	145	9	15	9	46	95	50	25	M 12	28	1	42	G 1	19

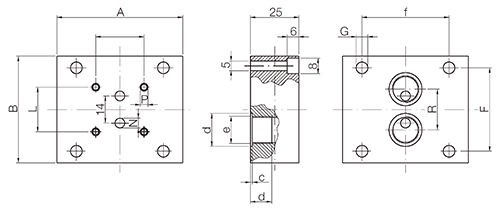

Соединение с передней стороны

Диапазон	Вес кг	Размеры (мм)
Диапазон	Вес кг	A	B	C	E	F	G	H	J	K	L	M	N	P	R	c	d	e	f
001-005	1,6	85	90	35	65	76	7	-	-	70	40	20	6,5	M 6	28	0,7	25	G 3/8	12
006-007	2,7	100	110	37	86	96	7	11	7	80	38	34	16	M 8	46	0,7	29	G 1/2	15
008-010	2,9	100	120	37	80	106	7	-	-	84	72	35	12	M 8	50	0,7	29	G 1/2	14
011-015	9,6	160	165	55	140	145	9	15	9	46	95	50	25	M 12	55	1	42	G 1	18

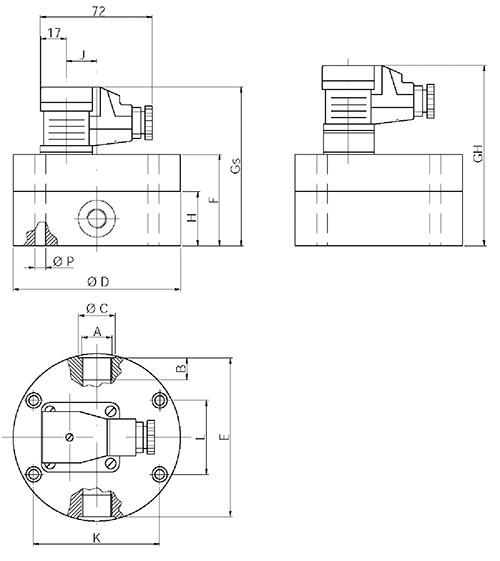

Размеры для DZR-5; DZR-6

Диапазон	Вес кг	Размеры мм
Диапазон	Вес кг	A	B	C	D	E	F	Gs	Gh	H	J	K	L	P
001-022	3	G 1/8	9	17	94	86	55	106	119	15	-	70	40	6,7
005	3,1	G 3/8	13	25	94	90	57	108	121	16	-	70	40	6,7
008-010	7	G 1/2	15	29	124	120	72	123	136	22	15,5	84	72	9
011-012	15,9	G 1	19	42	170	162	89	140	153	30	46,5	46	50	13
013-015	18,7	G 1	19	42	170	162	105	156	169	30	46,5	46	50	13

Комплект поставки

Расходомер с зубчатым колесом модель: DZR;
Руководство по эксплуатации.

Коды заказа

Примеры заказа: DZR-1 001 S10 F S 0

Модель	Диапазон	Механическое соединение (внутренняя резьба)	Уплотнитель	Электроника	Электрическое соединение (с питанием)
DZR-1 DZR-2 DZR-3 DZR-4	001 003 005	S10 = G 3/8 бок H10 = G 3/8 тыл	F = фторкаучук E = этилен –пропилен -диен-каучук P = тефлон	S = до 120 °C/ 24 В постоянного тока R = до 120 °C/ 12 В постоянного тока H = до 150 °C T = до 150 °C/ 12 В постоянного тока	0 = без кабеля 1 = 5 м кабель (4-проводной) 2 = 10 м кабель (4-проводной)


	006 007 008 009 010	S15 = G 1/2 бок H15 = G 1/2 тыл




	011 012 013 014 015	S25 = G 1 бок H25 = G 1 тыл




DZR-5 DZR-6	001 002	R06 = G 1/8 бок
	001 002	R06 = G 1/8 бок
	005	R10 = G 3/8 бок
	008 009 010	R15 = G 1/2 бок


	011 012 013 014 015	R25 = G 1 бок

* Диапазон соответствующей модели может быть взят из раздела «Технические характеристики»
