Расходомер вихревой DVZ (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Расходомер вихревой DVZ: Руководство по эксплуатации
Размер файла: 1.1 MБ
Основные характеристики
| Материал | PPS/латунь, PPS/нержавеющая сталь |
| Вода | 0.5 - 4.5 л/мин ... 10 - 100 л/мин |
| tmax | 80 °C |
| pmax | 10 бар |
| Соединение | G 1/4 . . . 1, 1/4 . . . 1 NPT |
| Точность | ± 2.5 % от полной шкалы |
Компактный вихревой расходомер KOBOLD, модель DVZ, используется в трубопроводах для измерения и контроля над малыми и средними потоками жидкостей низкой вязкости и жидкостей, приближенных по своим свойствам к воде.
Работа устройства основывается на вихревом принципе, благодаря чему оно практически не требует технического обслуживания. В трубопроводе на пути движущегося потока устанавливается устройство с острыми кромками (вихревой генератор). За ним образуются вихри, частота которых пропорциональна скорости потока жидкости.
Расход определяется по частоте вихрей, показания отличаются исключительной точностью. Это позволяет добиться высокой линейности во всем диапазоне измерений.
Устройство может иметь коммутирующий, частотный или аналоговый выход. По запросу возможна поставка компактного электронного блока, включающего цифровой дисплей, и как коммутирующий, так и аналоговый выход.
Технические характеристики
| Параметры | Значение |
|---|---|
| Процесс измерения: | вихревой принцип |
| Положение монтажа: | любое, поток по направлению стрелки |
| Время отклика: | 1 с |
| Точность: | ±2.5% полной шкалы |
| Точность повторения: | ±1% полной шкалы |
| Вход / выход: | 10xDN |
| Защита: | IP 65 |
| Температура среды: | 0...80 °C |
| Температура окружающей среды: | -10...+60 °C |
Max. давление
| Присоединение | Фиксированное | Поворотное |
|---|---|---|
| Стандартная версия | 10 бар | 20 бар |
| Усиленная версия | 20 бар | - |
Потери давления
| Модель | Верхнее значение диапазона | Потери давления |
|---|---|---|
| DVZ-**04 | 4,5 л/мин | 420 мбар |
| DVZ-**07 | 6,5 л/мин | 650 мбар |
| DVZ-**10 | 10,0 л/мин | 780 мбар |
| DVZ-**16 | 16,0 л/мин | 600 мбар |
| DVZ-**22 | 22,0 л/мин | 450 мбар |
| DVZ-**32 | 32,0 л/мин | 370 мбар |
| DVZ-**40 | 40,0 л/мин | 450 мбар |
| DVZ-**50 | 50,0 л/мин | 400 мбар |
| DVZ-**63 | 63,0 л/мин | 380 мбар |
| DVZ-**80 | 80,0 л/мин | 400 мбар |
| DVZ-**99 | 100,0 л/мин | 350 мбар |
Масса - датчик
| Диапазон измерения | Размер | Фиксированное присоединение | Усиленное присоединение | Поворотное присоединение |
|---|---|---|---|---|
| до32 л/мин | ?", 3/8", ?" | примерно450 г | примерно 600 г | примерно 800 г |
| до32 л/мин | ?" | примерно 600 г | примерно 600 г | примерно 900 г |
| до32 л/мин | 1" | примерно 1050 г | примерно 950 г | примерно 950 г |
| 40...100 л/мин | ?" | примерно 1050 г | примерно 1300 г | примерно 1350 г |
| 40...100 л/мин | 1" | примерно 900 г | примерно 1150 г | примерно 1400 г |
Масса – электронное устройство
| Модель | Масса |
| DVZ-...F3x0 DVZ-...S30x DVZ-...Lxx3 |
примерно 80 г |
| DVZ-...C3xx | примерно 300 г |
| DVZ-...Exxx DVZ-...Gxxx |
примерно 250 г |
Общая масса = масса датчика + масса электронного устройства
Смачиваемые части
| Часть | Материал |
|---|---|
| Корпус датчика: | PPS, усиленное стекловолокно |
| Датчик: | PVDF |
| Соединения: | латунь (от 32 л/мин покрыта никелем от 40 л/мин чистая) или нерж. сталь1.4404 |
| Отвесная часть: | PPS, усиленное стекловолокно или оксид керамики (не несущая версия) |
| Уплотнение: | NBR, EPDM или FPM |
DVZ-...S300, DVZ-…S30D
| Дисплей: | двойной СИД для переключения и при превышении пределов диапазона |
| Коммутирующий выход: | реле-переключатель, max. 1 A/30 В пост. ток или активный 24 В пост .ток, N/C / N/O |
| Точка переключения: | диапазон измерения от 90% полной шкалы; 10%-пошагово ; может оформляться заказчиком, используя поворотный переключатель |
| Источник питания: | 24 В пост. ток ± 20% |
| Потребляемая мощность: | 12 мA |
| Электрич. присоединение: | разъем M12x1.5 контакт |
| Переполнение диапазона | мигает DUO-LED (СИД) (красный/зеленый) |
| Измерения: | от 105 % полной шкалы |
DVZ-...F300, DVZ-…F390
| Импульсный выход: | PNP, открытый коллектор, max. 200 мA |
| Частота при полной шкале: | 500 Гц (…F300) 50…1000 Гц (F390) |
| Источник питания: | 24 В пост. ток ± 20% |
| Потребляемая мощность: | 5 мA |
| Электрич. присоединение: | разъем M12x1 |
| Переполнение диапазона измерения: | Fвыход примерно 2 kГц от 105 % полной шкалы |
DVZ-...L303; DVZ-...L343
| Выход: | 0(4)-20 мA, 3-проводной |
| Max. нагрузка: | 500 ? |
| Источник питания: | 24 В пост. ток ± 20% |
| Электрич. присоединение: | разъем M12x1 |
| Переполнение диапазона измерения: | Iвыход примерно 20,5 мA от 103 % полной шкалы |
DVZ-...L443 (использование с AUF-3000)
| Выход: | 4-20 мA, 3-проводной |
| Max. нагрузка: | 500 ? |
| Источник питания: | 24 В пост. ток ± 20% |
| Электрич. присоединение: | разъем DIN 43650 |
| Переполнение диапазона измерения: | Iвыход примерно 20,5 мA от 103 % полной шкалы |
DVZ-...C3 (Компактный электронный блок)*
| Дисплей: | 3-цифровой СИД |
| Аналоговый выход: | (0)4...20 мA регулируемый, max. 500 ?(только DVZ-…C34*) |
| Коммутирующий выход: | 1 или 2 открытых колл. PNP или NPN, установленные на заводе, max. 300 мA |
| Функция контакта: | N/C, N/O, частота, программируемый (частотный выход не калиброван, частота при полной шкале примерно 500 -600Гц) |
| Программирование: | 2-мя клавишами |
| Источник питания: | 24 В пост. ток ± 20%, 3-проводной |
| Потребляемая мощность: | примерно 100 мA |
| Электрич. присоединение: | разъем M12x1 |
| Переполнение диапазона измер: | дисплей “OF” от 105% полной шкалы |
DVZ-...Exxx (электронный счетчик)*
| Дисплей: | ЖКД, 2x8 цифровой, с подсветкой полное, частичное и объемное количество, выбираемые единицы измерения |
| Счетчик: | 8-цифровой |
| Аналоговый выход: | (0)4...20 мA, регулируемый |
| Нагрузка: | max. 500 ? |
| Коммутирующий выход: | 2 реле, max. 30 В перем. ток/пост. ток/ 2 A / 60 VA |
| Настройки: | с помощью 4 кнопок |
| Функции: | сброс, MIN/MAX память, монитор потока, контроль частичного и полного количества, язык |
| Источник питания: | 24 В пост. ток ±20 %, 3-проводной |
| Потребляемая мощность: | примерно 150 мA |
| Электрич. присоединение: | кабельное соединение или разъем M12 |
DVZ-...Gxxx (электронный дозатор)*
| Дисплей: | ЖКД, 2x8 цифровой, с подсветкой, дозирование, сумматор, поток, выбираемые единицы измерения |
| Счетчик количества: | 8-цифровой |
| Дозирование: | 5-цифровой |
| Аналоговый выход: | (0)4...20 мA регулируемый |
| Нагрузка: | max. 500 ? |
| Коммутирующий выход: | 2 реле, max. 30 В пост. ток / 2 A / 60 VA |
| Настройки: | с помощью 4 кнопок |
| Функции: | дозирование (реле S2), пуск, остановка, сброс, точная дозировка, корректировка количества, переключение потока, суммарное количество, язык |
| Источник питания: | 24 В пост ток ±20 %, 3-проводной |
| Потребляемая мощность: | примерно 150 мA |
| Электрич. присоединение: | кабельное соединение или разъем M12 |
*дополнительные техн. детали см. в таблице данных ZEDв брошюре Z2
Габаритные размеры
DVZ-датчик с фиксированным присоединением, диапазон измерения до 32 л/мин.
| Диапазон измерения | ..04/..07/..10 | ..04/..07/ ..10/..16 |
..04/..07/..10/ ..16/..22/..32 |
..16/..22/..32 | ..22/..32 |
|---|---|---|---|---|---|
| D 1 | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| AF | 35 | 35 | 35 | 34 | -- |
| L 1 | 100 | 100 | 106 | 120 | 128 |
| L 2 | -- | -- | -- | 50 | 50 |
| L 3 | 35 | 35 | 35 | 34 | -- |
| L 4 | -- | -- | -- | -- | 46 |

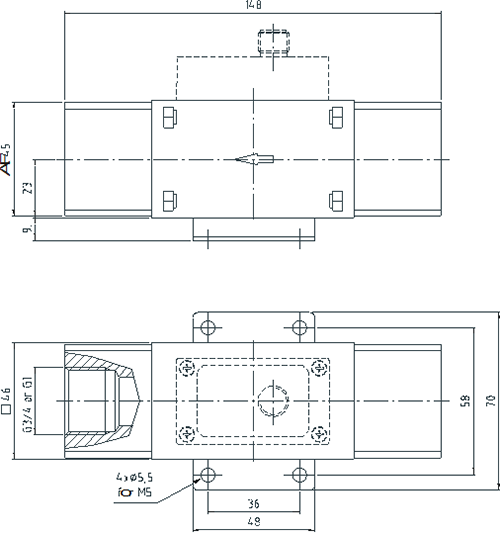

DVZ-датчик с фиксированным присоединением, диапазон измерения от 40 л/мин.

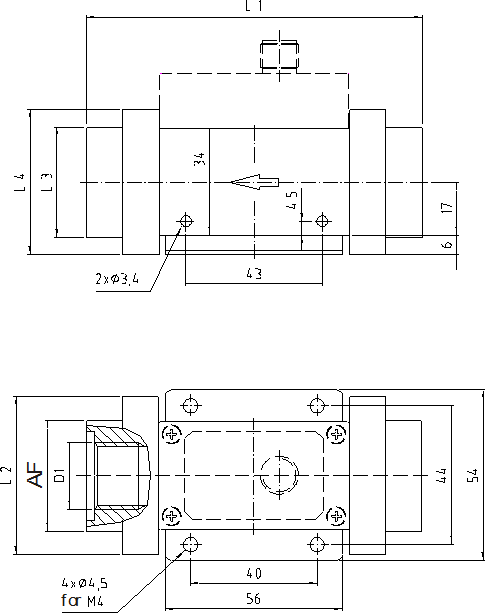

DVZ-датчик с усиленным присоединением, диапазон измерения до 32 л/мин
| Диапазон измер | ..04/..07/..10 | ..04/..07/ ..10/..16 |
..04/..07/..10/ ..16/..22/..32 |
..16/..22/..32 | ..22/..32 |
|---|---|---|---|---|---|
| D 1 | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| AF | 34 | 34 | 34 | 34 | -- |
| L 1 | 100 | 100 | 106 | 120 | 128 |
| L 4 | 34 | 34 | 34 | 34 | 4 |

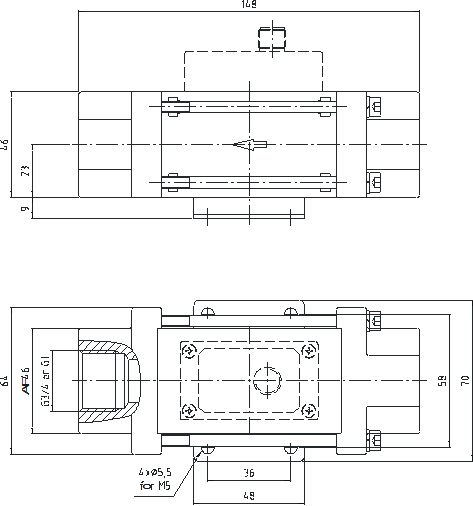

DVZ-датчик с усиленным присоединением, диапазон измерения от 40 л/мин

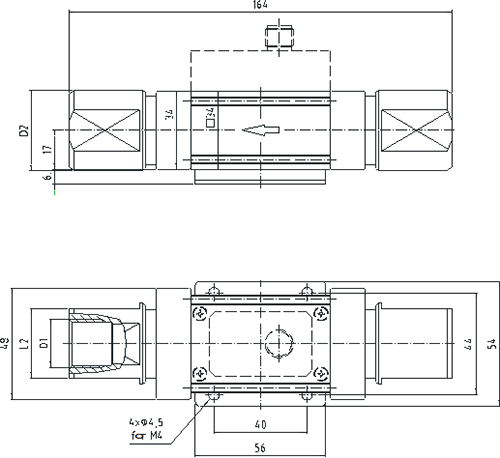

DVZ-датчик с поворотным присоединением, диапазон измерения до 32 л/мин
| Диапазон измерения | ..04/..07/ ..10 |
..04/..07/ ..10/..16 |
..04/..07/ ..10/..16/ ..22/..32 |
..16/..22/ ..32 |
..22/..32 |
|---|---|---|---|---|---|
| D 1 | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| D 2 | 24 | 28 | 35 | 40 | 45 |
| AF | 19 | 24 | 30 | 36 | 41 |

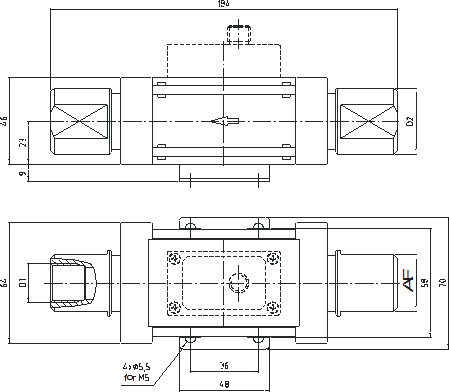

DVZ-датчик с поворотным присоединением, диапазон измерения от 40 л/мин
| Диапазон измер | ..40/..50/ ..60/..80/ ..99 |
..40/..50/ ..60/..80/ ..99 |
|---|---|---|
| D 1 | 3/4" | 1" |
| D 2 | 40 | 45 |
| AF | 36 | 41 |

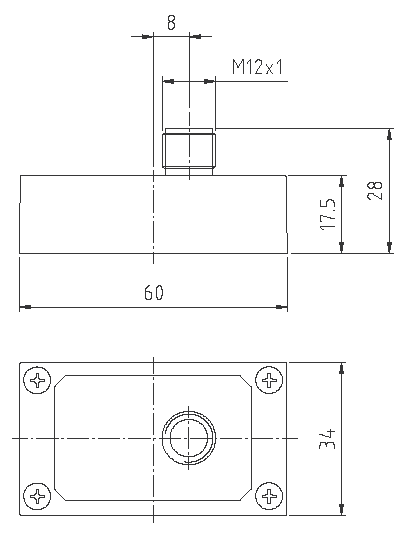

Габаритные размеры - электронное устройство
DVZ-...S30x, DVZ-...F3x0, DVZ-...L3x3

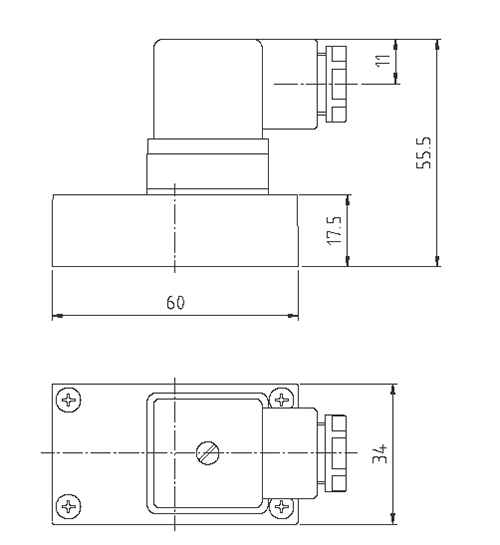

DVZ-...L443

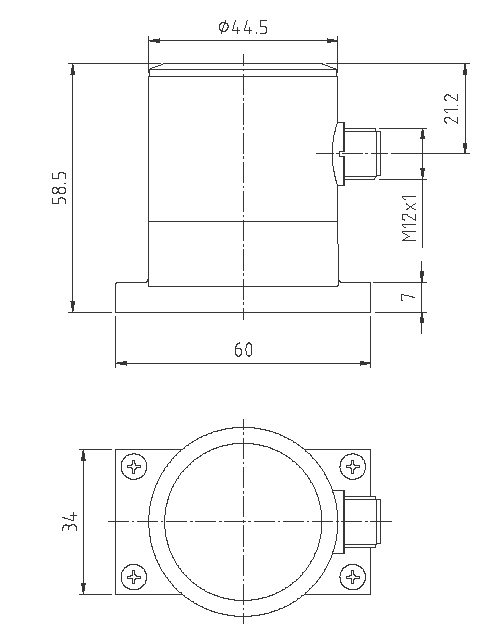

DVZ-...C3xx

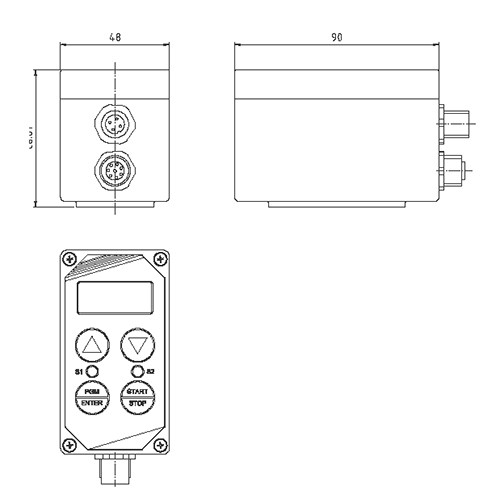

DVZ-...Exxx, DVZ-...Gxxx
Заказ деталей
Фиксированное присоединение
пример: DVZ -1 1 04 G2 S300
| Корпус запоминающего устройства корпус | Присоединение материал уплотнение | Диапазон измерений | Присоединение фиксированное | Электронное устройство |
|---|---|---|---|---|
| DVZ-1.. =PPS DVZ-2.. =керамика DVZ-3..*= PPS/усиленная версия DVZ-4..*= керамика/усиленная версия |
..1.. = латунь/ NBR ..2.. = нерж.сталь/ NBR ..4.. = латунь/ EPDM ..5.. = нерж.сталь/ EPDM ..7.. = латунь/ FPM ..8.. = нерж. сталь/ FPM |
..04.. = 0.5 - 4.5 л/мин ..07.. = 0.8 - 7.0 л/мин ..10.. = 1.3 - 10.0 л/мин |
..G2.. = G 1/4 ..G3.. = G 3/8 ..G4.. = G 1/2 ..N2.. = 1/4 NPT ..N3.. = 3/8 NPT ..N4.. = 1/2 NPT |
коммутирующий выход ..S300 = реле, разъем M12 ..S30D =активный 24 В пост.ток, разъем M12 частотный выход ..F300 =разъем M12, 500 Гц ..F390 =разъем M12, 50…1000 Гц аналоговый выход ..L303 =разъем M12, 0-20 мA ..L343 =разъем M12, 4-20 мA ..L>443 =разъем DIN, 4-20 мA компактный электронный блок** ..C30R =2x Откр. колл. PNP ..C30M =2x Откр. колл. NPN ..C34P =4-20 мA, 1x Откр. колл. PNP ..C34N =4-20 мA, 1x Откр. колл. NPN электронный счетчик ..E14R =ЖКД, 0(4)-20 мA, 2xреле, 1 м кабеля ..E34R =ЖКД, 0(4)-20 мA, 2xреле, разъем M12 электронный дозатор ..G14R =ЖКД, 0(4)-20 мA, 2xреле, 1 м кабеля ..G34R =ЖКД, 0(4)-20 мA, 2xреле, разъем M12 |
| ..16.. = 2.0 - 16.0 л/мин | ..G3.. = G 3/8 ..G4.. = G 1/2 ..G5.. = G 3/4 ..N3.. = 3/8 NPT ..N4..= 1/2 NPT ..N5.. = 3/4 NPT |
|||
| ..22.. = 3.2 - 22.0 л/мин ..32.. = 4.0 - 32.0 л/мин |
..G4.. = G 1/2 ..G5.. = G 3/4 ..G6.. = G 1 ..N4.. = 1/2 NPT ..N5.. = 3/4 NPT ..N6.. = 1 NPT |
|||
| ..40.. = 4,0 - 40,0 л/мин ..50.. = 5,0 - 50,0 л/мин ..63.. = 6,3 - 63,0 л/мин ..80.. = 8,0 - 80,0 л/мин ..99.. = 10,0 - 100 л/мин |
..G5.. = G 3/4 ..G6.. = G 1 ..N5.. = 3/4 NPT ..N6.. = 1 NPT |
*усиленная версия только с фиксированным присоединением
**Пожалуйста, укажите направление потока при оформлении заказа
Осевое поворотное присоединение
| Корпус запоминающего устройства/корпус | Присоединение материал/уплотнение | Диапазон измерений | Присоединение поворотное | Электронное устройство |
|---|---|---|---|---|
| DVZ-1.. = PPS DVZ-2.. = керамика |
..1.. = латунь/ NBR ..2.. = нерж. сталь/ NBR ..4.. = латунь / EPDM ..5.. = нерж. сталь / EPDM ..7.. = латунь FPM ..8.. = нерж. сталь / FPM |
..04.. = 0.5 - 4.5 л/мин ..07.. = 0.8 - 7.0 л/мин ..10.. = 1.3 - 10.0 л/мин |
..B2.. = G 1/4 ..B3.. = G 3/8 ..B4.. = G 1/2 ..P2.. = 1/4 NPT ..P3.. = 3/8 NPT ..P4.. = 1/2 NPT |
коммутирующий выход ..S300 =реле, разъем M12 ..S30D =активный 24 В пост.ток, разъем M12 частотный выход ..F300 =разъем M12. 500 Гц ..F390 =разъем M12, 50…1000 Гц аналоговый выход ..L303 =разъем M12, 0-20 мA ..L343 =разъем M12, 4-20 мA ..L443 =разъем DIN, 4-20 мA компактный электронный блок* ..C30R =2x Откр колл. PNP ..C30M=2x Откр колл. NPN ..C34P =4-20 мA, 1xОткр. колл. PNP ..C34N =4-20 мA, 1xОткр. колл. NPN электронный счетчик ..E14R =ЖКД, 0(4)-20 мA, 2xреле, 1 м кабеля ..E34R =ЖКД, 0(4)-20 мA, 2xреле, разъем M12 электронный дозатор ..G14R =ЖКД, 0(4)-20 мA, 2xреле, 1 м кабеля ..G34R =ЖКД, 0(4)-20 мA, 2xреле, разъем M12 |
| ..16.. = 2.0 - 16.0 л/мин | ..B3.. = G 3/8 ..B4.. = G 1/2 ..B5.. = G 3/4 ..P3.. = 3/8 NPT ..P4..= 1/2 NPT ..P5.. = 3/4 NPT |
|||
| ..22.. = 3.2 - 22.0 л/мин ..32.. = 4.0 - 32.0 л/мин |
..B4.. = G 1/2 ..B5.. = G 3/4 ..B6.. = G 1 ..P4.. = 1/2 NPT ..P5.. = 3/4 NPT ..P6.. = 1 NPT |
|||
| ..40.. = 4,0 - 40,0 л/мин ..50.. = 5,0 - 50,0 л/мин ..63.. = 6,3 - 63,0 л/мин ..80.. = 8,0 - 80,0 л/мин ..99.. = 10,0 - 100 л/мин |
..B5.. = G 3/4 ..B6.. = G 1 ..P5.. = 3/4 NPT ..P6.. = 1 NPT |
Комплект поставки
Стандартная поставка включает:
- Компактный вихревой расходомер, модель: DVZ
- Инструкцию по эксплуатации.
