Реле давления электронное PDL (KOBOLD)

Цена: По запросу

Наличие на складе: Уточняйте

Скачать оспросный лист на оборудование измерения давления

Для заказа или получения информации по продукции отправьте заявку:

Документация:

Реле давления электронное PDL: Руководство по эксплуатации

Размер файла: 693.7 КБ

Скачать

Основные характеристики

Материал	Латунь/пластик
Диапазон измерений	PDL-0: -0.9 ... -0.05 бар ... 2.5 ... 25 бар PDL-1: 0 ... +57 бар ... +30 ... +600 бар
Функция переключения	N/O / N/C
Соединение	G 1/4, 1/4 NPT внешняя резьба
Точность	< 1 % от полной шкалы

Реле давления используются для контроля и наблюдения уровня давления в резервуарах любых типов, например, в паровых котлах, баках для сжатого воздуха, для гидравлических и компрессорных установках, для холодильного машиностроения, систем водоснабжения и т.д.

Принцип действия

Используется пружинный упругий компонент измерения наряду с применением эффекта Холла. Доступно до 2 переключаемых выходов для заданного значения давления. Вентиляция при срабатывании реле давления осуществляется с помощью воздухопроницаемой мембраны, расположенной в верхней части корпуса. Выходной сигнал переключения может выбираться; либо Н.О., либо Н.З. Релейный выход можно регулировать локально с помощью регулировочного винта.

Реле давления - Н.О. и Н.З.
Без давления переключатель открыт. Если давление возрастает, переключатель закроется, как только приложенное давление превысит точку переключения. Эта функция переключения называется "Нормально Открытый". Соответственно, если давление снижается, переключатель откроется, как только приложенное давление упадает ниже точки переключения.

Без давления переключатель закрыт. Если давление возрастает, переключатель откроется, как только приложенное давление превысит точку переключения. Эта функция переключения называется "Нормально Закрытый". Соответственно, если давление снижается, переключатель закроется, как только приложенное давление упадает ниже точки переключения.

Технические характеристики

Параметр	Значение
Корпус	PDL-0...: латунь PDL-1...: анодированный алюминий
Верхняя часть	Пластик
Присоединение	G 1/4 , внешняя Опция: 1/4" NPT другие размеры под заказ
Измерительный элемент	PDL-0...: капсула, медный сплав PDL-1...: Винтовая головка, нерж. сталь 1.4571
Макс. температура	-20...+80 °C Среда -20...+80 °C Окружающая -30...+80 °C Хранение
Temperature comp. range	0...+80 °C
Температурный дрейф	0,4% / 10K
Предельная перегрузка	4-кратная (range ≤ 10 bar) 2-кратная (range ≥ 16 bar)
Электрическое подключение	Разъём M12x1 (4-полюсный) Опция: кабель
Переключающая функция	N.C. или N.O.
Диапазон регулировки	10...100% of F.S.
Регулировка точки перекл.	с помощью регулировочного винта
Воспроизводимость	< 1% of F.S.
Гистерезис переключения	≤ 5% of F.S., ≤ 10% of F.S. при 16 и 25 bar
Источник питания	10...30 VDC
Коммутационная способность	макс. 100 mA (макс. 30 VDC)
Класс защиты	IP 65 (IP 67 с кабельным выходом)

Механическое подключение

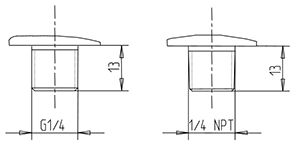

Монтажное положение реле давления является произвольным. Отводы давления должны быть подготовлены в соответствии со схемой соединений, приведенной ниже. Для герметизации используются соответствующие прокладки согласно DIN 16,258. Крутящий момент зависит от материала и типа используемой прокладки, а также от давления. Начальный крутящий момент не должен превышать 40 Нм. Место установки не должно подвергаться сильным вибрациям и нагреву. Должны соблюдаться допустимые условия окружающей среды.После механического и электрического соединения датчики будут готовы к использованию.

Электрическое подключение

Назначение контактов:

Контакт	Описание	Цвет проводов
1	+ (плюс источника питания)	коричневый
3	- (минус источника питания)	синий
4	Переключающий выход 1	чёрный
2	Переключающий выход 2	белый

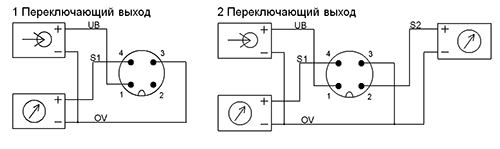

Электрическое подключение:

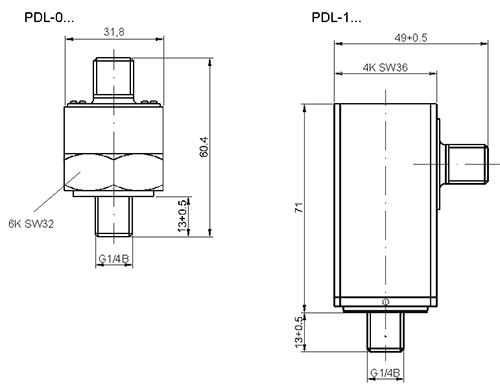

Габаритные размеры

Коды заказа

Модель	Описание	Выход	Подключение	Точка перкл. [bar] повышение давления
PDL-01	Электронное реле давления Латунный корпус С разъёмом M12x1	31=1 N/O контакт 32=2 N/O контакт 33=1 N/C контакт 34=2 N/ контакт 35=1 N/O + 1N/C	R2 = G 1/4 внеш. N2 = 1/4 NPT	C315 = -0,9 до -0,05 B126 = 0,005 до 0,1 B025 = 0,05 до 1 B045 = 0,013 до 2,5 B055 = 0,2 до 4 B065 = 0,3 до 6 B075 = 0,5 до 10 A095 = 2,5 до 25
PDL-11	Электронное реле давления Алюминиевый корпус С разъёмом M12x1	31=1 N/O контакт 32=2 N/ контакт 33=1 N/ контакт 34=2 N/C контакт 35=1 N/O + 1N/C	R2 = G 1/4 внеш. N2 = 1/4 NPT	A115 = 3 до 60 A125 = 5 до 100 A135 = 8 до 160 A145 = 13до 250 A155 = 20 до 400 A165 = 30 до 600

Комплект поставки

Стандартный комплект поставки включает:

Электронное реле давления модель: PDL;
Руководство по эксплуатации.
