Реле потока с дисковым дефлектором PSR/PSE (KOBOLD)
Документация:
Основные характеристики
| Материал | Нержавеющая сталь, латунь |
| Вода | PSR: 2.3 - 4.7 л/мин ... 47.6 - 67.2 л/мин PSE: 68 - 90 л/мин ... 383 - 533 л/мин |
| tmax | 110 °C |
| pmax | 100 бар |
| Соединение | G 1/4...1+1/2, 1/4...1-1/2 NPT внутренняя резьба |
Серии PSR и PSE используются для контроля над потоками жидкостей. Приборы поставляются с регулируемым ограничительным переключателем. Для мониторинга разрешены только жидкости с низкой степенью вязкости, совместимые с выбранным материалом. При использовании жидкостей более высокой вязкости появятся большие отклонения в указанном диапазоне.
Приборы относительно нечувствительны к загрязнениям, однако большие частицы могут блокировать затвор, что приведет к ошибочным сигналам тревоги; например, ферритовые частицы могут оседать на магните и привести к сбоям в работе. В случае сомнений, пожалуйста, свяжитесь с производителем.
Принцип работы
Устройства контроля потока KOBOLD серий PSE и PSR используются там, где необходимы экономичные и надежные приборы. В зависимости от скорости потока перегородка отклоняется и двигает постоянный магнит через балансир в переключаемый диапазон язычкового магнитоуправляемого контакта, установленного снаружи прибора.
Плоская пружина, которая также используется для поддержки балансира, толкает перегородку в исходное положение при отсутствии потока. Перегородки устройств измерения потока KOBOLD поставляются в полностью собранном виде с номинальным размером 40 или, для труб большего номинального размера, - поставляется без длины труб для прямого соединения со стандартными Т-образными частями. Уплотнение осуществляется при помощи политетрафторэтиленовой ленты.
Технические характеристики
| Максимальная средняя температура: | |
|---|---|
| Стандартная: | 110 °C |
| В опасных условиях: | -20…+70 °C (каучуковый уплотнитель) -10…+110 °C (фторкаучуковый уплотнитель) |
| Максимальное давление: | 25 бар (PSR-1132.., PSR-1140..) 100 бар (остальные) |
| Стойкость точек переключения: | ± 15% |
| Защита: | IP 65 |
| Предпочтительное монтажное положение: | горизонтальное только вертикальный (PSE-1x52/PSE 1x14) |
| Вход/сток: | 5 x ДУ в каждом случае |
Материал
| PSR-11… / PSE-11... | PSR-12… / PSE-12... | |
|---|---|---|
| Корпус | Медь 58 | Нержавеющая сталь 1.4301 |
| Дефлектор | Нержавеющая сталь 1.4301 | Нержавеющая сталь 1.4301 |
| Плоская пружина | Нержавеющая сталь 1.4310 | Нержавеющая сталь 1.4310 |
| Балансир | Нержавеющая сталь 1.4310 | Нержавеющая сталь 1.4310 |
| Муфта | Медь 58 | Нержавеющая сталь 1.4301 |
| Контровочная шайба | Медь 58 | Медь 58 |
| Магнит | Оксидная керамика | Оксидная керамика |
| Мундштук | Полиамид, усиленное стекловолокно | Полиамид, усиленное стекловолокно |
| Соединительный кабель | ПВХ | ПВХ |
| Уплотнительное кольцо | Каучук | Фторкаучук |
Габаритные размеры

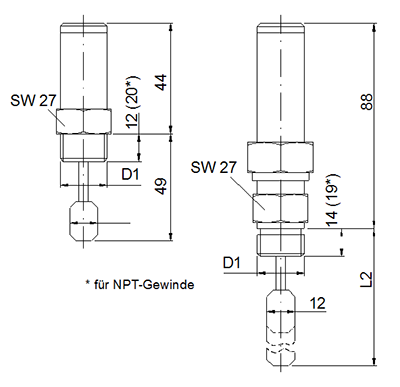

PSE-..49, PSE-..52, PSE-..14:
| Модель | D1 | L2 (мм) |
|---|---|---|
| PSE-..52 | R 1/2 | 52 |
| PSE-..14 | R 1/2 | 114 |

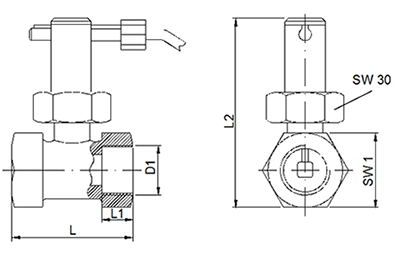

PSR:
| Модель | D1 | L (мм) |
L1 (мм) |
L2 (мм) |
SW 1 |
|---|---|---|---|---|---|
| PSR-..08 | G 1/4 | 50 | 10 | 80 | 27 |
| PSR-..10 | G 3/8 | 50 | 10 | 80 | 27 |
| PSR-..15 | G 1/2 | 50 | 10 | 80 | 27 |
| PSR-..20 | G 3/4 | 50 | 10 | 81,5 | 32 |
| PSR-..25 | G 1 | 50 | 10 | 84 | 2739 |
| PSR-..32 | G 1 1/4 | 50 | 10 | 112 | 2746 |
| PSR-..40 | G 1 1/2 | 50 | 10 | 119 | 55 |
Коды заказа
| Специальные диапазоны переключения* | Номинальный размер | Дробность л/мин вода | Модель | Соединение | Тип контакта /ПВХ - кабель | ||
|---|---|---|---|---|---|---|---|
| Скорость восходящего потока л/мин. вода | Скорость нисходящего потока л/мин. вода | Материал - медь | Материал – нержавеющая сталь | ||||
| 2,3 - 4,7 | 1,6 - 4,6 | ДУ* 8 | 30 | PSR-1108 3... | PSR-1208 3... | R08= G 1/4 N08= 1/4 НТР** |
Стандарт R1= размыкающий контакт, 1,5м Специальный U1= переключающий контакт 1,5м R2= размыкающий контакт, 2,0 м R4= размыкающий контакт 3,0 м R6= размыкающий контакт, 4,0 м R8= размыкающий контакт, 5,0 м |
| 2,3 - 5,5 | 2,8 - 6,0 | ДУ 10 | 40 | PSR-1110 3.. | PSR-1210 3... | R10= G 3/8 N10= 3/8 НТР |
|
| 2,5 - 6,4 | 1,9 - 6,3 | ДУ 15 | 45 | PSR-1115 3... | PSR-1215 3... | R15= G 1/2 N15= 1/2 НТР |
|
| 7,7 - 13,4 | 5,9 - 13,0 | ДУ 20 | 80 | PSR-1120 6.. | PSR-1220 6.. | R20= G3/4 N20= 3/4 НТР |
|
| 7,4 - 18,2 | 7,3 - 17,2 | ДУ 25 | 130 | PSR-1125 8... | PSR-1225 8... | R25= G 1 N25= 1 НТР |
|
| 19,7 - 36,8 | 20,0 - 32,4 | ДУ 32 | 160 | PSR-1132 B... | PSR-1232 B... | R32= G 1 1/4 N32= 1 1/4 НТР |
|
| 23,1 - 57,9 | 23,5 - 53,1 | ДУ 40 | 300 | PSR-1140 B | PSR-1240 B... | R40= G 1 1/2 N40= 1 1/2 НТР |
|
| Специальные диапазоны переключения* | Номинальный размер | Дробность л/мин вода | Модель | Соединение | Тип контакта /ПВХ - кабель | ||
|---|---|---|---|---|---|---|---|
| Скорость восходящего потока л/мин. вода | Скорость нисходящего потока л/мин. вода | Материал - медь | Материал – нержавеющая сталь | ||||
| 4,7 - 6,5 | 3,4 - 6,1 | ДУ 8 | 30 | PSR-1108 2.. | PSR-1208 2.. | R08= G 1/4 N08= 1/4 НТР |
Стандарт R1= размыкающий контакт, 1,5м Специальный U1= переключающий контакт 1,5м R2= размыкающий контакт, 2,0 м R4= размыкающий контакт 3,0 м R6= размыкающий контакт, 4,0 м R8= размыкающий контакт, 5,0 м |
| 5,7 - 7,7 | 4,5 - 7,6 | ДУ 8 | 30 | PSR-1108 1.. | PSR-1208 1.. | ||
| 5,5 - 7,1 | 4,4 - 6,9 | ДУ 10 | 40 | PSR-1110 2... | PSR-1210 2.. | R10= G 3/8 N10= 3/8 НТР |
|
| 6,6 - 8,7 | 5,6 - 8,5 | ДУ 10 | 40 | PSR-1110 1... | PSR-1210 1.. | ||
| 8,3 - 10,7 | 7,0 - 10,3 | ДУ 15 | 45 | PSR-1115 2... | PSR-1215 2.. | R15= G 1/2 N15= 1/2 НТР |
|
| 9,2 - 12,4 | 8,0 - 11,8 | ДУ 15 | 45 | PSR-1115 1... | PSR-1215 1.. | ||
| 17,8 - 24,9 | 14,9 - 23,3 | ДУ 20 | 80 | PSR-1120 5... | PSR-1220 5.. | R20= G3/4 N20= 3/4 НТР |
|
| 20,4 - 30,0 | 16,3 - 28,3 | ДУ 20 | 80 | PSR-1120 4... | PSR-1220 4.. | ||
| 34,6 - 48,3 | 30,6 - 46,7 | ДУ 20 | 80 | PSR-1120 1... | PSR-1220 1.. | R25= G 1 N25= 1 НТР |
|
| 17,7 - 26,8 | 12,8 - 24,7 | ДУ 25 | 130 | PSR-1125 7... | PSR-1225 7.. | ||
| 26,0 - 36,3 | 21,4 - 34,1 | ДУ 25 | 130 | PSR-1125 5... | PSR-1225 5.. | ||
| 29,8 - 42,8 | 24,7 - 40,9 | ДУ 25 | 130 | PSR-1125 4... | PSR-1225 4.. | ||
| 47,6 - 67,2 | 43,9 - 64,9 | ДУ 25 | 130 | PSR-1125 1... | PSR-1225 1.. | ||
| Специальные диапазоны переключения* | Для трубок с диаметром(мм) | дробность м?/ч вода | Модель | Соединение | Тип контакта / ПВХ - кабель | ||
|---|---|---|---|---|---|---|---|
| Скорость восходящего потока л/мин. вода | Скорость нисходящего потока л/мин. вода | Материал - медь | Материал – нержавеющая сталь | ||||
| 68 - 90 | 61 - 83 | 50 | 30 | PSE-1149 8... | PSE-1249 8... | R15= G 1/2 N15= 1/2 НТР |
Стандарт R1= размыкающий контакт, 1,5м Специальный U1= переключающий контакт 1,5м R2= размыкающий контакт, 2,0 м R4= размыкающий контакт 3,0 м R6= размыкающий контакт, 4,0 м R8= размыкающий контакт, 5,0 м |
| 183 - 250 | 170 - 233 | 80 | 100 | ||||
| 320 - 400 | 300 - 383 | 100 | 150 | ||||
| 700 - 917 | 667 - 900 | 150 | 200 | ||||
| 50 - 62 | 43 - 58 | 50 | 30 | PSE-1152 0... | PSE-1252 0... | R15= G 1/2 N15= 1/2 НТР |
|
| 155 - 183 | 143 - 167 | 80 | 100 | ||||
| 217 - 267 | 200 - 250 | 100 | 150 | ||||
| 558 - 600 | 517 - 592 | 150 | 200 | ||||
| 92 - 113 | 70 - 103 | 100 | 150 | PSE-1114 9... | PSE-1214 9... | R15= G 1/2 N15= 1/2 НТР |
|
| 200 - 283 | 167 - 233 | 150 | 200 | ||||
| 383 - 533 | 333 - 467 | 200 | 200 | ||||
*Listed values are valid only for horizontal installation.
ДУ – условный диаметр
НТР – нормальная трубная резьба
Комплект поставки
Стандартный комплект поставки ключает:
- Устройство контроля расхода жидкостей моделиl: PSR-.. / PSE-..
- Руководство по эксплуатации
