Ротаметр цельнометаллический электроконтактный BGF (KOBOLD)

BGF Ротаметр цельнометаллический электроконтактный
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер-счетчик цельнометаллический электроконтактный BGF: Руководство по эксплуатации
Расходомер-счетчик цельнометаллический электроконтактный BGF: Руководство по эксплуатации
Размер файла: 3.3 MБ

Основные характеристики

Материал Нержавеющая сталь, специальное исполнение по запросу
Вода 10 - 100 л/ч ... 4 000 - 40 000 л/ч
Воздух 0.3 - 3 Нм3/ч ... 110—1100 Нм3
tmax 350 °C
pmax PN 40
Соединение фланец DN 15...80, ANSI 3/4 ". . .3"
Точность ± 1.6 в соответствии с VDI

Расходомер BGF предназначен для измерений жидких и газообразных продуктов в трубопроводах. Особое преимущество состоит в том, что прибор может быть использован для  всех направлений течения потока. Прибор показывает текущей уровень потока в единицах измерения объема или массы за  единицу времени.

Область применения:  измерение расхода жидкости или газа, дозировки, мониторинг, регулирование и контроль жидкостных и газовых сред.  Расходомер разработан так, что благодаря его дизайну, он идеально подходит для работы в сложных и неблагоприятных условиях.

Для контроля и мониторинга рабочего процесса прибора можно оборудовать дополнительным электрическим оборудованием.

BGF с подгруппами
BGF-S - нержавеющая сталь
BGF-P - ПТФЭ (политетрафторэтилен)

BGF - фотографии общего вида

Принцип работы

Измерительный элемент состоит из кольца с острыми краями и конического измерительного сенсора с нажимной пружиной.

Если среда течет с достаточной скоростью через измерительное кольцо, положение измерительного эталона будет изменяться до тех пор, пока гидродинамическая сила и измерительный эталон с противодействием/натяжением пружины не придут в равновесие.
Положение измерительного сенсора служит мерой расхода потока и преобразуется во вращательное движение постоянным магнитом, встроенным в измерительный сенсором через магнитную систему слежения. Затем он передается на шкалу измерений и дополнительное электрическое оборудование.

Расходомер состоит из цилиндрического патрубка с фланцевым соединением с обеих сторон, измерительного кольца, плотно вставленного в него, и конического измерительного сенсора, двигающегося вертикально.

Положение измерительного эталона, вызванное расходом потока, преобразуется во вращательное движение стрелки блока аналогового индикатора под действием встроенного  постоянного магнита через магнитную систему слежения.

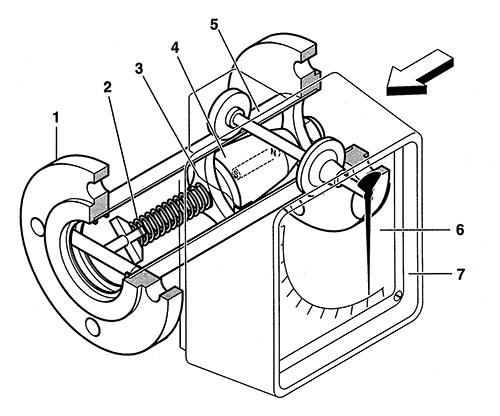

BGF - Устройство и принцип работы
  1. Фитинг
  2. Направляющая пружина
  3. Измерительное кольцо
  4. Измерительный сенсор
  5. Магнитная система слежения
  6. Шкала
  7. Индикаторный блок

Вход

Измеряемый параметр: Объемный расход.

Таблица диапазонов измерений:

Номинальный диаметрa (DN) Измерительный диапазон Диапазон измерений для воды при 1000 кг/м3 Диапазон измерений для воздуха при абсолютном давлении 1.013 бар Потеря давления (мбар) Примечания
15 I 16 – 160 л/ч 0.5 – 4.6 м3/ч 110 1)
J 25 – 250 л/ч 0.7 – 7.0 м3/ч 110 1)
K 40 – 400 л/ч 1.0 – 11 м3/ч 110 1)
L 60 – 600 л/ч 1.7 – 17 м3/ч 120 1)
25 I 16 – 160 л/ч 0.5 – 4.6 м3/ч 110 1)
J 25 – 250 л/ч 0.7 – 7.0 м3/ч 110 1)
K 40 – 400 л/ч 1.0 – 11 м3/ч 110 1)
L 60 – 600 л/ч 1.7 – 17 м3/ч 120 1)
M 100 – 1000 л/ч 3 – 30 м3/ч 90 1)
N 160 – 1600 л/ч 4 – 46 м3/ч 105 1)
P 250 – 2500 л/ч 7 – 70 м3/ч 130 1)
Q 400 – 4000 л/ч 11 – 110 м3/ч 240 1)
40
Особые модификации
P 250 – 2500 л/ч 7 – 70 м3/ч 75 1)
Q 400 – 4000 л/ч 11 – 110 м3/ч 110 1)
R 600 – 6000 л/ч 17 – 170 м3/ч 130 1)
50 Q 400 – 4000 л/ч 11 – 110 м3/ч 100 1)
R 600 – 6000 л/ч 17 – 170 м3/ч 110 1)
S 1000 – 10000 л/ч 29 – 290 м3/ч 120 1)
T 1600 –16000 л/ч 46 – 460 м3/ч 130 1)
U 2500 – 25000 л/ч 70 – 700 м3/ч 200 1)
80 T 1600 – 16000 л/ч 46 – 460 м3/ч 110 1)
U 2500 – 25000 л/ч 70 – 700 м3/ч 130 1)
V 4000 – 40000 л/ч 110 – 1100 м3/ч 200 1)
1) с магнитным держателем PP/PTFE

Выходы

Выход Описание
Двоичный выход Используя инициатор сегментно-щелевого типа или эксцентриковые диски микропереключателей, можно установить любую точку переключения между 10% и 90% расхода
Измерительные датчики предельных величин KEI 1 или  KEI 2 1 или 2 датчика предельных величин,
типа SJ 3,5N, прозводитель Pepperl+Fuchs (есть возможность заказа особых переключателей, например модификация SN)
Измерительные датчики предельных величин KEM 1 или KEM 2 (особая модификация) Двухпозиционные микропереключатели
KEM 1 = 1 перекидной микропереключатель
KEM 2 = 2 перекидных микропереключателей KEM 1 = 1
Максимальная пропускная мощность перекрывающего контакта:
230 VAC (напряжение переменного тока)  50/60Гц 6 A
24 VDC (напряжение переменного тока) 0.5 A
110 VDC (напряжение переменного тока) 0.2 A
Аналоговый выход с ES магнитоэлектрическим преобразователем Магнитно-электрический преобразователь калибруется по цене деления шкалы на заводе-производителе. Выходной сигнал подается только через двухпроводной канал 4-20мА. Как правило,  напряжению 4-20 мА соответствует  протокол HART, в качестве альтернативы можно использовать PROFIBUS PA.
Трансмиттер ES с сигнальным выходом PROFIBUS PA

Для преобразователей ES возможно использование с PROFIBUS PA версией под обозначением типа ES-PPA.  Для более подробных деталей, следует обратиться к отдельному Руководству по эксплуатации ES-PPA.

Аналоговый выходной сигнал преобразователь угла поворота KINAX 3W2

Выходной сигнал преобразователя угла поворота калибруется по цене деления шкалы на заводе-производителе. Выходной сигнал составляет 4-20 мА в двухпроводном подключении; или альтернативный вариант 0-20 мА в четырехпроводном или трехпроводном подключении. Сигнал равный 4 мА соответствует цене деления шкалы расхода 0 (0 мА для модификации 0-20 мА)  5.6 мА соответствуют 10 % цены деления расходомерной шкалы (2мА). 20 мA соответствуют 100 % цены деления расходомерной шкалы.

Технические характеристики

Параметр Значение
Условия эксплуатации Вода 20 °C
Погрешность измерений BGF-S/P +/-2.0 % от верхнего предела измерительного диапазона для индикатора измерений
Дополнительная погрешность измерений для:
ES = +/- 0.2%
KINAX 3W2 = +/- 0.5%
Повторяемость +/- 0.5 % от верхнего предела измерительного диапазона
Воздействие температуры окружающей среды
  1. Без электрического оборудования и с датчиком предельных величин воздействие окружающей среды отсутствует
  2. С преобразователем KINAX: +/- 0.2 % / 10 K при номинальной температуре 23 °C
  3. С преобразователем ES: +/- 0.5 % / 10 K при номинальной температуре 22 °C
Воздействие температуры измеряемой среды Отклонения температуры измеряемой среды от температуры, наблюдаемой при калибровке, могут вызвать погрешность показаний, пропорциональную этому отклонению, из-за изменения концентрации измеряемой среды. Изменения коэффициента вязкости могут вызвать нелинейные погрешности измерений.
Диапазоны температуры окружающей среды Без дополнительных электрических устройств:
-40 °C to +80 °C
C предельными преобразователями:
-40 °C to +65 °C
С преобразователем выходного сигнала KINAX:
-40 °C to +60 °C
C преобразователем выходного сигнала ES:
-40 °C to +70 °C
В версиях прибора для работы в опасных областях  обратите внимание на максимально возможную температуру окружающей среды указанную в сертификате на проведение типовых работ.
Температура хранения Температура хранения совпадает с диапазоном допустимых температур окружающей среды.
Климатическая категория Защищенные от погодных явлений и/или не отапливаемые помещения, класс C в соответствии с  IEC 654 Part 1
Степень защиты IP 65
Противоударная устойчивость/устойчивость к вибрации Расходомер необходимо защищать от сильных сотрясений и вибраций, которые могут повлечь за собой повреждения.
Электромагнитная совместимость EN 61000-6-2:1999 помехозащищённое промышленное оборудование
EN 50081-1 Испускаемые помехи окружающей среды
EN 55011:1998+A1:1999 Группа 1, Класс B
NAMUR рекомендация NE 21
Диапазон температур измеряемой среды

BGF-S*****S* от -40 °C до 350 °C
BGF-S*****P* от -20 °C до 125 °C
BGF-S*****K* от -0 °C до 80 °C
BGF-P*****P* от -20 °C до 125 °C
BGF-P*****K* от -0 °C до 80 °C

Вес:

Номинальный размер Примерный вес [кг]
15 4
25 5
40 6,9
50 9,3
80 12,8
¾“, 150 lbs, ANSI B16.5 3
1“, 150 lbs, ANSI B16.5 4,2
1 ½“, 150 lbs, ANSI B16.5 6
2“, 150 lbs, ANSI B16.5 7,5
3“, 150 lbs, ANSI B16.5 13
¾“, 300 lbs, ANSI B16.5 3.4
1“, 300 lbs, ANSI B16.5 4.7
1 ½“, 300 lbs, ANSI B16.5 6.8
2“, 300 lbs, ANSI B16.5 8.5
3“, 300 lbs, ANSI B16.5 14.5

Условия установки

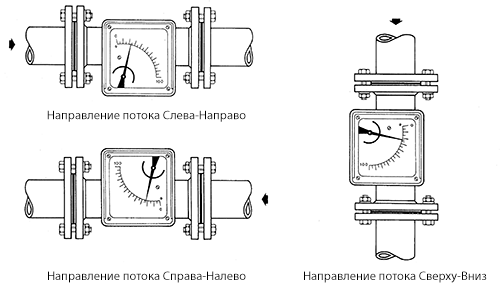

BGF - Условия установки

Габаритные размеры

Алюминиевый корпус индикаторного блока; Направление потока: сверху вниз.

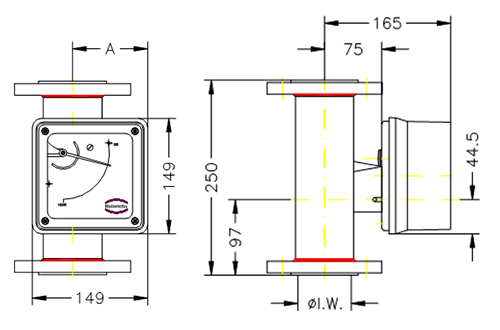

Габаритные размеры BGF Алюминиевый корпус

Размеры:

DN PN Внутренний диаметр A
15 40 26 74
25 40 32 77
40 40 46 88
50 40 70 97
80 16 102 113

Чертежи подключения нагрева.

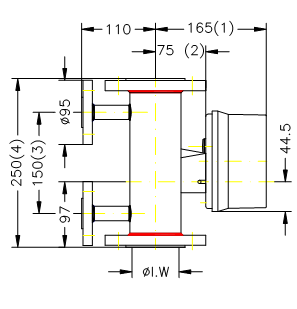

Подключение нагрева BGF

Корпус индикаторного блока, изготовленный из нержавеющей стали; Направление потока: сверху вниз

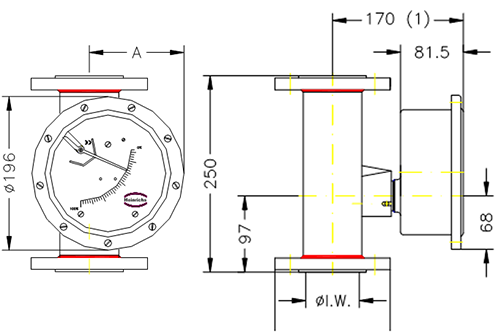

Габариты BGF корпус из нержавеющей стали

Размеры:

DN PN Inside diameter A
15 40 26 100
25 40 32 103
40 40 46 110
50 40 70 122
80 16 102 138

Приборы серии BGF могут быть снабжены следующими фланцами:

Фитинг Фланец
DN 15 DN 15 PN 40 от C DIN 2501
DN 15 PN 40 от N DIN 2512
¾“ 150 lbs RF ANSI B16.5
¾“ 300 lbs RF ANSI B16.5
¾“ 300 lbs RTJ ANSI B16.5
DN 25 DN 25 PN 40 от C DIN 2501
DN 25 PN 40 от N DIN 2512
1“ 150 lbs RF ANSI B16.5
1“ 300 lbs RF ANSI B16.5
1“ 300 lbs RTJ ANSI B16.5
DN 50 DN 50 PN 40 от C DIN 2501
DN 50 PN 40 от N DIN 2512
2“ 150 lbs RF ANSI B16.5
2“ 300 lbs RF ANSI B16.5
DN 80 DN 80 PN 40 от C DIN 2501
DN 80 PN 40 от N DIN 2512
3“ 150 lbs RF ANSI B16.5
3“ 300 lbs RF ANSI B16.5

Соединения в измерительном механизме

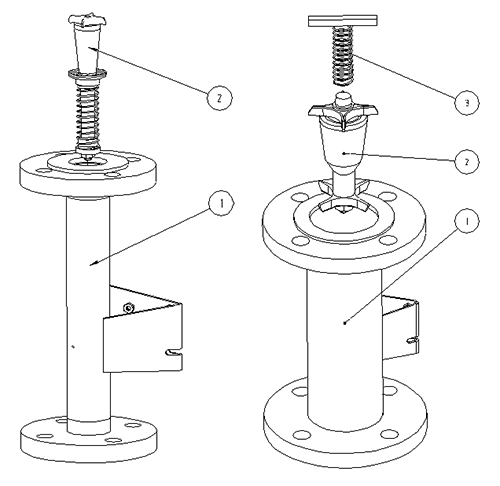

Соединения в измерительном механизме BGF
Название Номер детали
Фитинг 1
Измерительный элемент 2
Пружинный упор 3
