Сигнализатор уровня емкостной NCW (KOBOLD)

Документация:
Основные характеристики
Материал | Нержавеющая сталь, ПВДФ |
tmax | 90 °C |
Pmax | 10 бар |
Соединение | G 1, G 2 внешняя резьба, Адаптер: G 1+1/4, G 1+1/2, круглый фланец , приварная муфта 1 релейный выход, SPDT (однополюсный переключатель) |
Измерительная система NCW основана на емкостном методе измерения. Измерительный зонд и стенка резервуара или второй электрод соответственно образуют пластины конденсатора, среда в резервуаре является диэлектриком. Ёмкость зависит от среды. Она низка, когда измерительный зонд не покрыт (пустой бак) и увеличивается, когда среда касается измерительного щупа. Это изменение регистрируется с помощью сменного модуля и выдается в качестве сигнала предельного значения.
Основные модели
NCW-N
Жесткий зонд в PTFE, для общего применения в металлических цистернах.
NCW-T
Жесткий зонд в PTFE с трубкой из нержавеющей стали. Для продуктов с низкой диэлектрической проницаемостью и неметаллических резервуаров.
NCW-H
Жесткий зонд в PTFE со специальной резьбой из нержавеющей стали для высоких температур (125 °C).
NCW-S
Двойной жесткий зонд в PVDF для неметаллической резервуаров, содержащих агрессивные жидкости, которые вредят нержавеющей стали.
Технические характеристики
Параметр | Значение |
---|---|
Принцип измерения | емкостной |
Измеряемая длина | 265…4000 mm (более короткие под заказ) |
Температура среды | max. 90 °C (модель NCW-H до 125 °C) |
Температура воздуха | -10… +60 °C |
Max. давление | PN 10 |
Диэл. проницаемость | εr = min. 1.5 |
Материалы | Корпус: поликарбонат Присоединение: Нерж. сталь 1.4305 (модели NCW-N, NCW-H, NCW-T) PVDF (модель NCW-S) зонд: нерж. сталь с покрытием PTFE для моделей NCW-N и NCW-H PVDF покрытие для модели NCW-S Трубка из нерж. стали 1.4305 (нерж. сталь с покрытием PTFE) для модели NCW-T |
Механическое подключение | G 1 внешняя резьба для моделей NCW-N, NCW-H, NCW-T G 2 внешняя резьба для модели NCW-S Адаптер для моделей NCW-N, NCW-H, NCW-T: резьба G 1 ¼, G 1 ½ круглый фланец (не для NCW-S) Ø 110 mm, 200 mm Приварной адаптер (не для NCW-S) Ø внеш. 40 mm |
Напряжение питания | 18…36 VDC, 24 VAC, 110 VAC, 230 VAC, 50/60 Hz |
Мощность | max. 1 VA |
Электр. подключение | 1 (2) кабельный ввод |
Контакты | релейный выход |
Релейный выход | max. 250 VAC, 1 A |
Класс защиты | IP 65 |

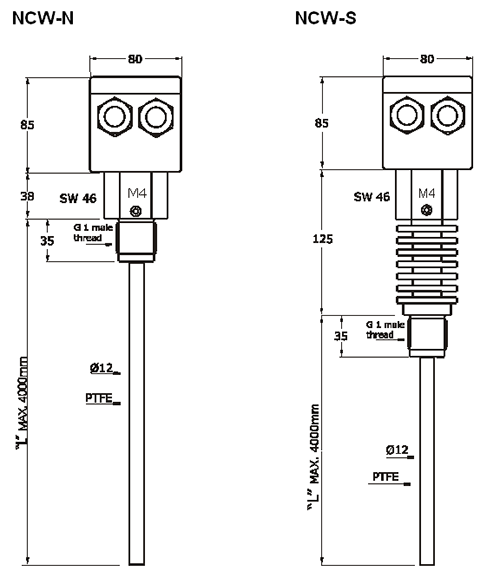

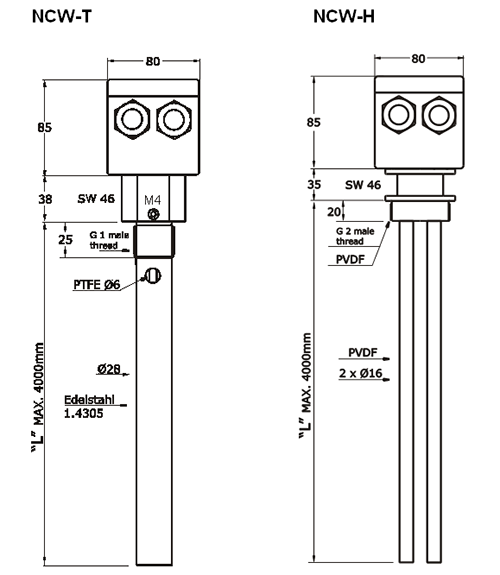

Габаритные размеры


Коды заказа
Пример: NCW-N 1 2G6 0 0
Модель | Длина электрода | Мех. подключение | ATEX | Питание |
NCW-N... (Стандарт) NCW-H... (Высокая температура) NCW-T… (с опорной трубой) |
..1.. = до 1 метра ..2.. = до 2 метров ..3.. = до 3 метров ..4.. = до 4 метров |
..2G6.. = G 1, нерж. сталь | 0 = без | ..0 = 230 VAC ..4 = 110 VAC ..2 = 24 VAC ..3 = 18..36 VDC |
NCW-S… (2 датчика с присоединением PVDF) |
..9G9.. = G 2, PVDF |
* Пожалуйста, указывайте длину „L“ при заказе.
Комплект поставки
Стандартный комплект включает:
- Емкостной датчик уровня модель: NCW
- Руководство по эксплуатации
