Сигнализатор уровня сыпучих тел маятниковый PLS (KOBOLD)

PLS Сигнализатор уровня сыпучих тел маятниковый
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Сигнализатор уровня сыпучих тел маятниковый PLS: Руководство по эксплуатации
Сигнализатор уровня сыпучих тел маятниковый PLS: Руководство по эксплуатации
Размер файла: 484.7 КБ

Основные характеристики

Материал Алюминий, EPDM
Длина маятника до 2 000 мм
tmax 80 °C
Pmax -0.1 ... 0.5 бар
Соединение фланец из алюминия
Контакт макс. 250 ВАC/3 A

Сигнализаторы уровня маятниковые модели PLS фирмы KOBOLD предназначены для контроля максимального уровня заполнения складских резервуаров и силосных хранилищ сыпучими материалами. Сигнализатор состоит из двух частей:
Алюминиевого корпуса с микропереключателем и соединительными клеммами, и маятникового штока с замерным конусом.

Сигнализатор устанавливается в вертикальном положении в области наполнительного патрубка. При заполнении силосного хранилища сыпучим материалом образуется коническая поверхность, что приводит к смещению замерного конуса сигнализатора уровня по мере увеличения уровня заполнения. При помощи магнетической силы это перемещение передается от маятникового штока к микропереключателю без фактического контактирования.

Монтаж

Сигнализаторы уровня модели PLS.200 могут применяться только для регистрации и контроля максимального уровня заполнения складских резервуаров. Изделие устанавливается исключительно в верхней части складского резервуара.

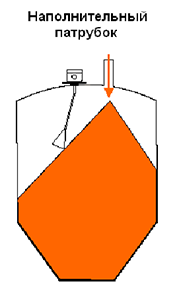

Пример монтажа PLS

Технические характеристики

Параметр Значение
Принцип измерения: маятниковый
Монтажная длина: 500 мм, 1000 мм, 1200 мм, 1500 мм, 2000 мм
Температура измеряемой среды: макс. 80 °C
Температура окружающей среды: макс. -20...+60 °C
Рабочее давление: макс. -0.1...+0.5 бар
Монтажное положение: вертикальное
Материалы конструкции изделия
Соединительный корпус: алюминий
Технологический фланец: алюминий
Сильфоны: EPDM (этиленпропилендиеновая резина)
Маятниковый шток: алюминий, 8 мм
Замерный конус: алюминий
Электрическое присоединение: посредством кабельного сальника M20 x 1.5
Контакт: микропереключатель (переключатель на два направления)
Значения электрической коммутации макс. 250 В переменного тока / 3 A
Класс защиты: IP 65
ATEX: II 2/1 D Ex tD A21 IP65 T85 °C Ta:-20/+60 °C
II 1 GD Ex ia IIC T6/Ex iaD 20 T85 Ta:-20/+60 °C

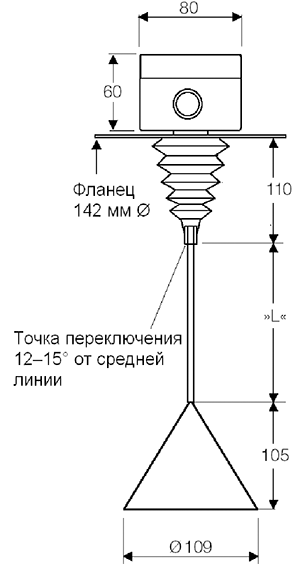

Габаритные размеры

Габаритные размеры PLS

Код заказа

Пример: PLS-200 EX 05

Модель Длина маятника L
PLS-200 EX 05 = 500 мм
10 = 1000 мм
12 = 1200 мм
15 = 1500 мм
20 = 2000 мм

Комплект поставки

Стандартный комплект поставки включает:

  • Сигнализатор уровня маятниковый для сыпучих материалов модели: PLS
  • Инструкцию по эксплуатации
