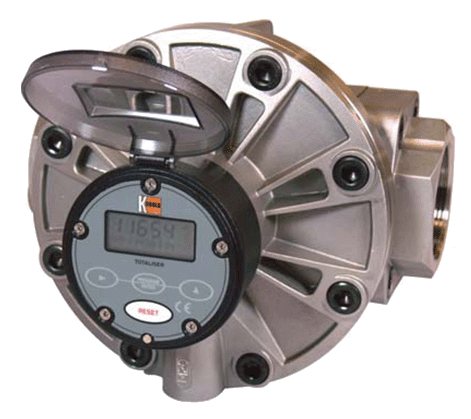

Винтовой расходомер OMG (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Винтовой расходомер OMG: Руководство по эксплуатации
Размер файла: 1.2 MБ
Основные характеристики
| Материал | Чугун, нержавеющая сталь |
| Вязкость | 1 - 5 000 мм2/с |
| Нефтепродукты | 0.1 - 10 л/мин ... 50 - 5 000 л/мин |
| tmax | 200 °C |
| pmax | 420 бар |
| Соединение | G 1/2 . . . 6 внутренняя резьба, фланец DN 15 ... 150 |
| Точность | ± 0.3 % от измеренной величины |
Изделие OMG фирмы Коболд является расходомером вытеснительного типа.
Измеряемая среда приводит в движение измерительный валик M. С каждым оборотом валика выдается точный объем. Эти вращательные движения передаются на дисплей A посредством полюсного колесика P и чувствительного элемента I.
Объемный расход может указываться на дисплее в любых единицах измерения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Корпус | литая сталь EN GJS-400 |
| Валики | азотированная сталь |
| Уплотнительные кольца | FPM |
| Подшипники | шариковые подшипники с глубокими дорожками качения с металлическими фиксаторами |
| Резьба датчиков | M 18 x 1 ( с уплотнительными кольцами на всякий случай ) |
| Диарпазон вязкостей | 1-5000 мм2/с |
| Фланец | сталь (номер материала 1.7139) |
| Магнитное колесико | сталь |
| Рабочая температура | от -20 до +200 °C (учитывайте ограничение при применении импульсного генератора) |

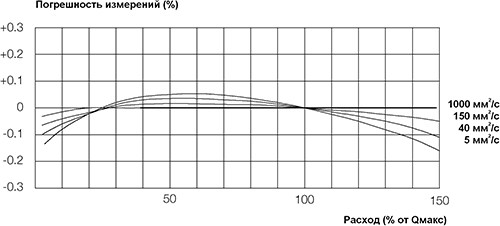

Погрешность измерений касается фактического расхода. График представляет характеристики винтового объемного расходомера модели OMG-.... Изделие имеет отдельный сертификат, так как каждое поставляемое изделие отличается от других.

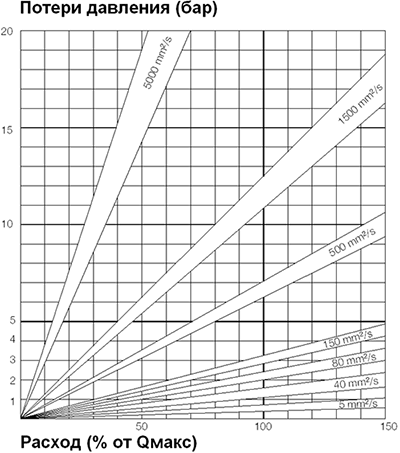

График потерь давления

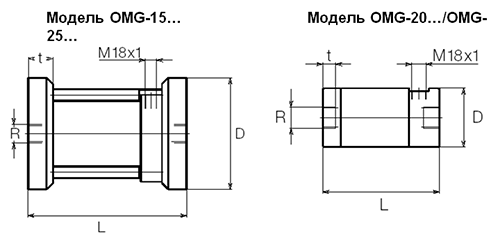

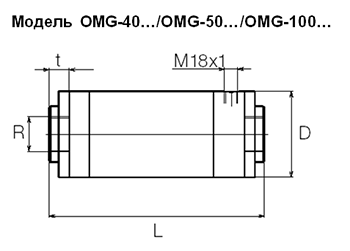

Габаритные размеры
| Модель | Трубная резьба | |||||
|---|---|---|---|---|---|---|
| R дюйм | p бар | L мм | D мм | t кг |
m кг | |
| OMG 15 | 1/2" | 250 | 145 | 90 | 16 | 4,6 |
| OMG 20 | 3/4" | 250 | 145 | 74 | 16 | 4,1 |
| OMG 25 | 1” | 250 | 215 | 104 | 18 | 11 |
| Модель | Трубная резьба | |||||
|---|---|---|---|---|---|---|
| R дюйм | p бар |
L мм |
D мм |
t кг |
m кг |
|
| 1 1/2" | 160 | 295 | 118 | 27,5 | 18 | |
| 2" | 100 | 355 | 138 | 30 | 29 | |
| 4" | 40 | 480 | 188 | 40 | 70 | |
Таблица подбора импульсного генератора
| Номер заказа | Система | Напряжение | Tmax | Pmax поверх. | Материал "сухая" гильза | Электрическое присоединение | Класс защиты |
|---|---|---|---|---|---|---|---|
| OMG../43 | Индуктивная PNP | от 10 до 30 В пост. тока | -20..+100°C (-25..+90°C) |
250 бар | Arcap/ керамика |
Угловой разъем со светодиодом и кабелем 3 м | IP 65 |
| OMK../46 | Индуктивная PNP | от 10 до 30 В пост. тока | -20..+100°C (-25..+90°C) |
40 бар | 1.4401/ керамика |
Угловой разъем со светодиодом и кабелем 3 м | IP 65 |
| OMG../44 OMH../44 |
Датчик Холла PNP | от 10 до 30 В пост. тока | -40..+150°C | 420 бар | Arcap | Кабель PTFE 3 м | IP 67 |
| OMG../45 OMH../45 |
Магнитная PNP | от 10 до 30 В пост. тока | -40..+250°C (0..+50°C)** |
420 бар | Arcap | Кабельная коробка / кабель PTFE 1 м |
IP 65 |
| OM../47 | Индуктивная Namur | от 5 до 25 В пост. тока | -25..+100°C | 40 бар | 1.4401/ керамика |
Кабель PVC 2 м EEx ia IIC T6 |
IP 68 |
Коды заказа
(Пример: OMG-15F15 P16/xx-S)
| Резьбовое соединение | Фланцевое соединение Уплотнительная поверхность в форме С, в соответствии с DIN 2526 |
|||||||
|---|---|---|---|---|---|---|---|---|
| Расход [л/мин] | Pмакс1[бар] | Импульсый/l 2 | Частота2[Гц] | Номер заказа | R | Номер заказа | Ду | P макс 1/3 [бар] |
| 0.1-10 | 250 | 1216 | 2.0-203 | OMG-15R15 | 1/2 | OMG-15F15 | 15 | 16/40/64/100/160/250 |
| 0.3-30 | 250 | 640 | 3.2-320 | OMG-20R20 | 3/4 | OMG-20F15 OMG-20F20 |
15 20 | 64/100/160/250 16/40 |
| 1-100 | 250 | 234 | 3.9-390 | OMG-25R25 | 1 | OMG-25F25 OMG-32F32 |
25 32 | 64/100/160/250 16/40 |
| 3.5-350 | 160 | 71 | 4.1-414 | OMG-40R40 | 1 1/2 | OMG-40F40 | 40 | 16/40/64/100/160 |
| 7-700 | 100 | 39.8 | 4.6-464 | OMG-50R50 | 2 | OMG-50F50 | 50 | 16/40/100 |
| 20-2000 | 40 | 16.8 | 5.6-560 | OMG-1HR1H | 4 | OMG-1HF1H | 100 | 16/40 |
| 50-5000 | 40 | 8.85 | 7.4-738 | OMG-1FR1F | 6 | OMG-1FF1F | 150 | 16/40 |
- Учитывайте ограничение при применении импульсного генератора.
- Импульсный генератор 44 и 45 имеет верхний импульс/л и частоту выходного сигнала (смотрите значения на паспортной табличке).
- Укажите требуемое значение номинального давления при размещении заказа (например: F15/16 = фланец DN 15 PN 16).
Комплект поставки
Стандартный комплект поставки включает:
- Винтовой расходомер модели: OMG;
- Датчик с измерительным преобразователем (только для OMG-../45);
- Инструкцию по эксплуатации.
