Выключатель уровня кондуктометрический NEK (KOBOLD)
Документация:
Основные характеристики
| Материал | PP, PPS |
| tmax | 85 °C |
| Pmax | 20 бар |
| Соединение | G 3/4 внешняя резьба, 3/4 NPT внешняя резьба |
Кондуктометрическое реле уровня серии NEK производства Kobold является готовым функциональным блоком, специально разработанным для контроля проводящих жидких сред в нестандартных условиях эксплуатации. Благодаря отсутствию подвижных и выступающих элементов в конструкции, данные реле идеально подходят для контроля нестандартных жидких сред, например с содержанием твердых примесей, низкой плотностью или высокой вязкостью. Двухходовая резьба, предусмотренная на реле, позволяет различные варианты установки изделия. Длина стержня может быть увеличена посредством установки дополнительной защитной трубки. Измерение уровня жидкости происходит по принципу проводимости. При контакте проводящей жидкости с обоими электродами изделия генерируется переменный ток малой силы, как следствие, состояние вывода меняется.
Технические характеристики
| Параметр | Значение |
|---|---|
| Корпус: | PPS (Rhyton) или полипропилен |
| Электроды: | нержавеющая сталь 1.4571 |
| Соединения: | наружная резьба R % или % NPT [нормальная трубная резьба] |
| Рабочая температура: | от -25 до +85 °C (PPS) [сульфид полифенилена] от -25 до +60 °C (полипропилен) |
| Максимальное давление: | 20 бар (PPS) 6 бар (полипропилен) |
| Монтажное положение: | горизонтальное или вертикальное |
| Контакты: | разомкнутый коллектор (NPN или PNP) сигнал при контакте с жидкой средой опция: реле (плавающий переключающий контакт) |
| Электрические соединения: | кабель с защитной оболочкой 2 метра трехжильный экранированный кабель (разомкнутый коллектор) пятижильный неэкранированный кабель (реле) |
| Электропитание: | 18-29 В постоянного тока < 20 мА |
| Задержка переключения: | 0.5 сек. в обоих положениях контактов |
| Чувствительность: | приблизительно 50 kQ |
| Минимальная проводимость: | приблизительно 28 ^S/см |
| Коммутационная способность: | разомкнутый коллектор: макс. 32 В / макс. 100 мА / защита от короткого замыкания реле: макс. 1 A / 30 В / защита от короткого замыкания |
| Степень защиты: | IP 68 |

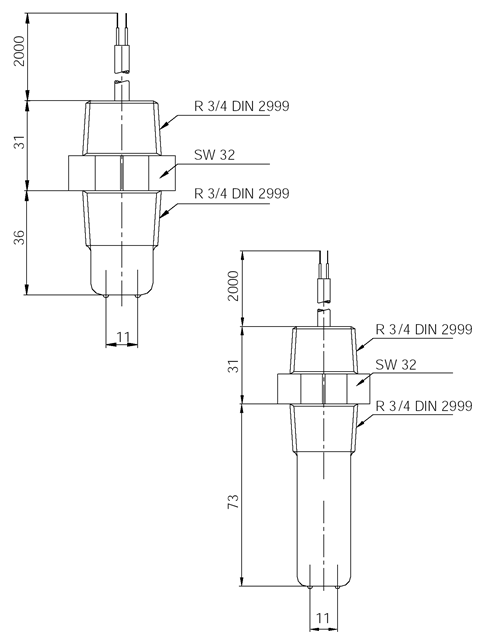

Габаритные размеры
Коды заказа
Пример: NBK-1136 R20 C
| Глубина погружения | Контакт | Модель | Механические соединения | Электрические соединения | |
|---|---|---|---|---|---|
| 36 мм | Открытый коллектор (NPN) | NEK-1136… | NEK-1236… | …R20 = R ¾ …N20 = ¾ NPT |
…C = поливинилхлоридный кабель 2 м |
| Открытый коллектор (PNP) | NEK-2136… | NEK-2236… | |||
| Реле (переключающий контакт) | NEK-3136… | NEK-3236… | |||
| 73 мм | Открытый коллектор (NPN) | NEK-1173… | NEK-1273… | ||
| Открытый коллектор (PNP) | NEK-2173… | NEK-2273… | |||
| Реле (переключающий контакт) | NEK-3173… | NEK-3273… | |||
Комплект поставки
Стандартный комплект поставки включает:
- Кондуктометрическое реле уровня модели: NEK-...
- Инструкцию по эксплуатации.
