Суммирующее устройство скорости потока ZOD-Z3 (KOBOLD)

ZOD-Z3 Суммирующее устройство скорости потока
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

ZOD-Z3 разработан специально для подсчета, отображения и передачи данных и скоростей потоков с расходомеров с импульсными и частотными выходами.

Прибор отобразит скорость потока, перенастраиваемый и совокупный итоги в инженерных единицах, указанных пользователем. Простая схема программирования с подсказками на английском языке значительно облегчит процесс программирования и необходимость обращаться к руководству по эксплуатации. Все программные настройки пользователя сохраняются даже при удалении батареи.

Внешние воздействия
ZOD-Z3 имеет устойчивое к УФ-лучам стекло со степенью защиты IP66/67 (Nema 4X) с винтами из нержавеющей стали и радоновыми кольцевыми уплотнениями. Выдерживает жесткие внешние и внутренние условия и соответствует требованиям директивы по ЭМС 89/336/EEC электромагнитной совместимости.

Характеристики
10-ти точечная линеаризация, ПИН-код защиты, NPN/PNP многодиапазонные импульсные выходы (масштабируемые и немасштабируемые), возможность отсечения низких частот, режим экономии энергии батареи, выходы на 4-20 мА, высокие/низкие потоковые сигналы с регулируемым уровнем нечувствительности, двойственные входы. Возможность IS-сертификации в директиве ATEX (о работе в потенциально взрывоопасной среде), соответствующей стандартам IS- приложения.

Соответствующие стандарты включают:
EN 61326  (защищенность в промышленных районах )
EN 62 326  ( загрязнения в промышленных районах )
EN 60529  ( степени защиты [ IP ] )

Установка
Разработан с возможностью установки на различные расходомеры, стены и прочие поверхности, включая цилиндрические и панельные. Доступны различные монтажные наборы. Прибор имеет автономное питание, а также возможность внешнего питания от источника постоянного напряжения или двухпроводного токового контура.

Дисплей

Функция полного теста жк- дисплея отображает все пункты и возможности в течение 5 секунд при входе в режим программирования

Rate –дисплей имеет опции сек, мин, час или день с последующими значениями (до пяти позиций) скорости и возможностью программирования до 3 «плавающих»знаков после запятой
8-значный Total –дисплей – кнопочный или удаленно перенастраиваемый – может быть запрограммирован на количество до 3 позиций после запятой
8-значный Accumulative Total –дисплей может быть запрограммирован на количество до 3 позиций после запятой. Перенастройка доступна только в режиме программирования, который может быть защищен паролем для обеспечения безопасности

Технические данные

Дисплей жидкокристаллический буквенно-цифровой на 8 символов размером 9мм ( 0.35 дюйма) со второй подстрокой  текстовых индексов, 8 из них – суммирующие, еще 5 – показатели. Программируется 0-3 десятичных знаков
Вход сигнала

универсальный импульсный/частотный вход, совместимый с реле, эффектом Холла, бесконтактными датчиками Namur, импульсным проводом, напряжением , током и катушкой (15мВ минимум). Максимальная входная частота – 10 КГц.

Минимальная частота входного потока для дисплея скорости - 0.1Гц с активированной возможностью отключения низких частот; 0.3Гц – с неактивной и 0.7Гц, если включена функция нелинейности. Результаты не имеют минимума.

Заряд батареи срок службы – 5-10 лет при программировании с циклом “Ultra Power Save”. Срок службы может снижаться  при соединении с катушечным входом турбинного расходомера. Дисплей скорости по умолчанию переключается на общий дисплей через 4 минуты после нажатия клавиши Скорость (Rate) в целях экономии заряда батареи  (защищен от обратного переключения)
Внешнее питание регулируемое -  8~24В постоянного тока  x 150мA или 4~20мA питания от контура
Память все запрограммированные и накопленные данные постоянно хранятся  энергонезависимой памяти
Импульсный выход NPN-PNP транзистор, масштабируемый (50Гц максимум) или немасштабируемый ( 5000Гц максимум), максимальная нагрузочная способность – 1А
Аналоговый выход двухпроводной контур 12-28В постоянного тока на 100-900 Ом нагрузки на контур, точность +/-0.25% фс, начальное программирование Zero и Span
Сигнальные выходы на выбор два NPN-PNP транзистора с возможностью программирования высокого и низкого потока сигнала с регулируемой нечувствительностью (сбрасываемый дифференциал). Максимальная резистивная нагрузка – 100 мА, напряжение  - 24 В постоянного тока
Физические характеристики

A) ударопрочное стекло со степенью защиты IP66 / 67 в армированном нейлоновом корпусе.
B) 3 изолированных входа с внутренней резьбой M20 или конической ½” NPT.
Г) Диаметр 125мм (5дюймов) x 61мм глубина (2.5 дюйма) x вес 400г (0.9фунта).
Д) Рабочий диапазон температур от -20ºC  дo +80ºC ( -4ºдо +176ºпо Фаренгейту).

Выбор конфигурации защищенный паролем ввод данных с подсказками на английском языке
Диапазон коэффициента входного потока импульс/литр, галлон, фунт и т. д. Программируемый диапазон – 0.001-9999999.999 с плавающей запятой при вводе коэффициента
Технические единицы на выбор литр, галлон, кубометр, кг, фунт / сек, мин, ч, день (скорость)
Преобразование скорости возможно отображение скорости в различных единицах измерения, например, итог в баррелях (нефть), а скорость в галлонах
Режимы батареи ультраэнергосбережение, режим ожидания или непрерывного отображения
Опция сдвоенного входа возможно программирование для вычислений  A+B, A-B, или A¸B (пропорция).

Монтаж

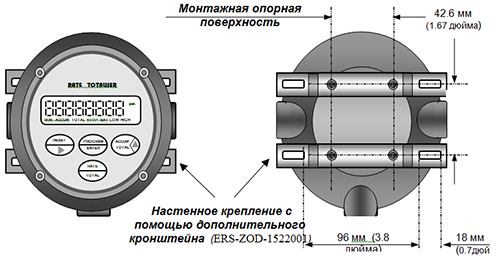

Монтаж на поверхности:

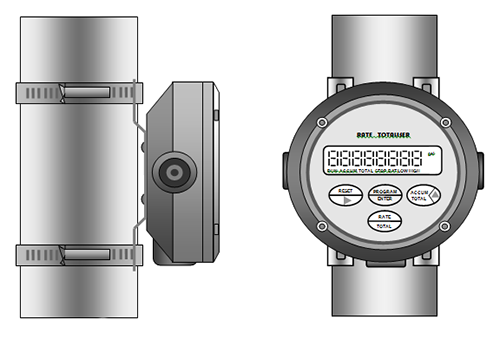

Монтаж на трубе:

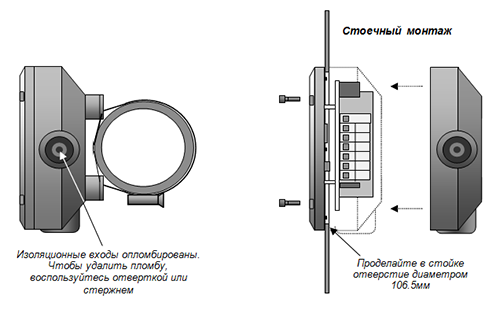

Монтаж на трубе и щитовой монтаж:

Коды заказа

Модель

Тип корпуса

Электрическое соединение/ кабель

Напряжение

Опции

Механическая защита



ZOD-Z3…



KS = универсальная опора
         (стандарт)

1 = 3 x кабельный вход M20

F3 = 8…24 В постоянного тока, батарея



 0 = нет

 0 = нет

KM¹ = встроенная опора

2 = 3 x кабельный вход, коническая резьба     1/2" NPT

F1² = 110 В переменного тока,
 8…24 В постоянного тока

R³ = 2 x реле
(для ZOD-Z3K)



PP = крепление на панели
        (IP20)

0² = винтовой зажим

F0² = 220 В переменного тока
8…24 В постоянного тока

= EExia IIB T4

S² = защитная пластиковая крышка
