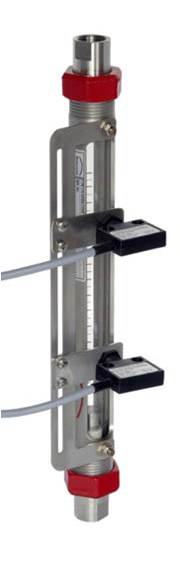

Ротаметры электроконтактные V30 (KOBOLD)

V30 Ротаметры электроконтактные
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Ротаметры электроконтактные V30: Руководство по эксплуатации
Ротаметры электроконтактные V30: Руководство по эксплуатации
Размер файла: 941.6 КБ

Измерительный прибор V30 используется для измерения прозрачных жидкостных и газообразных сред в трубопроводе. Шкала на устройстве демонстрирует расход среды, выраженный в объеме или массе на единицу времени.

Применение: измерение расхода, дозирование, наблюдение и регулировка жидкостной и газообразной средой. Устройство может быть оснащено одним или несколькими концевыми выключателями в целях автоматического контроля за ходом процесса.

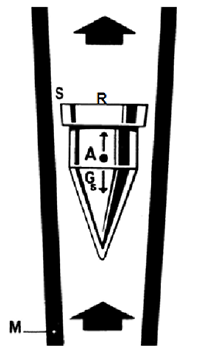

Принцип работы

Измерительный элемент состоит из поплавкового указателя и конической расходомерной трубки (M).

Принцип работы V30

Среда протекает снизу вверх через измерительное кольцо, поднимая поплавковый указатель до тех пор, пока выталкивающая сила (A) и вес поплавкового указателя (Gs) не окажутся в положении равновесия. По мере того как поплавковый указатель поднимается, кольцевой зазор (S) пропорциональный скорости потока, появляется между поплавковым указателем и стенкой измерительного патрубка. Высота подъема поплавка (R = линия считывания) в измерительном патрубке равна величине объема расхода потока. Расход считывается непосредственно со шкалы.

Полученные данные применимы исключительно для измеряемой среды, для которой калибровался прибор или для среды с такой же плотностью и вязкостью.

Технические характеристики

Измерительный диапазон Диапазон изменения параметра 10-100%
Наименьший измерительный диапазон 10-100 л/ч воды
Наибольший измерительный диапазон 1000-10000 л/ч воды
Измерительный диапазон 10:1
Класс точности 1,6
Направление потока с низу вверх
Дисплей   Уровень потока на стеклянном конусе
Условия окружающей среды Температура окружающей среды от 0°C до +60 °C
Температура хранения от -20°C до +60 °C
Климатическая категория Водостойкий и/или не нагреваемый, класс С, в соответствии со стандартом DIN IEC 654 часть 1
Защита от ударов и вибрации Устройство необходимо защищать от сильных ударов и сотрясений, которые могут повлечь повреждения прибора
Типичные условия эксплуатации Температура среды от 0°C до +80 °C
Прямой отрезок перед входом и выходом Прямой отрезок перед входом и выходом не требуется, если поток не прерывается. При сильно прерывающихся потоках, (например, регулирующие устройства или закрывающие устройства на входе в пределах 250 мм, необходимо обратиться к директиве VDI/VDE 3513
Физическое состояние Жидкость или газ
Плотность Жидкости: максимум до 2.0 кг/л
Газы: без ограничений

Вязкость Вязкость среды влияет на результаты измерений
Измерительное давление газов Результаты измерений соответствуют калиброванным данным измерений нанесенным на шкалу. Любые изменений условий или отклонения от нормальных условий будут причиной неправильного считывания даннх
Давление жидкостей См. раздел 6.
Потеря давления См. раздел 6.
Опции Предельные переключатели Устройство может быть оснащено одним ил двумя предельными переключателями Предельные переключатели  KER 1 или KER 2:
Магнитоуправляемы язычковый переключатель (замыкающий контакт)
ASA – Схемная техникаk
Модель: MA 28 SO 80,
48В переменный ток, 1,5 A, 80 ВA
IP 67
Точка переключения может находиться в пределах от 10% до 90% диапазона пропускной способности
Защита чипом
Соединение V30-4020 Резьбовое соединение
V30-104C или V30-201R Фланцевое соединение
V30-6210 Шланговое соединение, хомут
V30-4200 Соединение с арматурой

Измерительные диапазоны

V 30 Модель Поплавковый указатель нержавеющая сталь (7,95) Поплавковый указатель алюминий (2,85) Поплавковый указатель Политетрафторэтилен (ПТФЭ) Поплавковый указатель Поливинилиденфторид (ПВДФ) (6,5)
Вода [л/ч] при 20°C Воздух* [Nm^3/ч] Вода [л/ч] при 20°C Воздух* [Nm^3/ч] Вода [л/ч] при 20°C Воздух* [Nm^3/ч] Вода [л/ч] при 20°C Воздух* [Nm^3/ч]
½’’ J 10 - 100 0,3 – 3 5 – 50 0,17 – 1,7 5 – 64   8,8 – 88 0,25 – 2,5
K 16 - 160 0,45 – 4,5 8 – 80 0,25 – 2,5 8 – 104   14 – 140 0,4 – 4
L 25 – 250 0,7 – 7 12,5 – 125 0,4 – 4 13 – 164   22 – 220 0,65 – 6,5
¾” M 40 – 400 1,1 – 11 20 – 200 0,7 – 7 15 – 280   35 – 350 1 – 10
N 60 – 630 1,8 – 18 30 – 300 1- 10 30 – 440   50 – 500 1,6 – 16
P 100 – 1000 3 – 30 50 – 500 1,7 – 17 60 – 720   88 – 880 2,5 – 25
1” P 100 – 1000 3 – 30 50 – 500 1,7 – 17 60 – 720   88 – 880 2,5 – 25
Q 160 – 1600 4,5 – 45 80 – 800 2,5 – 25 120 – 1230   140 – 1400 4 – 40
R 250 – 2500 7 – 70 125 – 1250 4 – 40 190 – 1900   220 – 2200 6,5 – 65
2” S 400 – 4000 11 – 110 200 – 2000 7 – 70 310 – 3100   350 – 3500 10 – 100
T 630 – 6300 18 – 180 300 – 3000 10 – 100 490 – 4900   550 – 5500 16 – 160
U 1000 - 10000 30 - 300 500 – 5000 17 – 170 780 - 7800   880 – 8800 25 – 250

* при нормальных условиях абсолютном давлении 1,013 бар, 20°C

  Потеря давления
Размер прибора Модель Макс. рабочее давление [бар] Поплавковый указатель нержавеющая сталь ρΔ
[мбар]
Алюминиевый поплавковый указатель ρΔ
[мбар]
½” J 15 9 3,5
K
L
¾” M 15 12,5 5
N
P
1” P 10 17,5 7,5
Q
R
2” S 6 30 12,5
T
U

Вес

V 30 Резьбовое соединение Шланговое соединение хомут Фланцевое соединение
½” 1
¾” 1,8
1” 3 2,6 4,8
2” 5,3

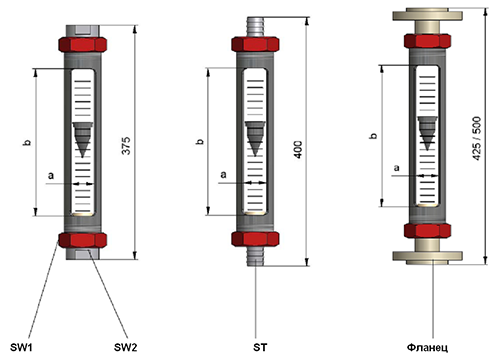

Конструкция

V30 Конструкция

V30 a в мм Резьбовое соединение Шланговое соединение хомут Фланец
SW 1 SW 2 ST
½” 19 39 24 ½” – 13ø DN 15 PN 16 ½” 150фунтов
¾” 29 55 36 ¾” – 19ø DN 25 PN 40 1” 150фунтов
1” 37 67 46 1” – 25ø DN 25 PN 40 1” 150фунтов
2” 58 95 65 ½” – 38ø DN 50 PN 40 2” 150фунтов
/

b = 235 мм

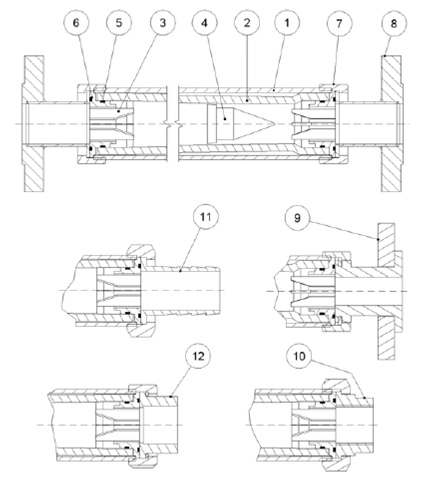

Материалы

Материалы V30

Элемент Детали Название V 30-V
PVC Поливинилхлорид (ПВХ)
V 30-F
PVDF Поливинилиденфторид (ПВДФ)
V 30-K
PP
V 30-S
Нержавеющая сталь
1 1 Корпус 1.4301
2 1 Измерительный патрубок Боросиликатное стекло
3 2 Стопор PP/PVDF Поливинилиденфторид (ПВДФ)
4 1 Поплавковый указатель 1.4404, алюминий, поливинилиденфторид (ПВДФ), политетрафторэтилен (ПТФЭ)
5 2 O-образное кольцо Perbunan, Витон, фторированный этилен-пропилен (FEP)/FFKM, PFA
6 2 O-образное кольцо Perbunan, Витон, фторированный этилен-пропилен (FEP)/FFKM, PFA
7 2 Накидная гайка Сталь
8 2 Фланец       X
9 2 Фланец   X X
10 2 Резьбовое соединение X X   X
11 2 Шланговое соединение хомут   X   X
12 2 Сварное соединение X

Предельные переключатели

Предельный переключатель представляет собой бистабильный язычковый, магнитоуправляемый переключатель. В такой конфигурации, в поплавковом указателе встроен магнит южный полюс, которого указывает в направлении движения потока. Когда поплавковый указатель передвигается вверх и проходит мимо предельного переключателя, предельный переключатель переходит в состояние “замкнут” и не меняет состояние, до тех пор, пока поплавковый указатель не будет передвигаться вниз и снова не пройдет мимо переключателя в обратном направлении.

Предельные выключатели

Характеристики переключателей

Переключающее напряжение 48 В переменный ток
Ток переключения 1 А
Коммутационная способность 80 ВА
Переключательная функция замыкающий контакт

Диапазон температуры окружающей среды От -20°C до 60°C
Класс защиты IP 67
