Расходомер с овальными шестернями DON (KOBOLD)
Документация:
Овальный шестереночный датчик является точным замещающим расходомером, включающим пару овальных зубчатых роторов. Эти датчики способны измерять расход большинства чистых жидкостей.
Расходомеры из нержавеющей стали подходят для большинства продуктов на основе воды и химических веществ, а алюминиевые датчики подходят для топлива, нефтяного топлива и смазочных жидкостей.
Расходомер может быть использован как закрытый счетчик с импульсным выходом, способный взаимодействовать с большинством мониторинговых и контролирующих устройств, или счетчик может быть оснащен такими приборами, как сумматоры, счетчики скорости или контроллеры. Эти приборы также имеют опции - выходы 4-20 мА, масштабируемый импульс, сигнализация расхода и логика группового управления.
Если ваш расходомер поставляется с одним из этих приборов, ознакомьтесь, пожалуйста, с соответствующей инструкцией к прибору.
Эти расходомеры могут быть установлены в пределах опасных зон с использованием «сухого контакта» в искробезопасном контуре или с помощью искробезопасных барьеров. Свяжитесь с заводом-производителем по поводу наличия взрывозащищенных моделей.

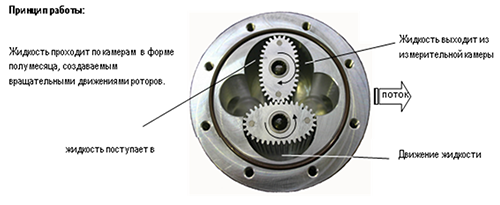

Принцип действия
Прохождение жидкости вызывает вращение двух овальных зубчатых роторов в пределах измерительной камеры, и с каждым оборотом через счетчик проходит фиксированный объем жидкости. Магниты, встроенные в роторы, создают на выходе импульс высокого разрешения. Импульсный выход может быть включен непосредственно в процесс управления и мониторинга оборудования или использован в качестве входа для установки дополнительных приборов или приборов, установленных непосредственно на счетчик.
Преимущества данной технологии позволяют проводить точные измерения расхода и отпуска большинства чистых жидкостей, вне зависимости от их проводимости, с другими характеристиками жидкости, имеющими минимальное влияние на счетчик.
Техническая информация
| Параметр | Значение |
|---|---|
| Материалы | |
| DON-1 | |
| Корпус | aluminium |
| Шестерни | PPS GF 30/PTFE |
| Оси | Нерж. сталь 1.4404 |
| DON-2 | |
| Корпус | Нерж. сталь 1.4404 DON-x05...DON-x15 Нерж. сталь 1.4404/1.3955 DON-x20...DON-x60 |
| Шестерни | Нерж. сталь 1.4404 DON-x05...DON-x40 Нерж. сталь 1.3955 DON-x45...D0N-x60 |
| Подшипники | графит |
| Оси | Нерж. сталь 1.4404 |
| DON-8 | |
| Корпус | Нерж. сталь 1.4404 DON-x05...DON-x15 Нерж. сталь 1.4404/1.3955 DON-x20...DON-x60 |
| Шестерни | PPS GF 30/PTFE |
| Оси | Нерж. сталь 1.4404 |
| Уплотнение | Температура среды FKM: -20..+120 °C NBR: -20..+100 °C FEP-O-seal/EPDM: -20...+150 °C |
| Погрешность | ± 1 % изм.величины (DON-x05..DON-x15) ± 0,5 % изм.величины (DON-x20..DON-x60) ± 0,2 % изм.величины (DON-x20..DON-x60) с опциями Z3/E3-электроник, основанная на функции линеаризации ± 1 % of reading (option M) typ. ± 0,03 % |
| Класс защиты | IP 66/67 (IP65 для M4) |
| Температура среды | -20...+80 °C для опций -L0, Z, M4 и -20°C...+120 °C имп. выхода и опций Z с радиатором -20...+80 °C, oпция M4 0 °C...+60 °C |
| Кабельный ввод | M20x1 ,5, 1/2 NPT |
Максимальное давление (бар)
| Модель | DON-1 | DON-2/8 | DON-1.. (Option - M4) | DON-2/8 (Опция -M4) |
|---|---|---|---|---|
| DON-x05 | 64 | 100 | - | - |
| DON-x10 | - | - | ||
| DON-x15 | - | - | ||
| DON-x20 | 40 | 40 | ||
| DON-x25 | ||||
| DON-x30 | 40 | 50 | ||
| DON-x35 | 30 | |||
| DON-x40 | 16 | 16 | 16 | 16 |
| DON-x45 | ||||
| DON-x50 | ||||
| DON-x55 | ||||
| DON-x60 |
Разрешение импульсного выхода
| Модель | Диапазон измерения [l/min] |
Импульс / Литр | |||
|---|---|---|---|---|---|
| Геркон Rx |
Датчик Холла Hx |
Квадратурный датчик Холла Dx | Датчик Холла с высоким разрешением Gx | ||
| DON-X05 | 0,5 - 36 L/h | 2800 | 2800 | 2800 | 11200 |
| DON-X10 | 2 - 100 L/h | 1050 | 1050 | 1050 | 4200 |
| DON-X15 | 15 - 550 | 355 | 710 | 710 | - |
| DON-X20 | 1-40 | 83 | 166 | 166 | - |
| DON-X25 | 10 - 150 | 27 | 107 | 53,5 | - |
| DON-X30 | 15 - 250 | 13 | 52,6 | 26,3 | - |
| DON-X35 | 30 - 450 | 6,5 | 26 | 13 | - |
| DON-X40 | 50 - 580 | 4,93 | 19,73 | 9,86 | - |
| DON-X45 | 35 - 750 | 2,32 | 9,3 | 4,65 | - |
| DON-X50 | 50 - 1000 | 1,55 | 6,2 | 3,1 | - |
| DON-X55 | 75 - 1500 | 1,1 | 4,4 | 2,2 | - |
| DON-X60 | 150 - 2500 | 0,56 | 2,24 | 1,12 | - |
Код заказа
Диапазон измерения |
Материал корпуса |
Присоединение |
Материал прокладок |
Электроника |
Кабельный ввод |
Опции |
||
[l/min] |
Алюминий с PPS ротором |
Нержавеющая сталь |
Нерж. ст. с PPS ротором |
|||||
0,5 – 36 l/h |
DON-105H |
DON-205H |
DON-805H |
R1 = G 1/8 |
1 = FKM |
L0 = 4…20 mA |
0 = без (только для опции M4) |
0 = без
|
2 – 100 l/h |
DON-110H |
DON-210H |
DON-810H |
R2 = G ¼ |
||||
15 – 550 l/h |
DON-115H |
DON-215H |
DON-815H |
R3 = G 3/8 |
||||
1 – 40 |
DON-120H |
DON-220H |
DON-820H |
R4 = G ½ |
||||
10 – 150 |
DON-125H |
DON-225H |
DON-825H |
R6 = G 1 |
||||
15 – 250 |
DON-130H |
DON-230H |
DON-830H |
R8 = G 1½ |
||||
30 – 450 |
DON-135H |
DON-235H |
DON-835H |
R9 = G 2 |
||||
50 – 580 |
DON-140H |
DON-240H |
DON-840H |
|||||
35 – 750 |
DON-145H |
DON-245H |
DON-845H |
RB = G3 |
||||
50 – 1000 |
DON-150H |
DON-250H |
DON-850H |
|||||
75 – 1500 |
DON-155H |
DON-255H |
DON-855H |
RC = G4 |
||||
150 - 2500 |
DON-160H |
DON-260H |
DON-860H |
|||||
Комплект поставки
Стандартная комплектация включает:
- Расходомер с зубчатым колесом модель: DON;
- Руководство по эксплуатации.
