Индикатор потока дефлекторный со шкалой DAZ (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Индикатор потока дефлекторный со шкалой DAZ: Руководство по эксплуатации
Размер файла: 413.9 КБ
Основные характеристики
| Материал | Красный чугун |
| Вода | 2.1 - 17 л/мин ... 2.1 - 24 л/мин |
| tmax | 200 °C |
| pmax | 16 бар |
| Соединение | G 1/2 . . . 1 внутренняя резьба |
Индикатор потока с клапаном и шкалой DAZ фирмы KOBOLD предназначен для измерения расхода. Положение рукоятки относительно шкалы потока показывает величину потока. Предусмотрена возможность вертикальной и горизонтальной установки. Направления потока снизу вверх.
Приемущества
- Смотровые стекла с обеих сторон
- Большая поверхность предохранителей
- Опоры без деформации
- Умеренная цена (благодаря стандартизации)
- Полированная створка из нерж. стали
- Односторонняя шкала из нерж.стали
Материал изготовления
| Корпус | Красный чугун |
| Уплотнительное кольцо | Латунь |
| Смотровое окно | Стекло |
| Прокладки | клингерзиль C4400 |
| Клапан | нерж.сталь 1.4310 полир. |
| Ось | нерж.сталь 1.4305 |
| Пластина со шкалой | нерж.сталь 1.4310 |
Технические параметры
| Диапазон индикации л/мин воды | Qmax л/мин воды | Р(бар) при Qmax | Модель | G | tmax | pmax | L (мм) | W (мм) | D (мм) | SW (мм) | Вес кг |
| 2,1-17 | 25 | 0.7 | DAZ-1101HR15 | G 1/2 | 200 °C | 16 бар | 85 | 68 | 60 | 36 | 1,2 |
| 2,1-20 | 45 | 0.7 | DAZ-1101HR20 | G 3/4 | 200 °C | 16 бар | 85 | 68 | 60 | 36 | 1,1 |
| 2,1-24 | 65 | 0.7 | DAZ-1101HR25 | G 1 | 200 °C | 16 бар | 95 | 74 | 60 | 42 | 1,25 |

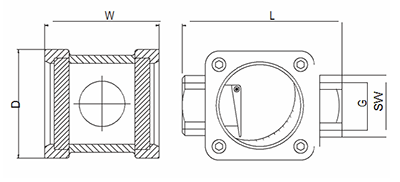

Габаритные размеры
| Деление | Присоеди-нение G 1/2 л/мин |
Присоеди-нение G 3/4 л/мин |
Присоеди-нение G 1 л/мин |
|---|---|---|---|
| 1 | 2,1 | 2,1 | 2,1 |
| 2 | 3,2 | 3,2 | 4,0 |
| 3 | 3,8 | 4,5 | 5,0 |
| 4 | 4,3 | 5,2 | 7,0 |
| 5 | 4,7 | 5,6 | 7,8 |
| 6 | 5,0 | 6,3 | 9,2 |
| 7 | 5,7 | 7,5 | 11,1 |
| 8 | 7,5 | 8,9 | 14,0 |
| 9 | 9,5 | 11,6 | 17,8 |
