Расходомер и регулятор расхода массовый для жидкостей и газов DMS (KOBOLD)

DMS Расходомер и регулятор расхода массовый для жидкостей и газов
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер и регулятор расхода массовый для жидкостей и газов DMS: Руководство по эксплуатации
Расходомер и регулятор расхода массовый для жидкостей и газов DMS: Руководство по эксплуатации
Размер файла: 2.3 MБ

Основные характеристики

Материал Нейлон, нержавеющая сталь
Воздух 0 - 10 мНл/мин ... 0 - 200 Нл/мин
tmax 50 °C
pmax 35 бар
Соединение 1/4 . . . 1/2 FNPT внутрутренняя резьба, хомут
Точность ± 1 % от полной шкалы

Принцип работы

Принцип работы изделия DMS основан на теплопередаче и первом начале термодинамики. Во время работы газовая среда поступает в корпус расходомера и разделяется на два потока, один из которых течет по сенсорной трубке, другой – по ламинарному байпасу. Ламинарный байпас (часто называемый LFE, что означает «ламинарное устройство») создает перепад давления, P1 – P2, посредством которого малая часть от общего потока направляется по сенсорной трубке (m1).

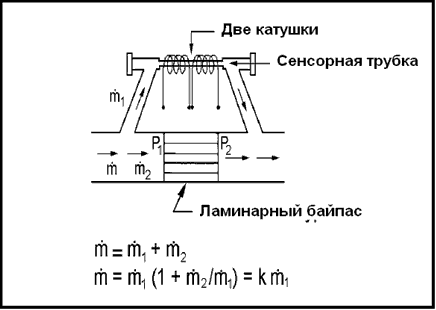

Принцип работы DMS

Две катушки резистивного датчика температуры (RTD), расположенных вокруг сенсорной трубки, направляют неизменное количество тепла (H) в поток газа. Во время работы тепло передается потоком газовой среды от начальной катушки к следующей. Полученный в результате перепад температур (?T) замеряется микропроцессором DMS, и, исходя из полученных данных, генерируется выходной сигнал. Так как тепло увлекается молекулами газа, выходной сигнал прямо пропорционален массовому расходу газа.

Достоинства и отличительные особенности DMS

  • Dial-A-Gas: позволяет пользователю переключать режим работы изделия на один из 10 видов газа с сохранением точности измерений.
  • Дополнительный модуль управления: электронная аппаратура управления, предусматривающая отображение и контроль при помощи клавиатуры.
  • Высокоточная цифровая электронная аппаратура: сигнал которой передается непосредственно на мощный микропроцессор, что обеспечивает исключительную точность, эксплуатационную надежность и отношение сигнал – помеха.
  • Выбор 4 режимов аналоговой передачи данных и RS-232, предусмотренный на каждом изделии модели DMS.
  • Удобная конструкция и устройство расходомера с множеством функций, легко настраиваемых в условиях эксплуатации.
  • Компактность изделия, что позволяет эксплуатацию расходомера DMS почти в любых местах.

Основные требования к электропитанию

Электропитание изделия: питание расходомера DMS осуществляется от источника напряжения 12-30 В постоянного тока. При применении источника питания, поставляемого Kobold, подключите его к 15-штырьковому разъему HD DB-15, расположенному сбоку изделия. В противном случае источник питания должен представлять собой источник напряжения 12-30 В постоянного тока с пульсацией, не превышающей размах в 100 мВ. Номинальные значения подаваемого тока указаны в таблице 2-5: Требования к электропитанию. Подключение источника питания осуществляется следующим образом: фаза (+) к зеленой (штырек 6), а ноль (-) к желтой (штырек 5) жиле. Изделие является полярно-чувствительным. Смена полярности не влечет повреждения расходомера, но делает невозможным его функционирование.

Модель изделия Рекомендуемое входное напряжение Минимальный ток (мА)
Расходомер DMS-1 12-30 В постоянного тока 250
Расходомер DMS-2 12-30 В постоянного тока 250
Регулятор расхода DMS-5 24-30 В постоянного тока* 400
Регулятор расхода DMS-6 24-30 В постоянного тока* ±5% 500

* Примечание: при использовании мульти-адаптера Kobold питание цифрового регулятора расхода может осуществляться от источника питания менее 24 В постоянного тока (информация по заказу компонентов и дополнительного оборудования дана в Приложении B). Минимальный ток, требуемый для функционирования регулятора от источника питания 12-24 В постоянного тока – 800 мА.

Дополнительные технические характеристики аналоговой аппаратуры регулятора расхода:

  • Уставка: для передачи аналоговой уставки подключите сигнал напряжения или тока (проверьте паспортную табличку и /или настройку) к синему (штырек 8) проводу и любому заземлению аналогового сигнала: штырек 1, 3 или 10.
  • Закрытие клапана: для закрытия клапана подключите черный (штырек 12) провод к одному из заземлений аналогового сигнала.
  • Продувка: для переключения клапана в максимально открытое положение, называемое «продувкой», подключите розовый (штырек 4) провод к белому (штырек 11). Учите, что при этом величина расхода значительно превысит номинальное верхнее диапазонное значение.

Изделие DMSможет функционировать в трех различных режимах:

ТРИ РЕЖИМА КОНТРОЛЯ

  1. Режим аналогового входа/выхода : с применением входных/выходных аналоговых сигналов на 15-штырьковом мини-разъеме D.
  2. Цифровой режим с модулем управления : с применением дополнительного модуля управления.
  3. Цифровой режим с программным обеспечением DMS и RS-232: с применением связи RS-232, поставляемого пакета программного обеспечения DMS и персонального компьютера с операционной системой Windows.

Функции DMS

Корректировка уставок

Входной сигнал уставки (команды), подаваемый на изделие DMS, должен представлять собой непосредственное линейное представление от 0% до 100% от верхнего диапазонного значения массового расхода газа. Сигнал уставки подается с вывода 8 на любое из заземлений аналогового сигнала (подробная информация по электрическим присоединениям дана в главе 2).  Величина уставки в 0 В постоянного тока (или 1 В постоянного тока, или 4 мА) определяет 0% расход, а значение уставки в 5.00 В постоянного тока – 100%  расход относительно верхнего диапазонного значения изделия.
При выдаче сигнала уставки (команды) регулятор расхода достигает величины уставки в течение двух секунд до ±2 от установленного диапазона расхода.

Изменение выходного сигнала или сигнала уставок

Для редактирования выходного сигнала или сигнала уставки (например: смены с 4-20 мА на 0-10 В постоянного тока) используйте модуль управления или программное обеспечение DMS.
На паспортной табличке указаны типы сигналов, установленные при последней калибровке изделия. Во избежание путаницы при смене конфигурации следует обязательно изменить данные на паспортной табличке. Процедура описана в главе 4 и 5. Учтите, что сигнал, выдаваемый изделием DMS – 4-20 мА. Другой выходной сигнал и сигнал уставки редактируется в соответствии с указанной процедурой.

Режим превышения пределов диапазона

При превышении верхнего значения диапазона массового диапазона, указанного на паспортной табличке DMS (смотрите примеры паспортных табличек в главе 2 на странице 2-1), выходной сигнал выдает величину, превышающую пределы диапазона. Следует учитывать, что изделие не калибруется на эксплуатацию при расходах технологической среды, превышающих пределы диапазона, и, следовательно, режим превышения пределов диапазона приводит к погрешности и нелинейности показаний. Убедитесь, что аналоговые выходы способны регистрировать превышения вплоть до 20% и более.

После устранения режима превышения пределов диапазона восстановление и возврат изделия DMS в режим нормального функционирования может занять до 30 секунд. Режим превышения пределов диапазона не вызывает повреждений изделия.

Технические характеристики DMS

Контроль и настройка изделия DMS может осуществляться при помощи поставляемого программного обеспечения DMS. Учтите, что все функции программного обеспечения DMS идентичны функциям модуля управления. Программа позволяет выполнять мониторинг всех изменений и параметров, а также осуществлять быструю и легкую коррекцию параметров.

1.  Верхние уровни отображения информации (вводить пароль для просмотра информации не требуется). В программном обеспечении режимы отображения информации представляют собой желтые ячейки, отображающие:

  • Массовый расход
  • Тип газа (10 предварительно запрограммированных опций, одна из них AIR)
  • Единицы измерения (единица массы на единицу времени)
  • Текущая уставка с единицами измерений
  • Источник уставки (аналоговый или цифровой)
  • Режим функционирования клапана (нормальный, закрытие клапана или продувка)
  • Текущее верхнее значение диапазона расходомера с единицами измерений (определяется пользователем)

2.  Нижние уровни дисплея, позволяющие вносить изменения в режим функционирования изделия (защищены паролем). В программном обеспечении этот режим отображения представлен в виде белых ячеек, которые отображают:

  • Величину уставки
  • Единицы измерений
  • Тип газа
  • Режим функционирования клапана
  • Источник сигнала уставки
  • Тип выходных сигналов
  • Максимальный диапазон изделия
  • Пароль

3.  Дополнительные функции ПО:

  • Перегрузка микропроцессора DMS
  • Смена коммуникационного порта
  • Ссылки на Web-сайты Kobolds
  • Технические спецификации

Габаритные размеры

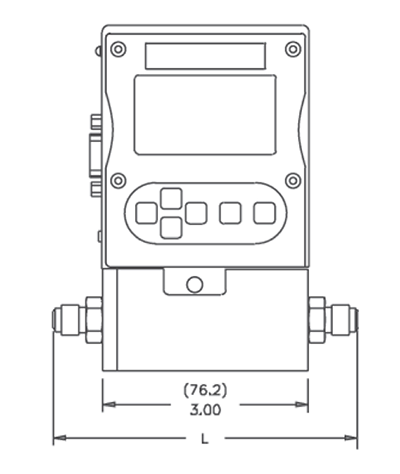

DMS-5 Вид спереди

DMS-5 Вид спереди

Фитинги Длина с фитингами (дюймы)
DMS-1/-5 DMS-6 DMS-2 DMS-3/-7
1/8 прессуемый 4.90 Нет данных Нет данных Нет данных
1/2 прессуемый 5.00 6.50 6.00 7.25
3/8 прессуемый 5.10 6.60 6.10 7.35
1/2 прессуемый 5.10 6.60 6.10 7.35
1/2 VCR 4.88 6.38 5.88 7.13
1/2 VCR 5.16 6.66 6.16 7.41
6 мм прессуемый 5.00 6.50 6.00 7.25
10 мм прессуемый 5.10 6.60 6.10 7.35
12 мм прессуемый 5.40 6.90 6.40 7.65
1/2 FNPT 4.80 Нет данных Нет данных Нет данных
3/8 FNPT Нет данных 6.46 5.96 7.21
1/2 FNPT Нет данных Нет данных Нет данных Нет данных
1/2 VCO 4.60 6.10 5.60 6.85
1/2 VCO 5.00 6.50 6.00 7.25

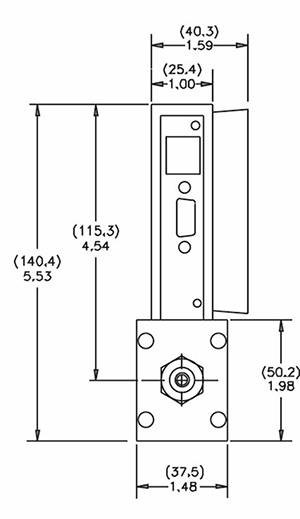

DMS-5 Вид сбоку

DMS-5 Вид сбоку

DMS-5 Вид снизу

DMS-5 Вид снизу

Два из четырех монтажных отверстия снизу изделия DMS являются отверстиями по стандартам SAE, два других – метрическими.

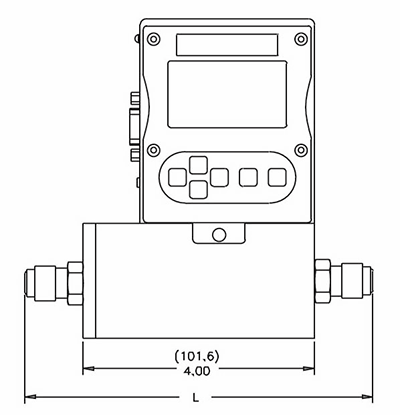

DMS-2 Вид спереди

DMS-2 Вид спереди

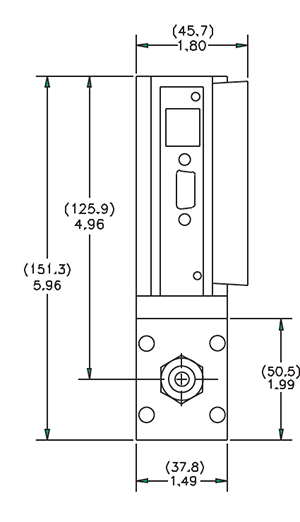

DMS-2 Вид сбоку

DMS-2  Вид сбоку

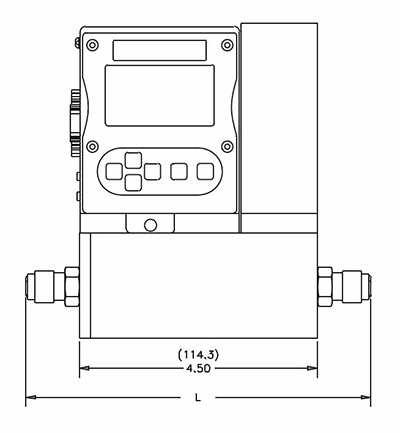

DMS-6 Вид спереди

DMS-6 Вид спереди

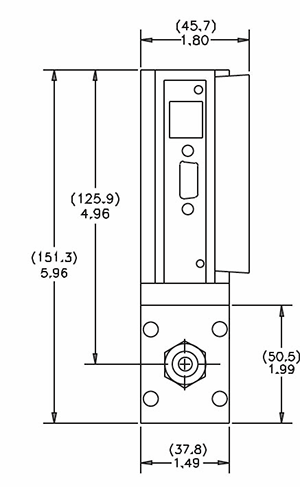

DMS-6 Вид сбоку

DMS-6 Вид сбоку

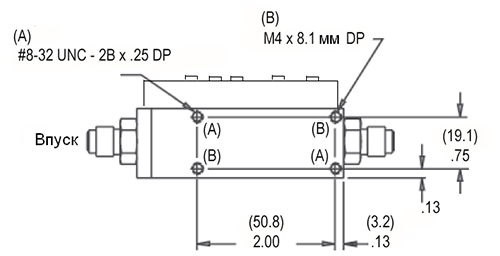

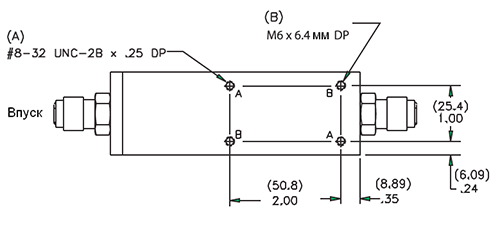

DMS-2 и DMS-6 Вид снизу

DMS-2 и DMS-6 Вид снизу
