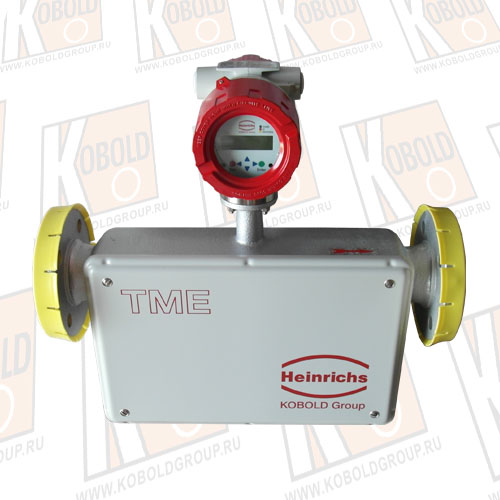

Расходомер массовый Кориолиса TME (KOBOLD)

TME Расходомер массовый Кориолиса
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Расходомер массовый Кориолиса TME UMC4: Руководство по эксплуатации
Расходомер массовый Кориолиса TME UMC4: Руководство по эксплуатации
Размер файла: 1.2 MБ

Основные характеристики

Материал Нержавеющая сталь
Вода 0 - 60 кг/ч ... 0 - 60 000 кг/ч
tmax 180 °C
pmax PN 40
Соединение фланцевое DN 10 ... 80, ANSI 1/2 " ... 3"
Точность ± 0.15 % от измеренной величины

Расходомер TME предназначен исключительно для прямого и непрерывного измерения  массового потока жидкостей газов, независимо от их проводимости, плотности, температуры, давления или вязкости. Также датчик предназначен для прямого и непрерывного измерения массового потока жидких химикатов, суспензий, красок, лаков, паст и аналогичных материалов.

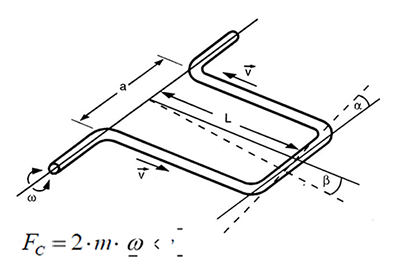

Принцип измерения

Массовый расходомер по силе Кориолиса основан на принципе, согласно которому во вращающейся системе сила (известная как сила Кориолиса) прилагается к весу у точки вращения, который движется к этой точке или от неё.

Принцип измерения TME

Расходомер TME состоит из датчика, устанавливаемого в трубу, и трансмиттера, который может быть установлен непосредственно на датчик или отдельно (например, на стене).

Трансмиттер создает колебания в измерительных трубках датчика при помощи катушки возбуждения, а в ответ, через катушку датчика, получает измерительный сигнал, пропорциональный массовому потоку. После температурной компенсации измерительный сигнал преобразуется в аналоговый выходной сигнал, соответствующий настройкам диапазона измерений.

Измеряемые переменные: массовый поток, плотность, температура; вычисляется объемный расход.

Диапазоны измерений

  Минимальный диапазон измерений Максимальный диапазон измерений Номинальный
(?p=1 бар)
Стабильность нуля (от диапазона)
модель кг/ч (фунт/мин) кг/ч (фунт/мин) кг/ч (фунт/мин) кг/ч (фунт/мин)
TME 008 60 [2,2] 600 [22,0] 370 [13,6] 0,06 [0,00]
TME 010 250 [9,2] 2500 [91,9] 1250 [45,9] 0,25 [0,01]
TME 020 1200 [44,1] 12000 [440,9] 6000 [220,5] 1,2 [0,0]
TME 025 3000 [110,2] 30000 [1102,3] 19000 [698,1] 3 [0,1]
TME 080 6000 [220,5] 60000 [2204,6] 60000 [2204,6] 6 [1,2]

(?p=0,89 бар)
Нормальные условия: ( в соответствии с Директивой IEC 770)
Температура: 20°C, относительная влажность воздуха: 65%, давление 101,3 кПа
Жидкость: вода

Измерение плотности

Требуемая точность зависит от выбранных настроек.
Без калибровки измерения плотности произвести невозможно, а так же недоступна функция распознавания пустой трубы!

  Точность плотности
Модель без калибровки 3 знака 5 знаков
TME 008 Точность не измеряется 5 г /л 2 г/л
TME 010 5 г /л 2 г/л
TME 020 5 г /л 1 г/л
TME 025 5 г /л 1 г/л
TME 080 5 г /л 1 г/л

Погрешность

Массовый поток Жидкости
Погрешность TME008 – TME080 ±0.15% от фактического расхода ± стабильность нуля (см. раздел 4.3.2 “Потоковые диапазоны датчика TME ”)
Повторяемость погрешности ±0.05% от фактического расхода (датчик с трансмиттером) ± ? стабильности нуля (см. раздел 4.3.2 “Потоковые диапазоны датчика TME ”)
Массовый поток Газообразные среды
Погрешность TME008 – TME080 ±0.5% от фактического расхода ± стабильность нуля (смотреть раздел 4.3.2 “Потоковые диапазоны датчика TME ”)
Повторяемость погрешности ±0.25% от фактического расхода (датчик с трансмиттером) ± ? стабильности нуля (смотреть раздел 4.3.2 “Потоковые диапазоны датчика TME ”)
Дополнительные измеряемые величины
Объемный расход ±0.2% от фактического расхода ± стабильность нуля
Температура ±0.50С
Гистерезис недоступно
Время осаждения От 1 до 15 секунд
Начальное смещение 15 минут
Долговременное смещение ±0.02% от верхней границы значения в год
Влияние внешней температуры ±0.005% на К
Влияние температуры жидкости Компенсируется
Влияние давления жидкости Для жидкостей: незначительно

Температура окружающей среды

От -400С до +600С (-400F до 1400F), в специализированных версиях до +800С (1760F).

Диапазон температуры окружающей среды

От -400С до +600С (-400F до 1400F; при работе с температурами ниже -200С (-40F) и выше +700С (1580F) необходимо использовать специализированные кабель и кабельные входы.

Температура хранения

От -250С до +600С (-130F до 1400F), -400С (-400F) доступно в качестве специальной версии.

Климатическая категория

В соответствии с директивой IEC 654-1 (Международная электротехническая комиссия). Локации незащищенного класса D на открытом воздухе.

Защита от проникновения загрязнений

Стандартная версия: IP 66 (NEMA 6) (Национальная ассоциация производителей электрооборудования); специализированная версия IP 68 (NEMA 6P) -директива DIN EN 60529 при использовании соответствующих плотно затянутых кабельных входов.

Монтаж

По возможности, необходимо защищать датчик от клапанов, коллекторов и подобных элементов, создающих вихревые потоки. При установке датчика следуйте нижеприведенным инструкциям.

Монтаж TME

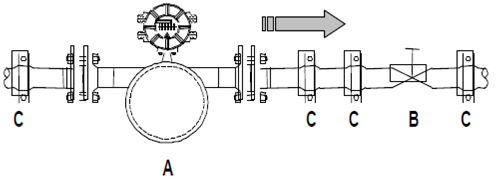

Монтаж расходомера: А = датчик, В = клапан, С = трубные хомуты и держатели.

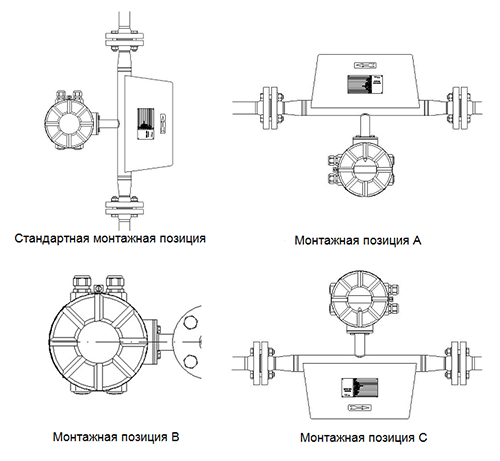

Монтажные позиции

Монтажные позиции TME

Устойчивость к вибрации

Датчики не чувствительны к вибрациям; устойчивость к вибрациям была установлена в соответствии с Директивой DIN IEC 68-2-6, до 1 г на 10 Гц до 150 Гц.

Если вибрация в трубе больше, чем 1 г в диапазоне 5-2000 Гц, необходимо установить дополнительные крепления, как изображено на рисунках. Такие крепления будут предотвращать влияние вибрации на механическую конфигурацию и/или показания измерений. Нижеследующие изображения пригодны для датчиков с номинальным диаметром DN 040 (2”). Монтаж необходимо осуществлять, в соответствии с изображениями.

Монтаж при помощи настенных опор:

Монтаж TME при помощи настенных опор

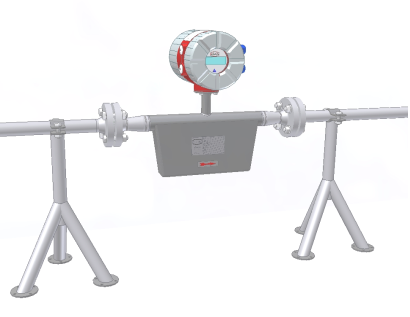

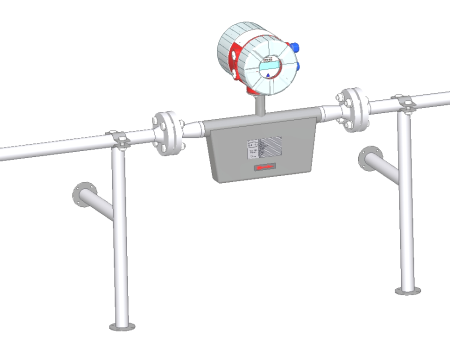

Монтаж при помощи напольных опор:

Монтаж TME при помощи напольных опор

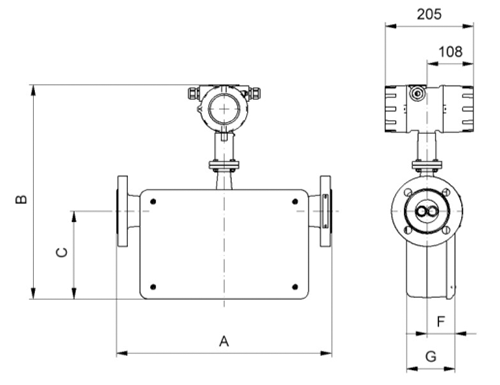

Габаритные размеры и вес

Стандартные версии:

    A B
      Встроенное подключение Удаленное подключение
      -40°C до  100°C
(-40°F до 212°F)
-40°C - 150°C
(-40°F до 302°F)
-40°C -100°C
(­40°F до 212°F)
­40°C - 180°C
(-40°F до 356°F)
модель разъем мм [дюйм] мм [дюйм] мм [дюйм] мм [дюйм] мм [дюйм]
TME008 DN10 PN40
ASME 1/2" Cl150/300
300 [11.8] 394 [15,5] 496 [19,5] 265 [10,4] 367 [14,4]
TME010 DN15 PN40
ASME 3/4" Cl150/300
300 [11.8] 394 [15,5] 496 [19,5] 265 [10,4] 367 [14,4]
TME020 DN25 PN40
ASME 1" Cl150/300
400 [15,7] 461 [18,1] 563 [22,2] 332 [13,1] 434 [17,1]
TME025 DN50 PN40
ASME 2" Cl150/300
500 [19,7] 502 [19,8] 604 [23,8] 373 [14,7] 475 [18,7]
TME080 DN80 PN40
ASME 3" Cl150/300
600 [23,6] 588 [23,1] 690 [27,2] 459 [18,1] 561 [22,1]



    C F G
модель разъем мм [дюйм] мм [дюйм] мм [дюйм]
TME008 DN10 PN40
ASME 1/2" Cl150/300
113 [4,4] 58 [2,3] 105 [4,1]
TME010 DN15 PN40
ASME 3/4" Cl150/300
113 [4,4] 58 [2,3] 105 [4,1]
TME020 DN25 PN40
ASME 1" Cl150/300
173 [6,8] 65 [2,6] 113 [4,4]
TME025 DN50 PN40
ASME 2" Cl150/300
206 [8,1] 65 [2,6] 113 [4,4]
TME080 DN80 PN40
ASME 3" Cl150/300
290 [11,4] 77 [3,0] 137 [5,4]

Вес:

    Вес
    Датчик Трансмиттер
модель DN номинальный диаметр кг [фунтов] кг [фунтов]
TME008 10 13 [28,7] 4,5 [9,9]
TME010 15 13 [28,7]
TME020 25 20 [44,1]
TME025 50 27 [59,5]
TME080 80 50 [110,2]

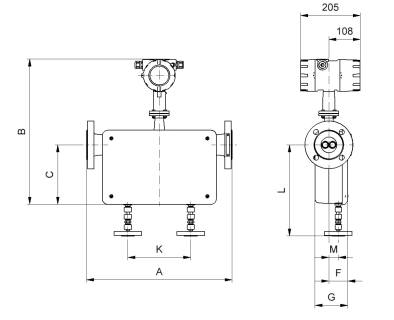

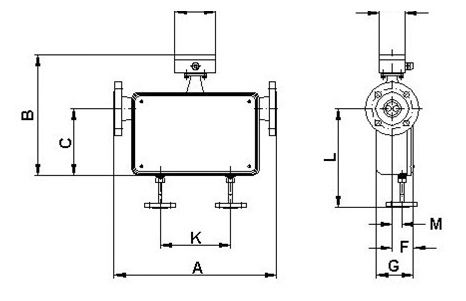

Версии с подогревом:

  K L M
модель мм [дюйм] мм [дюйм] мм [дюйм]
TME008 138 [5,4] 215 [8,5] 20 [0,8]
TME010 138 [5,4] 215 [8,5] 20 [0,8]
TME020 138 [5,4] 280 [11,0] 30,5 [1,2]
TME025 216 [8,5] 306 [12,0] 30,5 [1,2]
TME080 216 [8,5] 403 [15,9] 48 [1,9]

Схематические чертежи

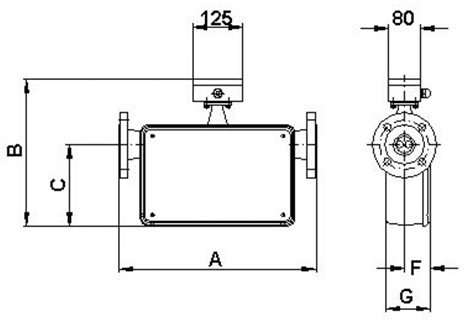

Встроенное подключение, для рабочей температуры до 1000С (2120F):

Раздельная версия с распределительной коробкой для рабочих температур до 100С (212F):

Встроенная версия для рабочих температур  до 100 °C (212 °F):

Раздельная версия (с распределительной коробкой) для рабочих температур до 100С (212F):

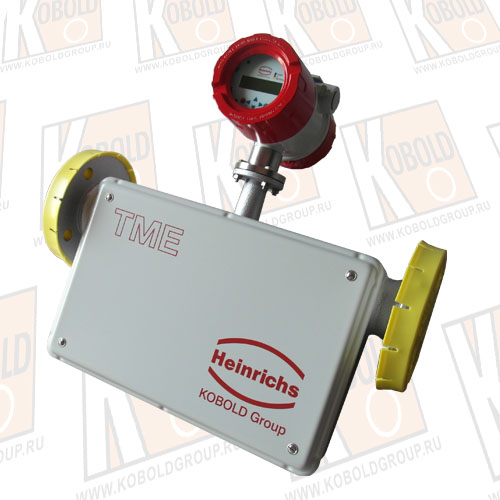

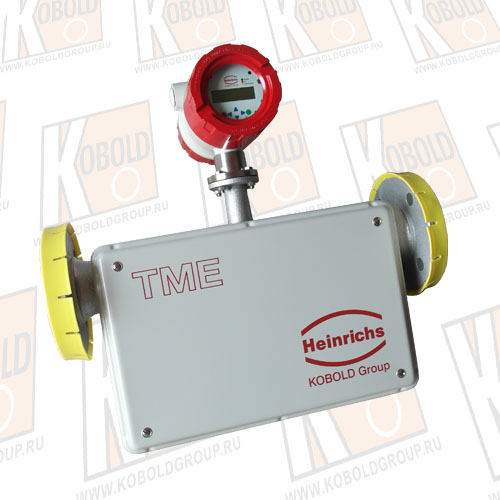

Галерея

TME
TME
TME
TME
TME
TME
