Расходомер винтовой OME (KOBOLD)
Документация:
Основные характеристики
| Материал | Алюминий |
| Пределы вязкости | 1 - 5 000 мм2/с |
| Нефтепродукты | 0.2 - 10 л/мин ... 2 - 100 л/мин |
| tmax | 100 °C |
| pmax | 40 бар |
| Соединение | G 1/2 . . . 1 внутренняя резьба, фланец DN 15 ... 25 |
| Точность | ± 0.3 % от измеренной величины |
Принцип измерения, по которому работают винтовые расходомеры KOBOLD OME - поступательное движение.
Измеряемая жидкость поступает в измерительный прибор и заполняет пространство между шпинделями с зубчатым профилем. Давление потока заставляет вращаться измерительные шпиндели M. При каждом обороте в измерительном приборе распределяется определенный объем. Вращения передаются на входное устройство A вращающейся шестерней P и улавливаются I. Выход измерительного прибора – частота, амплитуда которой варьируется в зависимости от изменений в скорости потока. Использование строго обработанного геликоидального зубчатого колеса делает модель OME чрезвычайно точным измерительным прибором, предназначенным для измерения чистой, смазывающей среды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материалы (контактирующие со средой) | |
| Корпус | алюминий (материал № 3.0615) |
| Шпиндели | азотированная сталь |
| Кольцевой уплотнитель | ФПМ |
| Подшипники | шариковый подшипник с глубоким желобом |
| Фланец | алюминий материал № 3.0615) |
| Фильтр | <300 µm |
| Импульсный генератор | |
| Модель BEG 40 (стандартная версия): | PNP – резьба трансмиттера M 12x1, макс.100°C дополнительное питание 10 - 30 В п.т. кабель 2м, тип защиты IP 67 |
| Модель BEG 41 (реле приближения согласно DIN 19234 Namur): | резьба M12x1 - (EEx ia II T6), макс.75°C дополнительное питание 8.2 Впт, кабель 2 м |

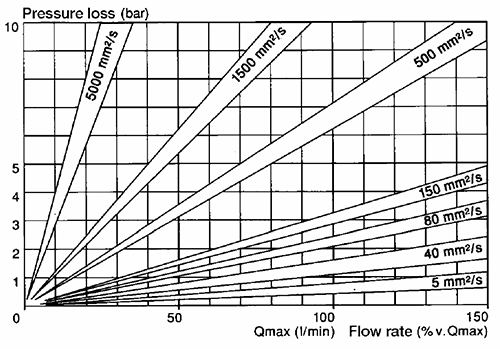

Диграмма потерь давления

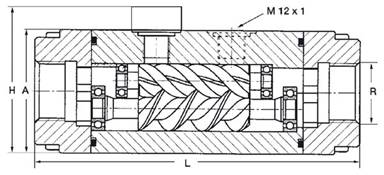

Габариты
| Тип | L мм | А мм | К* мм | H мм | D* мм |
|---|---|---|---|---|---|
| ОМЕ-15R15 | 110 | 45х45 | - | 61 | - |
| ОМЕ-20R20 | 145 | 55х55 | - | 71 | - |
| ОМЕ-25R25 | 200 | 70х70 | - | 86 | - |
| ОМЕ-15F15 | 105 | 45х45 | 65 | - | 95 |
| ОМЕ-20F20 | 135 | 55х55 | 75 | - | 105 |
| ОМЕ-25F25 | 185 | 70х70 | 85 | - | 115 |
- *K = размер фланца
- *D = внешний диаметр фланца
Заказ деталей
| Скорость потока (л/мин) | Присоединение G 1) | Pmax (bar) | Температура (°C ) | Импульс 2) | Частота (Hz)2) | Модель | Импульсный генератор |
|---|---|---|---|---|---|---|---|
| 0,2-10 | G 1/2 fem | 40 | -20 до +100 | 1224 | 4.1-204 | ОМЕ-15R15 | /140=1 х BEG40 (10-30 VDC, PNP) /240=1 х BEG40 (10-30 VDC, PNP) /141=1 x BEG41 (Namur 8.2 VDC) /241=1 x BEG41 (Namur 8.2 VDC) |
| 0,6-30 | G 3/4 fem | 40 | -20 до +100 | 319 | 3.2-159 | ОМЕ-20R20 | |
| 2-100 | G 1 fem | 40 | -20 до +100 | 78 | 2.6-130 | ОМЕ-25R25 | |
| 0,2-10 | фланец DN 15 | 16/40 | -20 до +100 | 1224 | 4.1-204 | ОМЕ-15F15 | |
| 0,6-30 | Фланец DN 20 | 16/40 | -20 до +100 | 319 | 3.2-159 | ОМЕ-20F20 | |
| 2-100 | Фланец DN 25 | 16/40 | -20 до +100 | 78 | 2.6-130 | ОМЕ-25F25 |
- другие соединения по запросу (по запросу скорость потока может отклоняться до +50% в зависимости от вязкости и точности)
- для точных значений ссылайтесь, пожалуйста, на сопроводительный сертификат испытаний
Pmax (bar) – давление макс (бар)
fem. – c внутренней нарезкой
VDC – В п.т.
Комплект поставки
Стандартный комплект поставки включает:
- Винтовой расходомер, модель: ОМЕ
- Инструкцию по эксплуатации.
