Ротаметр электроконтактный с настройкой SWK-1 (KOBOLD)

SWK-1 Ротаметр электроконтактный с настройкой
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Ротаметр электроконтактный с настройкой SWK: Руководство по эксплуатации
Ротаметр электроконтактный с настройкой SWK: Руководство по эксплуатации
Размер файла: 412.8 КБ

Основные характеристики

Материал Латунь, нержавеющая сталь
Вода 0.05 - 0.1 л/мин ... 13 - 24 л/мин
Воздух по запросу
tmax 100 °C
pmax 250 бар
Соединение G 1/2, внутренняя резьба
Точность ± 4 % от полной шкалы

Изделия модели SWK предназначены для измерения и контроля расхода маловязких и однородных жидкостей не содержащих примесей, которые химически не агрессивны в отношении материалов конструкции изделия. Применение жидкостей с высокой вязкостью может привести к существенным погрешностям измерений.

Крупные инородные частицы в измеряемой среде могут вызвать закупорку поплавка, что в свою очередь ведет к ложности показаний измерений. Отложение ферритовых частич на поплавке (с встроенными магнитами) может привести к аналогичным негативным последствиям, во избежение чего мы рекомендуем применение магнитного фильтра в конструкции изделия

Конструкция изделия:

  • Корпс – латунь,  нержавеющая сталь или PVC (поливинилхлорид)
  • Съемный магнитоуправляемый контакт N/O с кабелем PVC длиной 1 м (исполнение: латунь)
  • Съемный магнитоуправляемый контакт N/O с кабелем PVC длиной 2 м (исполение: PVC/VA)
  • Съемный и настраиваемый стрелочный дисплей (опция)

Принцип работы

Расходомер / реле потока фирмы Коболд модели: SWK работает по хорошо известному поплавочному принципу, однако, без использования обычно применяющейся вытянутой измерительной трубки. Внутри цилиндрической расходомерной трубки находится поплавок с отверстием, который движется в направлении потока жидкости в противовес возвратному воздействию пружины. В поплавке установленна пара магнитов, которые замыкают (беспотенциальный) сухой магнитоуправляемый контакт и приводят в движение стрелку дисплея. Магнитоуправляемый контакт находится с внешней стороны корпуса поплавка. Расположение пружин позволяет эксплуатацию изделия в произвольном монтажном положении и сводит установочные размеры к минимуму. Изделия модели SWK обычно применяются для измерения жидкостей малых объемов в безопасном режиме.

Технические характеристики

Характеристики Значение
Корпус/Поплавок: SWK-x1..: латунь с никелевым покрытием, Ms 58
SWK-x2..: нержавеющая сталь, 1.4301
SWK-13..: PVC (поливинилхлорид)
Механ. присоединения: G 1/2 внутренняя резьба
Поплавок: SWK-x1..: латунь, Ms 58
SWK-x2..: нержавеющая сталь, 1.4301
SWK-13..: PVC
Магниты: керамика
Пружина сжатия: нержавеющая сталь 1.4310
Прокладки: отсутствуют
Стыковые кольца: SWK-x1...: латунь, Ms 58
SWK-x2...: нержавеющая сталь, 1.4301
SWK-x13...: PVC
Максимальная температура: SWK-x1.., SWK-x2: 100 °C
SWK-13..: 60 °C
Максимальное давление: SWK-x1.., SWK-x2: 250 бар
SWK-13..: 6 бар
Потери давления: 200 мбар при ME
Монтажное положение : произвольное
Переключающий контакт бистабильный магнитоуправляемый контакт
контакт N/O при возрастающем расходе жидкости
Мощность переключения: макс. 230 В переменного/постоянного тока, макс. 3 A
макс. 60 Вт/вольт-ампер
Эл. присоединение:         кабель PVC длиной 1 м
Гистерезис переключения: 3 мм по шкале (среднее значение)
Повторяемость: ? 2.5 % (контакт)
± 4 % отклонения по шкале (индикатор)
Класс защиты: IP 65
Область Ex: Зона 1 ATEX как «простой оператор»

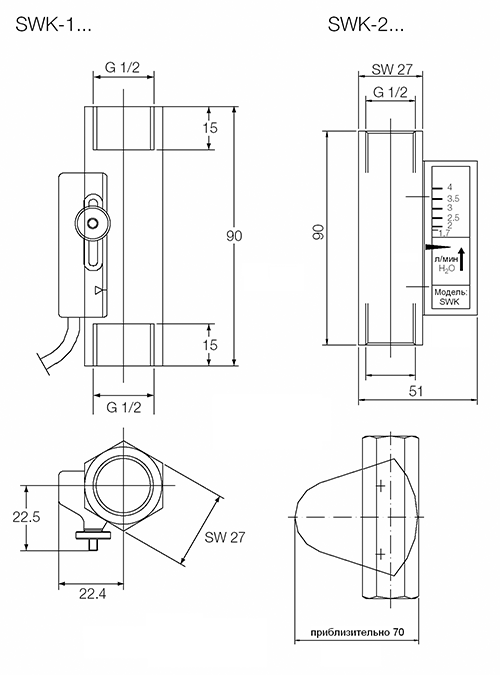

Габаритные размеры

Габаритные размеры SWK

Коды заказа

Пример: SWK-1101

Диапазон переключений л/мин воды Соединение внутренняя резьба Реле потока Расходомеры и реле потока
Материал латунь Материал нержавеющая сталь Материал PVC Материал латунь Материал нержавеющая сталь
0.05 - 0.1 G 1/2 SWK 1101 SWK 1201 - SWK 2101 SWK 2201
0.1 - 0.2 G 1/2 SWK 1102 SWK 1202 - SWK 2102 SWK 2202
0.2 - 0.8 G 1/2 SWK 1108 SWK 1208 SWK 1308 SWK 2108 SWK 2208
0.5 - 1.8 G 1/2 SWK 1118 SWK 1218 SWK 1318 SWK 2118 SWK 2218
1.7 - 4.0 G 1/2 SWK 1140 SWK 1240 SWK 1340 SWK 2140 SWK 2240
4.0 - 9.0 G 1/2 SWK 1190 SWK 1290 SWK 1390 SWK 2190 SWK 2290
8 - 16 G 1/2 SWK 1116 SWK 1216 SWK 1316 SWK 2116 SWK 2216
13 - 24 G 1/2 SWK 1124 SWK 1224 SWK 1324 SWK 2124 SWK 2224

Комплект поставки

Стандартный комплект поставки включает:

  • Поплавковый расходомер / реле потока модели: SWK;
  • Инструкцию по эксплуатации.
