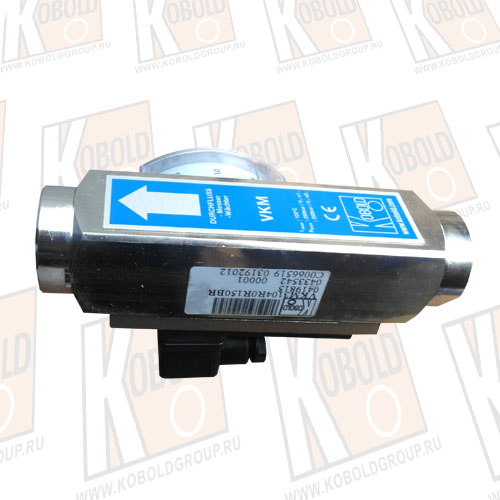

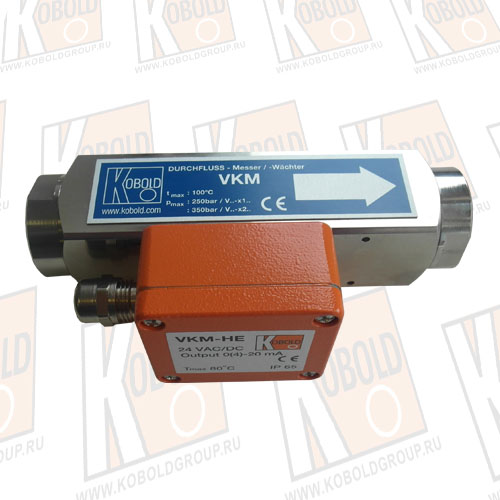

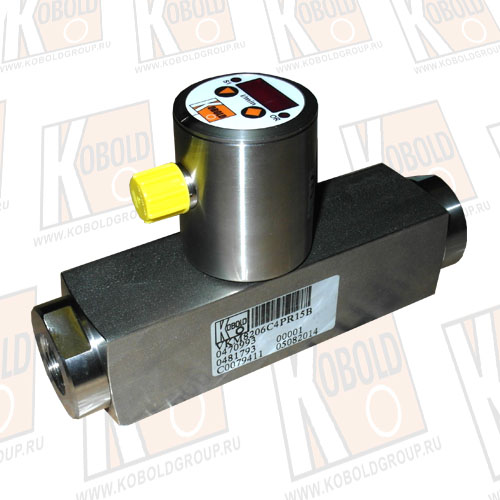

Ротаметры вязкостнонезависимые электроконтактные VKM (KOBOLD)
Документация:
Основные характеристики
| Материал | Нержавеющая сталь, латунь |
| Вязкость | 1 - 540 мм2/с |
| Нефтепродукты | 0.01 - 0.07 л/мин ... 8 - 80 л/мин |
| tmax | 100 °C |
| pmax | 350 бар |
| Соединение | G 1/4...1, 1/4...1 NPT |
| Точность | ± 4 % от полной шкалы |
Модель VKM используется для измерения расхода потоков жидкостей с высоким коэффициентом вязкости (макс. вязкость 760 мм2/с). Применяется исключительно для измерений чистых, однородных (гомогенных) веществ, которые не оказывают влияния на материалы, используемые в приборе.
При измерении более вязких веществ возможны появления больших измерительных погрешностей. Наличие большого количества частиц грязи может привести к блокированию потока, что в свою очередь приведет к ошибкам в измерениях или к ложному сигналу о неисправности. Ферритные частицы, осевшие на поплавковом указателе (со встроенным магнитом), также могут привести к ошибкам в измерениях.
Принцип работы
Пустотелый/полый поплавок с отверстием с острыми кромками расположен внутри расточенного/высверленного цилиндрического металлического корпуса. Движущаяся среда поднимает поплавок в сопротивление усилию пружины. Положение поплавкового указателя соответствует определенной скорости потока/определенному уровню расхода который может быть считан со стрелочного указателя встроенного в прибор. Постоянные магниты встроены вокруг поплавок, и управляют язычковыми контактами вне измеряемой среды. Работа контактов не нуждается в электрическом напряжении, и переключаются, используя напряженность магнитного поля. Таким образом, контакт герметично изолирован от измеряемой среды.
Модификации
Измерение расхода (только для моделей VKM-2.. и VKM-3..)
Показания измерения расхода можно непосредственно считать с магнитоуправляемого стрелочного индикатора установленного на приборе. Шкала указывает уровень расхода литрах в минуту.
Предельные контакты (только для моделей VKM-1.. и VKM-3..)
Для контроля расхода проходящего потока, прибор может быть оснащен одним или двумя дополнительными предельными контактами.
Типы контактов
- Нормально-разомкнутый контакт (CSA)
- Перекидной контакт (CSA)
- Нормально-разомкнутый (UL - лаборатория по технике безопасности - организация UL США)
- Перекидной (UL - лаборатория по технике безопасности - организация UL США)

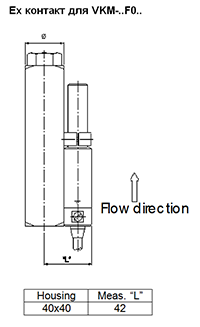

- Нормально-разомкнутый Ex II 2G EEx m II T6 / 2D IP67 T 80 °C
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная температура | +100 °C (см. инстукцию) |
| Максимальное давление | VKM-x1...: 250 бар VKM-x2...: 350 бар |
| Позиция установки | произвольная |
| Базовая точность | ±4% f. s. (с вязкостью измеряемой среды 105 мм2/с) |
| Погрешность измерения вследствие изменения вязкости: | Lzk изменений вязкости в диапазоне 1–540 мм2/с дополнительное отклонение составляет максимум ± 5% f. s. |
| Диапазон вязкости | 1–540 мм2/с |
Материалы
| Корпус | VKM-x1...: Латунь, никелированная VKM-x2...: Нержавеющая сталь 1.4301 |
| Резьбовая соединительная деталь/резьбовой фитинг | VKM-x1...: Латунь, никелированная VKM-x2...: Нержавеющая сталь 1.4310 |
| Поплавковый указатель t | VKM-x1...: Латунь, никелированная VKM-x2...: Нержавеющая сталь 1.4310 |
| Расходомерная трубка | Нержавеющая сталь 1. 4310 |
| Пружина | Нержавеющая сталь 1. 4310 |
| Магнит | Оксидная керамика |
| Изоляция | VKM-x1...: Бутадиен-нийтрильный каучук NBR VKM-x2...: Фторкаучуковая резина FPM |

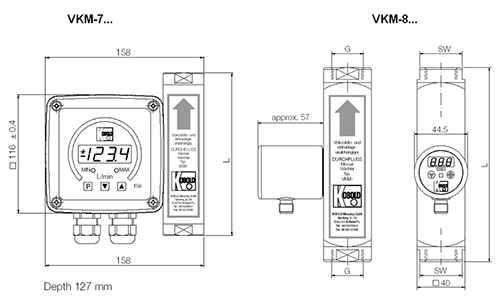

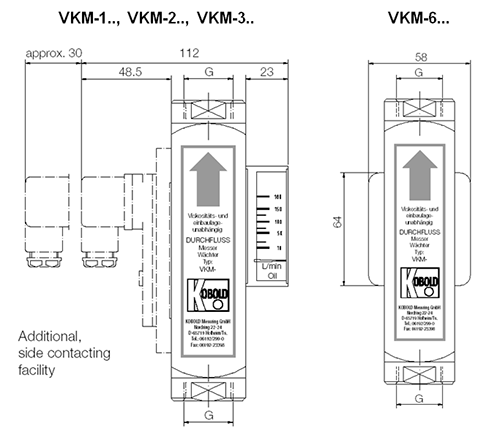

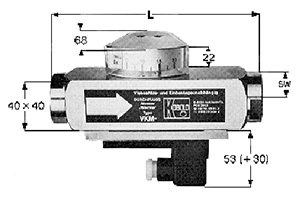

Габаритные размеры
| Модель | Площадь (мм) |
Длина (мм) Соединение |
Переключатель (мм) Соединение |
Вес* (кг) |
|---|---|---|---|---|
| VKM-..01 | 40x40 | 162 | 36 | 1,7 |
| VKM-..02 | 40x40 | 162 | 36 | 1,7 |
| VKM-..03 | 40x40 | 162 | 36 | 1,7 |
| VKM-..04 | 40x40 | 162 | 36 | 1,7 |
| VKM-..05 | 40x40 | 162 | 36 | 1,7 |
| VKM-..06 | 40x40 | 162 | 36 | 1,7 |
| VKM-..07 | 40x40 | 162 | 36 | 1,6 |
| VKM-..08 | 40x40 | 162 | 36 | 1,6 |
| VKM-..09 | 40x40 | 162 (186,5)** | 36 (41)** | 1,7 |
| VKM-..10 | 40x40 | 162 (186,5)** | 36 (41)** | 1,7 |
| VKM-..11 | 40x40 | 162 (186,5)** | 36 (41)** | 1,7 |
| VKM-..12 | 40x40 | 186,5 | 41 | 1,7 |
Комплект поставки
В состав стандартной поставки входят:
- Расходомер, счетчик Вязкости модель: VKM;
- Инструкция по эксплуатации.
