Сигнализатор уровня сыпучих тел емкостной NSC (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Сигнализатор уровня емкостной для сыпучих материалов NSC: Руководство по эксплуатации
Размер файла: 401.1 КБ
Основные характеристики
| Материал | Нержавеющая сталь, ПТФЭ |
| Диапазон измерения | 265 - 3 000 мм |
| tmax | 80 °C |
| Pmax | 0.5 бар |
| Соединение | G 1 внешняя резьба |
| Адаптер | G 1+1/4, G 1+1/2, круглый фланец , приварная муфта 1 релейный выход, SPDT(однополюсный переключатель) |
Датчик NSC вместе со стенкой резервуара является конденсатором. Диэлектрическая постоянная этого конденсатора – воздух, когда продукт (среда) не касается датчика. Когда продукт закрывает датчик, сам продукт становится диэлектрической постоянной. Электронная цепь NSC обнаруживает данное изменение и активирует выходное реле.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение источника питания | 24, 110, 230 В перем. ток, 50/60 Гц или 18…36 В пост. ток |
| Входная мощность | 1 ВA |
| Мех. соединение | G1 AG, нерж. сталь (1.4305 |
| Опция: адаптер G 11/4, G 11/2 Ag, приварная муфта, круглый фланец 110 мм, 200 мм | |
| 1 СИД для напряжения источника питания | |
| 1 СИД для реле | |
| Корпус | поликарбонат, IP 65 |
| Внешняя температура | -20 до +60° C |
| Температура среды | макс. –20..+80° C |
| Рабочее давление | -0,1 …+0,5 бар |
| Эл. подсоединение | 1(2) кабельный сальник M20 |
| Реле на выходе | макс. 250 В перем. ток, 1 A настройка чувствительности Защита обратным напряжением мин. и макс. безопасность |
| Датчик | NSC- R: нерж. сталь (1.4305) с PTFE-покрытием |
| Значение DC среды | εr = мин. 1.5 |

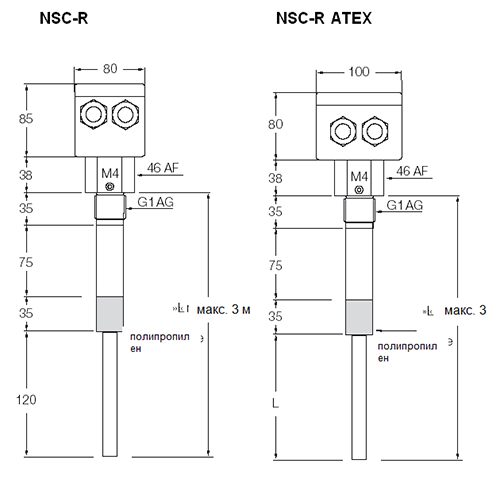

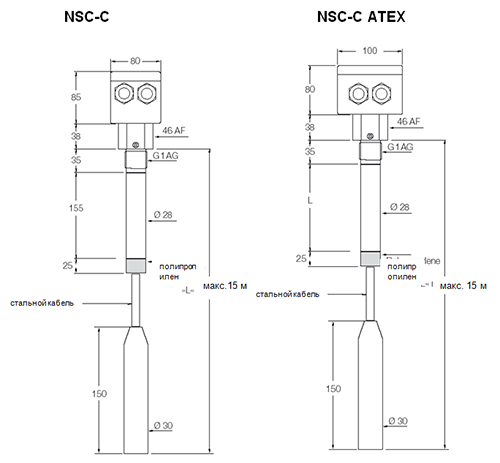

Габаритные размеры
Код заказа
| Модель | Подаваемое напряжение |
|---|---|
| NSC-R20 G600… Жесткая версия |
..0 = 230 В AC ..2 = 24 В AC ..3 = 18-36 В DC ..4 = 115 В AC |
| NSC-C20 G600… Кабельная версия |
(Указывайте, пожалуйста, датчик или длину кабеля)
AC – переменный ток
DC – постоянный ток
Комплект поставки
Стандартная поставка включает:
- Емкостный датчик уровня модель: “NSC”
- Инструкцию по эксплуатации
