Стеклянное реле потока с переменным сечением V31 (KOBOLD)
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Документация:
Стеклянное реле потока с переменным сечением V31: Руководство по эксплуатации
Размер файла: 1.3 MБ
Основные характеристики
| Материал | Нержавеющая сталь, ПВДФ, ПВХ |
| Вода | 1,1 - 11 Нл/ч ... 1000 - 10 000 л/ч |
| Воздух | 36—360 л/ч ... 18—180 Нм3/ч |
| tmax | 80 °C |
| Pmax | 15 бар |
| Соединение | фланцевое G 1/4 ... 2 внутренняя резьба, фланец DN 10 ... 65, ANSI 1/2 ". . .2+1/2" |
| Точность | класс 1.6/2.5 согласно VDI |
Измерительный прибор V31 используется для измерения прозрачных жидкостных и газообразных сред в трубопроводе. Шкала на устройстве демонстрирует расход среды, выраженный в объеме или массе на единицу времени. Стандартные шкалы пригодны для жидкостей с плотностью 1кг/л (62,43 фунт/кубический фут). Шкалу необходимо пересчитывать для других сред опираясь на физические характеристики. Также доступен расходомерный патрубок Вентури с процентной или 2 мм (0,078 дюймов) шкалой.
Применение: измерение расхода, дозирование, наблюдение и регулировка жидкостной и газообразной средой. Устройство может быть оснащено одним или несколькими концевыми выключателями в целях автоматического контроля за ходом процесса.

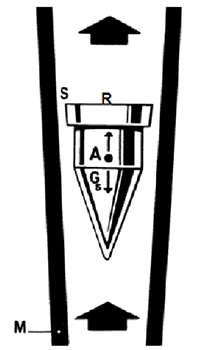

Принцип работы
Измерительный элемент состоит из поплавкового указателя и конической расходомерной трубки (M). Среда протекает снизу вверх через измерительное кольцо, поднимая поплавковый указатель до тех пор, пока выталкивающая сила (A) и вес поплавкового указателя (Gs) не окажутся в положении равновесия. По мере того как поплавковый указатель поднимается, кольцевой зазор (S) пропорциональный скорости потока, появляется между поплавковым указателем и стенкой измерительного патрубка. Высота подъема поплавка (R = линия считывания) в измерительном патрубке равна величине объема расхода потока. Расход считывается непосредственно со шкалы.
Полученные данные применимы исключительно для измеряемой среды, для которой калибровался прибор или для среды с такой же плотностью и вязкостью. Поплавковый указатель также может быть управляться направляющим стержнем. Такая опция предназначена для повышения безопасности процесса и защиты от повреждений стеклянного патрубка во время работы (клапанное распределение с магнитным управлением).

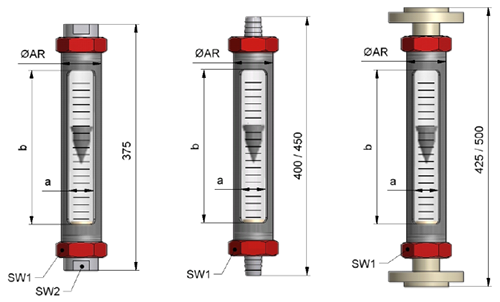

Конструкция
| V 31 | Корпус | Соединение | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | Ø AR | a | b | SW1 | SW2 | Внутренняя резьба | Соединительная муфта | Сварное соединение | Фланец |
| S04 | Ø 33,7 | 19 | 235 | 39 | 24 | G/NPT ¼”, ?”, ½” |
Ø 13, Ø 19 | DN 15 d=20 мм | DN 10/15/20/25 PN 40 |
| S05 | |||||||||
| S06 | Ø 60,3 | 38 | 235 | 67 | 46 | G/NPT ¾”, 1”, 1¼” |
Ø 19, Ø 25, Ø 38 | DN 32 d=40 мм | DN 25/40 PN 40 |
| S07 | Ø 88,9 | 58 | 235 | 100 | 65 | G/NPT 1¼”,1½”, 2” |
Ø 38, Ø 50 | DN 50 d=63 мм | DN 40/50 PN 40 DN 65 PN 16 |
Подчеркнуты стандартные соединения
| Вес | Резьбовое соединение | Фланцевое соединение | ||
|---|---|---|---|---|
| S 04 | G ½ | 0,7 кг | DN 15 | 2,0 кг |
| S 05 | G 1/3 | 0,7 кг | DN 15 | 2,0 кг |
| S 06 | G 1 | 2,0 кг | DN 25 | 3,9 кг |
| S 07 | G 2 | 4,0 кг | DN 50 | 8,9 кг |
Контакты
Бистабильный магнитный контакт К17A, K17B, K33 и К33i указывает положение поплавкового указателя, таким образом демонстрирует измеряемые величины инертным и бесконтактным способом.
Свойства:
- Бистабильное поведение
- Высокая виброустойчивость
- Инертное и практически безынерционное переключение
- Между контактами не взаимодействия
- Простое подключаемой соединение
Бистабильный контакт K 33 состоит из набора контактных пружин внутри стеклянного патрубка, заполненного инертным газом.
Технические характеристики
| Измерительный диапазон | Диапазон изменения параметра | 1:10 | |
| Наименьший измерительный диапазон | Вода | 3-30 л/ч | |
| Воздух | 36-360 Nl/ч | ||
| Наибольший измерительный диапазон | Вода | 1000-10000 л/ч | |
| Воздух | 18000-180000 Nl/ч | ||
| Размеры измеренной величины | Вода | л/ч <= 2500 л/ч | |
| м3/ч >= 3000 л/ч | |||
| Воздух | л/ч <= 40000 Nl/ч | ||
| м3/ч >= 50000 Nl/ | |||
| Для 0 ° C и 1,013 бар | |||
| Класс точности ( в соответствии с VDE/VDI 3513, страница 2) | Жидкости | 1,6% | |
| Газы | 2,5% | ||
| qG 50% | |||
| Направление потока | с низу вверх | ||
| Материалы | Измерительный патрубок | Боросиликатное стекло | |
| Соединения | 1.4571, поливинилиденфторид (PVDF), поливинилхлорид (PVC) | ||
| Поплавковый указатель | 1.4571, алюминий, поливинилиденфторид (PVDF) | ||
| Направляющая поплавка | 1.4571 | ||
| Изоляция | Витон, EPDM, фторированный этилен-пропилен (FEP)/(FFKM) | ||
| Стопор поплавкового указателя | поливинилиденфторид (PVDF)/неравеющая сталь | ||
| Защитный корпус | 1.4301 | ||
| Защита от разбивания на мелкие кусочки | Поликарбонат | ||
| Условия окружающей среды | Температура окружающей среды | от -20°C до +80 °C (от -4 °F до +176 °F) | |
| Температура окружающей среды поливинилхлорид (PVC) | от -20°C до +80 °C (от -3 °F до +176 °F) | ||
| Температура хранения | от -20°C до +60 °C (от -4 °F до +140 °F) | ||
| Климатическая категория | Водостойкий и/или не нагреваемый, класс С, в соответствии со стандартом DIN IEC 654 часть 1 | ||
| Защита от ударов и вибрации | Устройство необходимо защищать от сильных ударов и сотрясений, которые могут повлечь повреждения прибора | ||
| Типичные условия эксплуатации | |||
| Сопротивление давления | Диапазоны от B1 до С7 | макс. 15 бар (при макс. 80 °C; 176 °C) | |
| Диапазоны от D1 до D8 | макс. 10 бар (при макс. 80 °C; 212 °C) | ||
| Диапазоны от E1 до E5 | макс. 6 бар (при макс. 80 °C; 176 °C) | ||
| Соединения поливинилиденфторид (PVDF) | макс.10 бар (при макс. 20 °C; 68 °C) | ||
| макс. 4 бар (при макс. 80 °C; 212 °C) | |||
| макс. 2,5 бар (при макс. 80 °C; 212 °C) | |||
| Соединения поливинилхлорид (PVC) | макс. 10 бар (при макс. 20 °C; 104 °C) | ||
| макс. 4 бар (при макс. 80 °C; 212 °C) | |||
| макс. 2,5 бар (при макс. 80 °C; 212 | |||
| Температура среды | Поплавковый указатель изготовленный из 1.4571 / алюминий / поливинилиденфторид (PVDF) | От -10 °C до +80 °C (от +14 ° до +176°F) | |
| Поливинилхлорид (PVC) клеевое соединение | От -10 °C до +50 °C (от +14 ° до +122°F) | ||
| Состояние | Жидкое или газообразное | ||
| Вязкость | Жидкостная среда Газообразная среда |
<=2,0 кг/л – / – |
|
| Прямой отрезок перед входом и выходом | Прямой отрезок перед входом и выходом не требуется, если поток не прерывается. При сильно прерывающихся потоках, например, регулирующие устройства или закрывающие устройства на входе в пределах 250 мм, необходимо обратиться к директиве VDI.МВУ 3513 | ||
| Потеря давления | см. измерительные диапазоны | ||
Диапазон измерения. Вода
| Модель V 31 | Размеры соединений стандартные | Диапазоны в соответствии Коду диапазонов | Потеря давления мбар (фунтов на квадратный дюйм) |
Поплавковый указатель 1.4571 с направляющей и без направляющей | Поплавковый указатель 1.4571 с магнитом | Поплавковый указатель 1.4571 вязкостно-устойчивый | Поплавковый указатель поливинилиденфторид (PVDF) утяжеленный с магнитом |
|---|---|---|---|---|---|---|---|
| Стандартные диапазоны для жидкостей – л/ч – ( p=1 кг/л (62,43 фунтов на кубический фут), вязкость 1 мПа (1 cp)) (диапазон изменения параметра 1:10) |
|||||||
| S 04 | G 1/4” 3/8” ½” |
B1 | 10 (0,145) | 3 – 30 | – | – | 1,1 – 11 |
| B2 | 4 – 40 | – | – | 1,5 – 15 | |||
| B3 | 5 – 50 | – | – | 2 – 20 | |||
| B4 | 6,5 – 65 | – | – | 2,5 – 25 | |||
| B5 | 8 – 80 | – | – | 3,2 – 32 | |||
| B6 | 10 – 100 | – | – | 4 – 40 | |||
| S 05 | G 1/4” 3/8” ½” |
C1 | 20 (0,290) | 12,5 – 125 | 12 – 120 | 10 – 100 | 6,5 – 65 |
| C2 | 16 – 160 | 15 – 150 | 12,5 – 125 | 9 – 90 | |||
| C3 | 20 – 200 | 18 – 180 | 16 – 160 | 11 – 110 | |||
| C4 | 25 – 250 | 24 – 240 | 20 – 200 | 14 – 140 | |||
| C5 | 40 (0,580) | 31,5 – 315 | 30 – 300 | 24 – 240 | 17,5 – 176 | ||
| C6 | 40 – 400 | 36 – 360 | 30 – 300 | 22 – 220 | |||
| C7 | 50 – 500 | 48 – 480 | 36 – 360 | 25 – 250 | |||
| S 06 | G ½” ¾” 1” |
D1 | 19 (0,280) | 40 – 400 | 40 – 400 | – | 32 – 320 |
| D2 | 65 – 650 | 60 – 600 | 40 – 400 | 50 – 500 | |||
| D3 | 80 – 800 | 75 – 750 | 50 – 500 | 60 – 600 | |||
| D4 | 100 – 1000 | 95 – 950 | 60 – 600 | 75 – 750 | |||
| D5 | 120 – 1200 | 120 – 1200 | 75 – 750 | 100 – 1000 | |||
| D6 | 24 (0,350) | 160 – 1600 | 150 – 1500 | 100 – 1000 | 125 – 1250 | ||
| D7 | 200 – 2000 | 180 – 1800 | 120 – 1200 | 160 – 1600 | |||
| D8 | 33 (0,480) | 250 – 2500 | 240 – 2400 | 140 – 1400 | 200 – 2000 | ||
| D9 | 300 – 3000 | 380 – 3800 | 180- 1800 | 240 – 2400 | |||
| S 07 | G 1” 1 ¼” 1 ½” 2” |
E1 | 25 (0,360) | 400 – 4000 | 380 – 3800 | 250 – 2500 | 320 – 3200 |
| E2 | 500 – 5000 | 480 – 4800 | 300 – 3000 | 380 – 3800 | |||
| E3 | 650 – 6500 | 640 – 6400 | 400 – 4000 | 500 – 5000 | |||
| E4 | 800 – 8000 | 750 – 7500 | 450 – 4500 | 640 – 6400 | |||
| E5 | 1000 - 10000 | 950 – 9500 | 550 - 5500 | 750 – 7500 | |||
Диапазон измерения. Воздух
| Модель V 31 | Размеры соединений стандартные |
Диапазоны в соответствии Коду диапазонов | Потеря давления мбар (фунтов на квадратный дюйм) |
Поплавковый указатель 1.4571 с направляющей и без направляющей | Поплавковый указатель 1.4571 с магнитом | Поплавковый указатель 1.4571 вязкостно-устойчивый | Поплавковый указатель поливинилиденфторид (PVDF) утяжеленный с магнитом |
|---|---|---|---|---|---|---|---|
| Стандартные диапазоны для жидкостей – л/ч – ( p=1 кг/л (62,43 фунтов на кубический фут), вязкость 1 мПа (1 cp)) (диапазон изменения параметра 1:10) |
|||||||
| S 04 | G 1/4” 3/8” ½” |
B1 | 4 (0,058) | 5 – 5 | – | 36 – 360 | – |
| B2 | 65 – 650 | – | 50 – 500 | – | |||
| B3 | 80 – 800 | – | 65 – 650 | – | |||
| B4 | 110 – 1100 | – | 80 – 800 | – | |||
| B5 | 140 – 1400 | – | 100 – 1000 | – | |||
| B6 | 160 – 1600 | – | 125 – 1250 | – | |||
| S 05 | G 1/4” 3/8” ½” |
C1 | 200 – 2000 | 250 – 2500 | 150 – 1500 | 200 – 2000 | |
| C2 | 300 – 3000 | 320 – 3200 | 200 – 2000 | 300 – 3000 | |||
| C3 | 360 – 3600 | 400 – 4000 | 250 – 2500 | 360 – 3600 | |||
| C4 | 400 – 4000 | 500 – 5000 | 300 – 3000 | 450 – 4500 | |||
| C5 | 40 (0,580) | 500 – 5000 | 640 – 6400 | 360 – 3600 | 600 – 6000 | ||
| C6 | 640 – 6400 | 800 – 8000 | 500 – 5000 | 700 – 7000 | |||
| C7 | 800 – 8000 | 1000 – 10000 | 550 – 5500 | 950 – 9500 | |||
| S 06 | G ½” ¾” 1” |
D1 | 19 (0,280) | 750 – 7500 | 850 – 8500 | 520 – 5200 | 750 – 7500 |
| D2 | 1000 – 10000 | 1200 – 12000 | 800 – 8000 | 1000 – 10000 | |||
| D3 | 1300 – 13000 | 1400 – 14000 | 900 – 9000 | 1300 – 13000 | |||
| D4 | 1600 – 16000 | 2000 – 20000 | 1200 – 12000 | 1600 – 16000 | |||
| D5 | 2000 – 20000 | 2400 – 24000 | 1500 – 15000 | 2000 – 20000 | |||
| D6 | 24 (0,350) | 2800 – 28000 | 3200 – 32000 | 2000 – 20000 | 2800 – 28000 | ||
| D7 | 3600 – 36000 | 4000 – 40000 | 2500 – 25000 | 3600 – 36000 | |||
| D8 | 33 (0,480) | 4000 – 30000 | 5000 – 50000 | 3000 – 30000 | 4000 – 40000 | ||
| D9 | 5000 – 50000 | 6000 – 60000 | 3600- 36000 | 5000 – 50000 | |||
| S 07 | G 1” 1 ¼” 1 ½” 2” |
E1 | 25 (0,360) | 6400 –6 4000 | 7500 – 75000 | 5000 – 50000 | 6400 – 64000 |
| E2 | 8000 – 80000 | 10000 – 100000 | 6500 – 65000 | 8000 – 80000 | |||
| E3 | 10000 – 100000 | 12500 – 125000 | 8000 – 80000 | 10000 – 100000 | |||
| E4 | 14000 – 140000 | 15000 – 150000 | 10000 – 100000 | 14000 – 140000 | |||
| E5 | 16000 - 160000 | 18000 – 180000 | 12500 - 125000 | 16000 – 160000 | |||

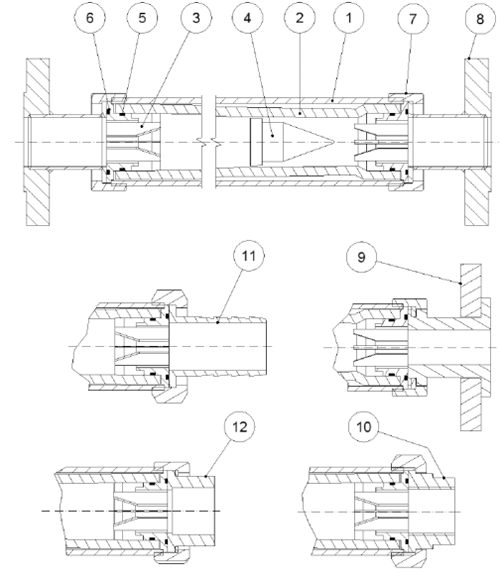

Материалы
| Элемент | Детали | Название | Соединения V31 | |||
|---|---|---|---|---|---|---|
| PVC поливинилхлорид (ПВХ) | PVDF поливинилиденфторид (ПВДФ) |
SS | ||||
| 1 | 1 | Корпус | 1,4301 | |||
| 2 | 1 | Измерительный патрубок | Боросиликатное стекло | |||
| 3 | 2 | Стопор | Поливинилиденфторид (PVDF) | |||
| 4 | 1 | Поплавковый указатель | 1,4571, Алюминий, Поливинилиденфторид (PVDF) | |||
| 5 | 2 | O-образное кольцо | EPDM, Витон, фторированный этилен-пропилен (FEP)/FFKM | |||
| 6 | 2 | O-образное кольцо | EPDM, Витон, фторированный этилен-пропилен (FEP)/FFKM | |||
| 7 | 2 | Накидная гайка | Алюминий, SS | |||
| 8 | 2 | Фланец | X | |||
| 9 | 2 | Фланец | X | |||
| 10 | 2 | Резьбовое соединение | X | X | ||
| 11 | 2 | Соединительная муфта | X | X | ||
| 12 | 2 | Сварное соединение | X | |||

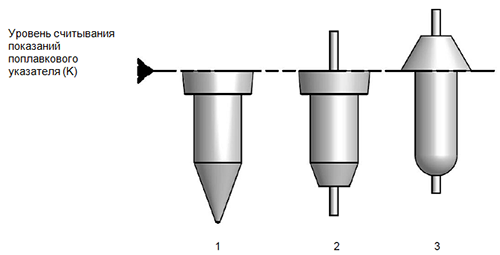

Типы поплавковых указателей
Существует три типа поплавковых указателей:
- Неуправляемый поплавковый указатель
- Управляемый поплавковый указатель
- Вязкостно-устойчивый поплавковый указатель
Предельные контакты
| Предельный контакт | Модель | Тип переключения | Мощность |
|---|---|---|---|
| K 17 A | Магнитоуправляемый контакт нормально-разомкнутый | Переменный ток 250 В / 0,5 A/ 10ВА | |
| K 17 B | Магнитоуправляемый контакт нормально-замкнутый | Постоянный ток 250 В / 0,5 A / SW | |
| K 33 | Магнитоуправляемый контакт однополюсный переключатель на два направления | 250 В постоянный ток/ переменный ток/ 1,5 A / 150 ВА / 100 Вт | |
| K 33i | Индукционный контакт нормально-разомкнутый | 5-25 В постоянный ток |
