Термометр сопротивления закладной TWE (KOBOLD)
Документация:
Основные характеристики
Материал | Нержавеющая сталь |
Диапазон измерения | -20 ... +600 °C |
Соединение | G 1/4, G 1/2, M 10 |
Точность | класс A или B |
Вкручиваемые термометры сопротивления представляют собой устойчивые к неблагоприятным условиям окружающей среды датчики, выполненные из нержавеющей стали с неподвижным или плавающим резьбовым присоединением. Электрическое присоединение выполнено посредством соединительного провода или соединительной головки формы МА. В зависимости от версии доступны провода для сухих и влажных помещений. На стыке соединительного провода и защитной трубки деформация отсутствует. Защитная трубка и процессное присоединение выполнены из нержавеющей стали. Изготовление защитной трубки и процессного присоединения из других материалов возможно на заказ. Стандартом служат трехпроводные термометры сопротивления Ptl00, соответствующие IEC 751, категории В. Другие категории и версии доступны с Pt 500 и Pt 1000.
Данные приборы доступны как простые и двойные термометры сопротивления. Вкручиваемые термометры сопротивления изготавливаются в двух-, трех-, и четырехпроводном исполнении.
Сферы применения
Вкручиваемые термометры сопротивления предназначены для измерения температуры жидких и газовых сред. Вкручиваемы термометры сопротивления применяются в тепл оси стемах, строительстве печей, приборостроении, машиностроении, строительстве, а также во многих других отраслях промышленности.
Исполнения

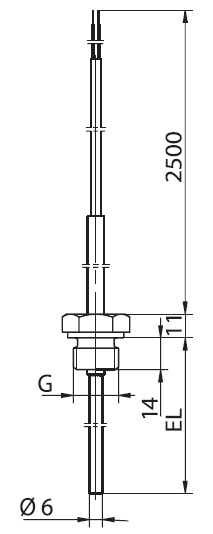

Вкручиваемые термометры сопротивления с жестким технологическим присоединением G½ , внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-164102.. | 100 мм | |||
TWE-R-164162.. | 160 мм | ..1.. = 1 х Pt 100, категория В | ..2.. = 2-провод- ной ..3.. = 3-провод- ной |
|
TWE-R-164 252.. | 250 мм | ..S = силиконовый (стандарт. 2.5 м) | ||
TWE-R-164 402.. | 400 мм | ..2.. = 2х Pt 100, категория В | ||
TWE-R-164 502.. | 500 мм | ..4.. = 4-провод- ной* | ||
TWE-R-164 хх2.. | Другая длина |

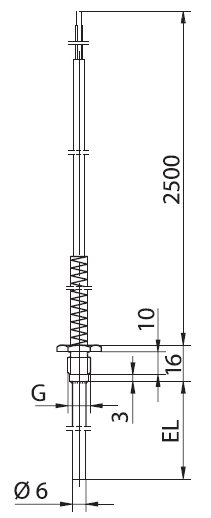

Вкручиваемые термометры сопротивления с гибким технологическим присоединением М10х1, внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-164 10N.. | 100 мм | |||
TWE-R-16416N.. | 160 мм | ..1.. = IxPtlOO, категория В | ..2.. = 2-провод- ной ..3.. = 3-провод- ной |
|
TWE-R-1б425N.. | 250 мм | ,.Е= с оплеткой (стандарт. 2.5 м) | ||
TWE-R-16440N.. | 400 мм | ..2.. = 2х Ptl 00, категория В | ||
TWE-R-164 50N.. | 500 мм | ..4.. = 4-провод- ной* | ||
TWE-R-164 xxN.. | Другая длина |

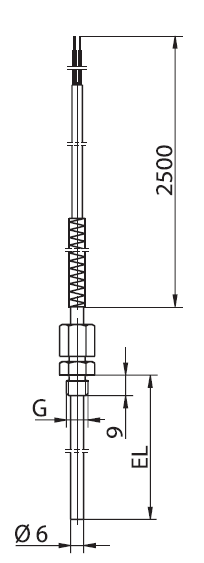

Вкручиваемые термометры сопротивления с жестким технологическим присоединением М10х1, внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-16410М.. | 100 мм | ..1.. = 1 х Pt 100, категория В ..2.. = 2х Pt 100, категория В |
..2.. = 2-провод- ной ..3.. = 3-провод- ной ..4.. = 4-провод- ной* |
..Е = с оплеткой (стандарт. 2.5 м) |
TWE-R-16416М.. | 160 мм | |||
TWE-R-164 25М.. | 250 мм | |||
TWE-R-164 40М.. | 400 мм | |||
TWE-R-164 50М.. | 500 мм | |||
TWE-R-164xxM.. | Спец. длина |
Виброустойчивые вкручиваемые термометры сопротивления с жестким технологическим присоединением М10х1, внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-2641ОМ.. | 100 мм | ..1.. = 1 х Pt 100, категория В ..2.. = 2х Pt 100, категория В |
..2.. = 2-провод- ной ..3.. = 3-провод- ной ..4.. = 4-провод- ной* |
,.Е= с оплеткой (стандарт. 2.5 м) |
TWE-R-26416М.. | 160 мм | |||
TWE-R-264 25М.. | 250 мм | |||
TWE-R-264 40М.. | 400 мм | |||
TWE-R-264 50М.. | 500 мм | |||
TWE-R-264 ххМ.. | Спец. длина |

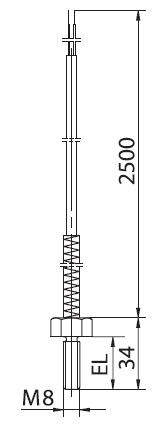

Вкручиваемые термометры сопротивления с неподвижной цапфой с резьбой М 8, внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-384 02L.. | 25 мм | ..1.. = 1 х Pt 100, категория В ..2.. = 2х Pt 100, категория В |
..2.. = 2-провод- ной ..3.. = 3-провод- ной ..4.. = 4-провод- ной* |
,.Е= с оплеткой (стандарт. 2.5 м) |

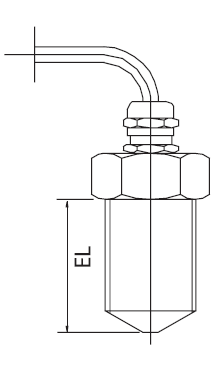

Вкручиваемые термометры сопротивления с жестким технологическим присоединением М12х1; G¼, G½, G¾ внешнаяя резьба
Номер модели | Глубина погружения | Присоединение | Тип датч./катег. | Провода | Соед. кабель |
---|---|---|---|---|---|
TWE-R-K0302N.. | 23 мм | М 12x1 | ..1.. = 1 х Pt 100, категория В | ..2.. = 2-про- водной | ..S = силикон (стандарт. 2.0 м) |
TWE-R-K03021.. | 23 мм | G 'А | |||
TWE-R-K03042.. | 43 мм | G Уг | |||
TWE-R-K03043.. | 43 мм | G 3/4 |
Вкручиваемые термометры сопротивления с присоединительной головкой МА с жестким технологическим присоединением G½ внешняя резьба, без опоры
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-164102.. | 100 мм | ..1.. = 1 х Pt 100, категория В ..2.. = 2х Pt 100, категория В |
..2.. = 2-про- водной ..3.. = 3-про- водной* ..4.. =4-про- водной* |
..М = форма головки МА |
TWE-R-164162.. | 160 мм | |||
TWE-R-164 252.. | 250 мм | |||
TWE-R-164402.. | 400 мм | |||
TWE-R-164502.. | 500 мм | |||
TWE-R-164 хх2.. | Др. длина |

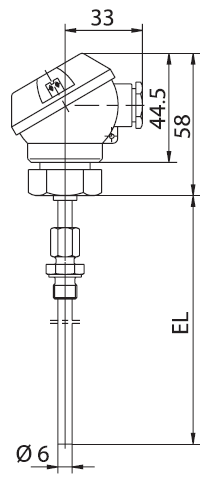

Вкручивающиеся термометры сопротивления с присоединительной головкой МА с гибким технологическим присоединением G¼ внешняя резьба
Номер модели | Глубина погружения | Тип датчика/категория | Провода | Соединит, кабель |
---|---|---|---|---|
TWE-R-164101.. | 100 мм | ..2.. = 2-про- водной | ||
TWE-R-164161.. | 160 мм | ..1.. = 1 х Pt 100, | ||
TWE-R-164 251.. | 250 мм | категория В | ..3.. = 3-про- | ..М = форма головки МА |
TWE-R-164401.. | 400 мм | ..2.. = 2х Pt 100, | водной* | |
TWE-R-164501.. | 500 мм | категория В | ..4.. =4-про- | |
TWE-R-164 хх1 .. | Др. длина | водной* |
