Ультразвуковой расходомер DUK (KOBOLD)
Документация:
Основные характеристики
| Материал | Латунь, нержавеющая сталь |
| Вода | 0.08 - 20 л/мин ... 2.5 - 630 л/мин |
| tmax | 90 °C |
| pmax | 10 бар |
| Соединение | G 1/2 . . . 3 внутренняя резьба |
| Точность | ± 1.5 % от полной шкалы |
Расходомеры фирмы KOBOLD серии DUK применяются для измерения, контроля и дозирования маловязких текучих сред.

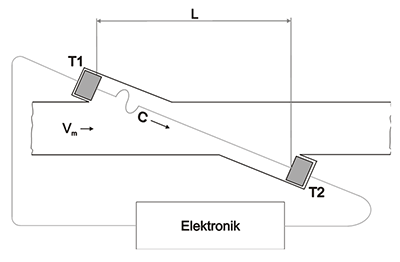

Прибор работает по принципу разности продолжительности сигналов.
Это подразумевает, что ультразвуковые волны в измеряемой среде подвергаются воздействию со стороны скорости потока.
Два чувствительных элемента, установленных напротив друг друга в трубопроводе, функционируют одновременно как передатчик и приемник ультразвуковых сигналов.
При отсутствии потока продолжительность обоих сигналов идентична. Если измеряемая жидкость протекает в трубопроводе, продолжительность сигнала против потока выше, чем продолжительность сигнала по потоку.
Продолжительность сигнала, которая определяется микропроцессором, пропорциональна скорости потока.
Изделие может быть оснащено коммутационным выходом, частотным или аналоговым выходом. В дополнение может быть подобрана электроника, оснащенная цифровым дисплеем, коммутационным и аналоговым выходами.
Так же возможно применение опциональных цепей дозирования и измерения. Цепь измерения выводит значение мгновенного расхода на первую строку дисплея и значение парциальной или общей величины на вторую строку дисплея. Цепь дозирования контролирует задачи простого заполнения, а так же измеряет расход, общую величину и величину заполнения. Аналоговый выход и два релейных выхода могут применяться для последующей обработки сигналов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения: | ультразвуковой |
| Диапазон измерений: | смотрите таблицу |
| Измеряемая среда: | жидкости с 1 % содержанием твердых частиц |
| Вязкость: | максимально 30 мм2/с |
| Точность измерений: | 0.7 % от показаний + 0.7 % от диапазона |
| Повторяемость: | ±0.1 % от диапазона |
| Монтажное положение: | произвольное, условно положительное |
| направление потока указано стрелкой | |
| (горизонтальное: электроника сверху или снизу) | |
| Впуск/выпуск: | 10 x Ду |
| Температура измер. среды | : -20...+90 °С |
| -20...+120 °С (высокотемпературное исполнение) | |
| Окружающая температура: | -20...+70 °С |
| Время срабатывания: | ca. 0,5...1 сек. (в зависимости от модели электроники) |
| Давление: | 0.16 бар |
| Потери давления: | максимально 150 мбар от диапазона |
| Степень защиты: | IP 65 |
| Части, контактирующие с измеряемой средой | |
| Корпус изделия: | латунь или нержавеющая сталь 1.4408 |
| Чувствительные элементы: | PEEK |
| Уплотнение: | NBR, другие варианты на заказ высокотемпературное исполнение FPM |
Диапазоны измерений и вес
| Модель | Диапазон измерений [л/мин] | Размер [G/NPT] | DUK-...S30x DUK-…F3x0 DUK-...Lxx3 |
DUK-...C3xx | DUK-...Exxx DUK-...Gxxx |
DUK с ADI 24 В |
DUK с ADI 230/115 В |
|---|---|---|---|---|---|---|---|
| DUK-1xx4 | 0,08-20 | ½“ | ca. 850 г | ca. 1050 г | ca. 1000 г | ca. 2150 г | ca. 2700 г |
| DUK-1xx5 | 0,16-40 | ¾“ | ca. 1050 г | ca. 1250 г | ca. 1200 г | ca. 2350 г | ca. 2900 г |
| DUK-1xx6 | 0,25-63 | 1“ | ca. 1450 г | ca. 1650 г | ca. 1600 г | ca. 2750 г | ca. 3300 г |
| DUK-1xx8 | 0,6-150 | 1½“ | ca. 2350 г | ca. 2550 г | ca. 2500 г | ca. 3650 г | ca. 4200 г |
| DUK-1xx9 | 1-250 | 2“ | ca. 3800 г | ca. 4000 г | ca. 3950 г | ca. 5100 г | ca. 5650 г |
| DUK-1xxB | 2,5-630 | 3“ | ca. 7100 г | ca. 7300 г | ca. 7250 г | ca. 8400 г | ca. 8950 г |
DUK-...S300, DUK-…S30D
Дисплей: DUO-светодиод состояния переключения
Переключающий выход (..S300): реле SPDT, макс. 1 A/30 В постоянного тока
Переключающий выход (..S30D): активный, 24 В постоянного тока, N/C или N/O
Точка переключения: 10...90 % от диапазона с 10 % шагом, который может настраиваться пользователем при помощи переключателя углового кодера
Электропитание: 24 В постоянного тока ± 20 %
Потребляемая мощность: 12 мА
Электрическое присоединение: штекерный соединитель M12x1, 5 штырьков
Превышение диапазона измерений: DUO-светодиод (красный/зеленый от 105 % диапазона)
DUK-...F300, DUK-…F390
Импульсный выход: PNP, открытый коллектор, макс. 200 мА
Частота по полной шкале: 500 Гц (…F300)
50…1000 Гц (…F390)
пропорциональна расходу
Электропитание: 24 В постоянного тока ± 20 %
Потребляемая мощность: 5 мА
Электрическое присоединение: штекерный соединитель M12x1, 4 штырька
Превышение диапазона измерений: Fвыход приблизительно 2 кГц светодиода от 105 % диапазона
DUK-...L303; DUK-...L343
Выход: 0(4)-20 мА, 3-проводной
Нагрузка: максимально 500 ?
Электропитание: 24 В постоянного тока ± 20 %
Электрическое присоединение: штекерный соединитель M12x1, 4 штырька
Превышение диапазона измерений: Iвыход приблизительно 20.5 мА от 103 % диапазона
DUK-...L443 (usage with AUF-3000)
Выход: 4-20 мА, 3-проводной
Нагрузка: максимально 500 ?
Электропитание: 24 В постоянного тока ± 20 %
Электрическое присоединение: штекерный соединитель DIN 43650
Превышение диапазона измерений: Iвыход приблизительно 20.5 мА от 103 % диапазона
DUK-…C3xx (Встроенная электроника)
Дисплей: 3-значный светодиодный индикатор
Аналоговый выход: 0(4)...20 мА настраиваемый (только DUK-...C34x)
Нагрузка: максимально 500 Ω
Переключающий выход: 1(2) полупроводник PNP или NPN, настраивается на заводе
Контактная функция: N/C-N/O-частота, настраиваемая (частотный выход не калиброван, частота по диапазону приблизительно 1400 Гц)
Элементы настройки: 2 клавиши
Электропитание: 24 В постоянного тока ± 20 %
Потребляемая мощность: ca. 100 мА
Электрическое присоединение: штекерный соединитель M12x1, 5 штырьков
DUK-...Exxx (Измерительная электроника)
Дисплей: ЖКИ, 2 x 8 знака, с подсветкой, суммарная и парциальная величина, величина расхода, выбираемые единицы измерения
Аналоговый выход: (0)4...20 мА, настраиваемый
Нагрузка: максимально 500 ?
Переключающий выход: 2 реле, максимально 30 В переменного тока/ постоянного тока / 2 A / 60 вольт-ампер
Элементы настройки: 4 клавиши
Функции: сброс, память МИН/МАКС, контроль расхода, контроль суммарной и парциальной величины, язык отображения
Электропитание: 24 В постоянного тока ± 20 %, 3-проводная схема
Потребляемая мощность: приблизительно 150 мА
Электрическое присоединение: кабельный разъем или 2x штекерный соединитель M12x1 5/8 штырьков
DUK-...Gxxx (Дозирующая электроника)
Дисплей: ЖКИ, 2 x 8 знака, с подсветкой, величина дозирования и расхода, суммарная величина, выбираемые единицы измерения
Аналоговый выход: (0)4...20 мА, настраиваемый
Нагрузка: максимально 500 ?
Переключающий выход: 2 реле, максимально 30 В переменного тока/ постоянного тока / 2 A / 60 вольт-ампер
Элементы настройки: 4 клавиши
Функции: дозирование (реле S2), старт, стоп, сброс, точное дозирование, корректировочная величина, реле расхода, суммарная величина, язык отображения
Электропитание: 24 В постоянного тока ± 20 %, 3-проводная схема
Потребляемая мощность: приблизительно 150 мА
Электрическое присоединение: кабельный разъем или 2x штекерный соединитель M12x1 5/8 штырьков
DUK с электроникой ADI
Дисплей: гистограмма, 4.5-значный цифровой или комбинированный дисплей, система дозирования
Аналоговый выход: (0) 4...20 мА, 0…10 В
Нагрузка: максимально 500 ?
Переключающий выход: 2 реле/SPDT, максимально 115/230 В переменного тока, 5 A активной нагрузки
максимально 30 В постоянного тока/5 A или
2 открытых коллектора
5-50 В постоянного тока, максимально 50 мА
Элементы настройки: 3 клавиши
Электропитание: 230/115/48/24 В переменного тока, 24 В постоянного тока
Электрическое присоединение: съемная клеммная колодка, кабельный сальник

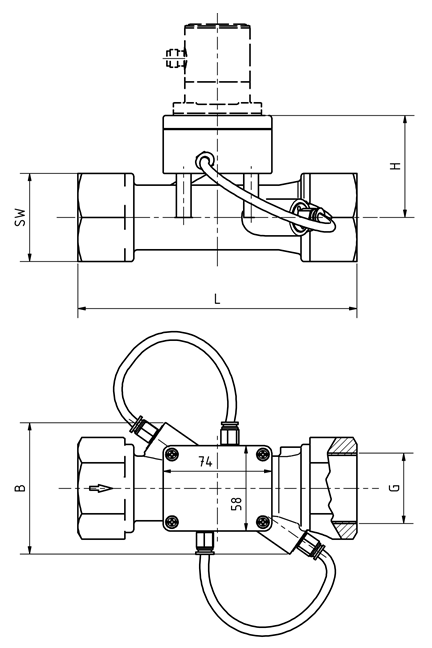

Габаритные размеры
Модель DUK:
| Модель | G / NPT | SW [мм] |
H* [мм] |
L [мм] |
B [мм] |
|---|---|---|---|---|---|
| DUK-xxx4 | 1/2 | 30 | 57 | 114 | ca.72 |
| DUK-xxx5 | 3/4 | 36 | 59 | 126,5 | ca. 76 |
| DUK-xxx6 | 1 | 46 | 63 | 146 | ca. 80 |
| DUK-xxx8 | 1½ | 60 | 69 | 190 | ca. 90 |
| DUK-xxx9 | 2 | 76 | 74 | 238 | ca. 97 |
| DUK-xxxB | 3 | 105 | 84 | 306 | ca. 122 |

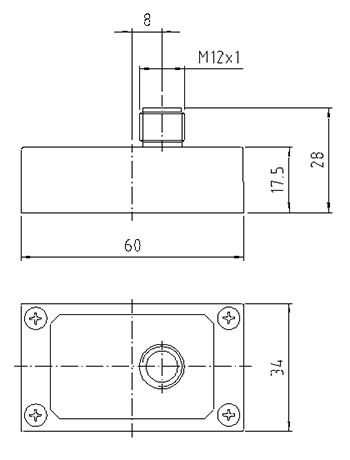

DUK-...S30x; DUK-...F3x0; DUK-...L3x3:

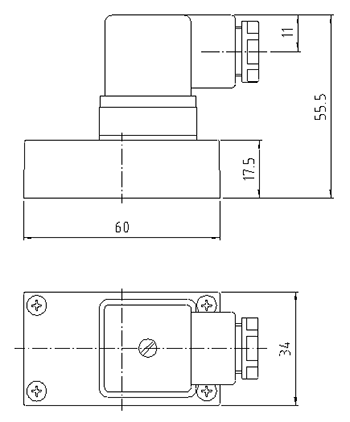

DUK-...L443:

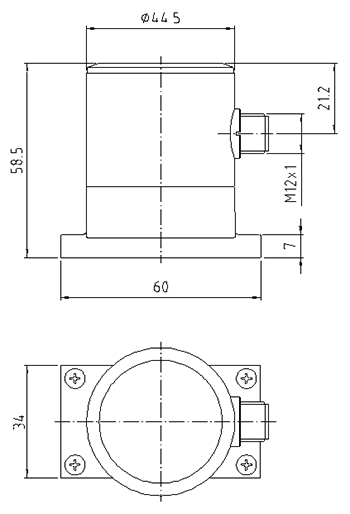

DUK-...C3xx:

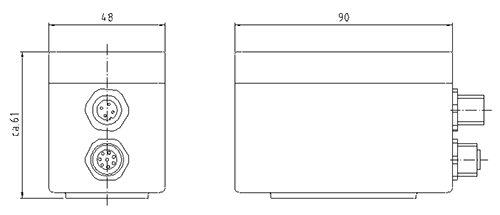

DUK-...Ex4R, DUK-...Gx4R
DUK-…Bxxx, DUK-…Dxxx, DUK-…Kxxx, DUK-…Axxx:
Коды заказа
(Например: DUK-11 G4H S300 L)
| Модель / Материал корпуса | Присоединение* | Электроника | Направление потока | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
DUK-11 = латунь DUK-12 = нержавеющая сталь 1.4408 DUK-21 = DUK-22 = |
G4H = G ½ внутренняя N4H = ½ NPT внутренняя |
Переключающий выход Частотный выход Аналоговый выход Встроенная электроника Электроника ADI
Измерительная электроника Дозирующая электроника |
L = слева направо R = справа налево T = сверху вниз B = снизу вверх |
* Стандартное отображение дисплея в л/мин, опционально: Дисплей GPM (код Gвместо H)
Комплект поставки
Стандартный комплект поставки включает:
- Ультразвуковой расходомер/ - счетчик/ - дозатор модели: DUK
- Инструкцию по эксплуатации.
