Выключатель уровня поплавковый магнитный для бокового монтажа NS (KOBOLD)

NS Выключатель уровня поплавковый магнитный для бокового монтажа
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Выключатель уровня поплавковый магнитный для бокового монтажа NS: Руководство по эксплуатации
Выключатель уровня поплавковый магнитный для бокового монтажа NS: Руководство по эксплуатации
Размер файла: 531.8 КБ

Основные характеристики

Материал Латунь, нержавеющая сталь, ПВХ, PP
Плотность 0.6 кг/дм3
tmax 150 °C
Pmax 100 бар
Соединение G 3/8 внешняя резьба

Магнитное реле уровня предназначено для управления и контроля уровня жидких сред в котлах и резервуарах. В зависимости от многочисленных и многообразных эксплуатационных условий, изделие может изготавливаться в соответствии с индивидуальными требованиями заказчика.

Магнитные поплавковые реле уровня фирмы Коболд оснащены герметизированным контактом, размещенным в трубке.
В поплавок, перемещающийся в трубке, встроен кольцевой магнит, магнитное поле которого бесконтактно переключает герметизирующий контакт. Герметизированные контакты доступны в следующих исполнениях: контакт N/O, контакт N/C или переключающий контакт.
Поплавок, перемещающийся вверх и вниз по поверхности жидкости, является единственной подвижной частью изделия.

Исполнения поплавков

Модель Форма Материал Наружный диаметр поплавка [мм] Высота [мм] Отверстие [мм] Минимальная плотность жидкости [кг/дм³] Максимальная температура °C Номинальное давление [бар] при 20 °C
N05 Полый цилиндр PP 42 38 14 > 0.7 90°C 5 бар
N061) Сплошной цилиндр PP 40 20 14 > 0.9 90 °C 100 бар
N07 Полый цилиндр PVC-U 42 38 14 > 0.9 55 °C 3 бар
N10 Полый шар Нерж. сталь 1.4571 52 52 15 > 0.7 150°C 30 бар

1) Для каждой точки переключения требуется один поплавок.

Для всех остальных исполнений поплавков – два контакта могут функционировать с одним поплавком.

Вспомогательное оборудование

1. Контактные реле защиты
Мы рекомендуем использовать реле контактной защиты в соединении с герметизированными контактами.
Целесообразность применения реле контактной защиты обусловлена следующими факторами:

  • Защита от перегрузки контактов вследствие искрений или сильных токов, которые могут, к примеру, произойти в результате самонаведенных ЭДС при переключении электромагнитных клапанов.
  • Переключатели поплавков электрически изолированы от системы подачи питания высокого напряжения.
  • Защита персонала, непосредственно контактирующего с измеряемой жидкостью, в соответствии с VDE 0100.

2. Демпфирующая труба для смешанных жидкостей
Поплавковые реле уровня с демпфирующей трубой для смешанных или загрязненных жидкостей поставляются по специальному заказу.

3. Контроль температуры
Изделия с встроенным термореле поставляются по специальному заказу. Исходная точка переключения настраивается в диапазоне от 60 °C до 150 °C по требованию заказчика.

Доступна опция Pt 100.

Технические характеристики

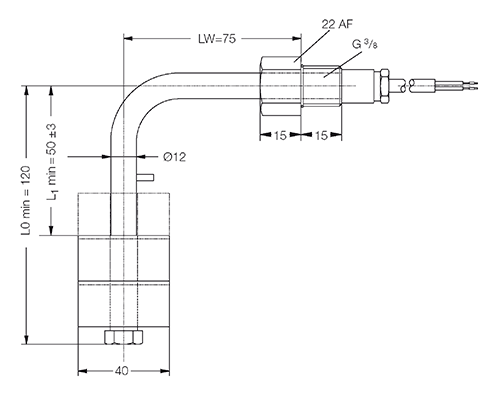

Функционирование контакта с повышающимся уровнем:
Контакт N/O:                                  230 В переменного тока  / 1.0 A / 60 вольт-ампер  Контакт N/C:                                                           230 В переменного тока / 1.0 A / 60 вольт-ампер Переключающий контакт:                                          230 В переменного тока / 1.0 A / 60 вольт-ампер Длина кабеля:                                                           1 м NYLHY
Монтажное положение:               вертикальное ±30°
Степень защиты:                          IP 65
Присоединение:                            G 3/8 наружная резьба
L1 мин.:          50 мм

Модель* Материал Номинальное давление [бар] Макс. температура [°C] Количество функций контактов Мин. монтаж. глубина [мм] Плотность жидкости [кг/дм3]
Направляющая трубка резьбовой фитинг Поплавок Кабель PVC Кабель с силиконовой изоляцией
NS-7-PVC-R-S PVC-U PVC-U 3 55 55 1 контакт N/O 95 > 0.9
NS-7-PVC-R-Ö PVC-U PVC-U 3 55 55 1 контакт N/C 95 > 0.9
NS-7-PVC-R-W PVC-U PVC-U 3 55 55 1 переключ. контакт 95 > 0.9
NS-5-MS-R-S Латунь PP 3 70 90 1 контакт N/O 95 > 0.7
NS-5-MS-R-Ö Латунь PP 3 70 90 1 контакт N/C 95 > 0.7
NS-5-MS-R-W Латунь PP 3 70 90 1 переключ. контакт 95 > 0.7
NS-5-VA-R-S Нерж. сталь PP 3 70 90 1 контакт N/O 95 > 0.7
NS-5-VA-R-Ö Нерж. сталь PP 3 70 90 1 контакт N/C 95 > 0.7
NS-5-VA-R-W Нерж. сталь PP 3 70 90 1 переключ. контакт 95 > 0.7

*Минимальное расстояние от точки переключения до конца направляющей трубки (специальная длина): 40 мм ±3 мм (NS-7); 35 мм ±3 мм (NS-5)

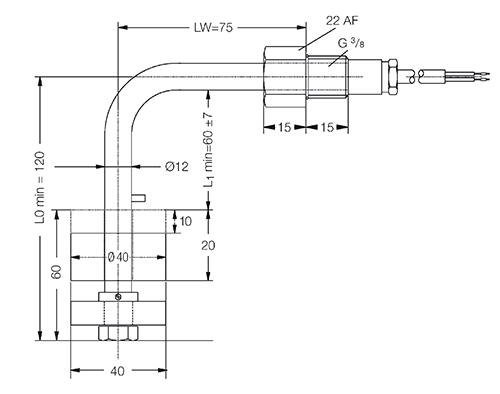

Функционирование контакта с повышающимся уровнем:
Контакт N/O:                                  230 В переменного тока / 1.0 A / 60 вольт-ампер Контакт N/C:                                                           230 В переменного тока / 1.0 A / 60 вольт-ампер Переключающий контакт:                                          230 В переменного тока / 1.0 A / 60 вольт-ампер
Длина кабеля:                               1 m NYLHY
Монтажное положение:               вертикальное ±30°
Степень защиты:                          IP 65
Присоединение:                            G 3/8 наружная резьба
L1 мин.:                                           60 мм

Модель* Материал Номинальное давление [бар] Макс. температура [°C] Количество функций контактов Мин. монтаж. глубина [мм] Плотность жидкости [кг/дм3]
Направляющая трубка резьбовой фитинг Поплавок Кабель PVC Кабель с силиконовой изоляцией
NS-6-MS-R-S Латунь PP 100 70 90 1 контакт N/O 120 > 0.8
NS-6-MS-R-Ö Латунь PP 100 70 90 1 контакт N/C 120 > 0.8
NS-6-MS-R-W Латунь PP 100 70 90 1 переключ. контакт 120 > 0.8
NS-6-VA-R-S Нерж. сталь PP 100 70 90 1 контакт N/O 120 > 0.8
NS-6-VA-R-Ö Нерж. сталь PP 100 70 90 1 контакт N/C 120 > 0.8
NS-6-VA-R-W Нерж. сталь PP 100 70 90 1 переключ. контакт 120 > 0.8

*Минимальное расстояние от точки переключения до конца направляющей трубки: 60 мм  ±7 мм

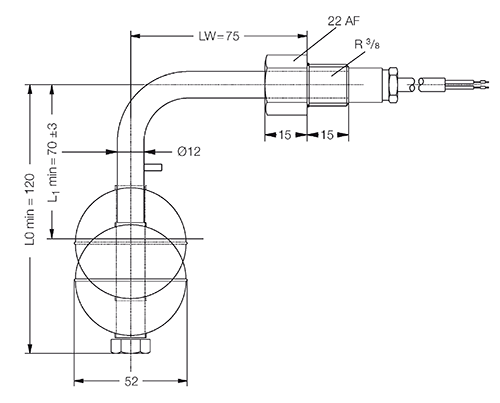

Функционирование контакта с повышающимся уровнем:
Контакт N/O:                                  230 В переменного тока / 1.0 A / 60 вольт-ампер Контакт N/C:                                                           230 В переменного тока / 1.0 A / 60 вольт-ампер Переключающий контакт:                                          230 В переменного тока / 1.0 A / 60 вольт-ампер
Длина кабеля:                               1 м NYLHY
Монтажное положение:               вертикальное ±30°
Степень защиты:                          IP 65
Присоединение:                            G 3/8 наружная резьба
L1 мин:                                             70 мм

Модель* Материал Номинальное давление [бар] Макс. температура [°C] Количество функций контактов Мин. монтаж. глубина [мм] Плотность жидкости [кг/дм3]
Направляющая трубка резьбовой фитинг Поплавок Кабель PVC Кабель с силиконовой изоляцией *Специальная длина
NS-10-MS-R-S Латунь Нерж. сталь 30 70 90 (150*) 1 контакт N/O 120 > 0.6
NS-10-MS-R-Ö Латунь Нерж. сталь 30 70 90 (150*) 1 контакт N/C 120 > 0.6
NS-10-MS-R-W Латунь Нерж. сталь 30 70 90 (150*) 1 переключ. контакт 120 > 0.6
NS-10-VA-R-S Нерж. сталь Нерж. сталь 30 70 90 (150*) 1 контакт N/O 120 > 0.6
NS-10-VA-R-Ö Нерж. сталь Нерж. сталь 30 70 90 (150*) 1 контакт N/C 120 > 0.6
NS-10-VA-R-W Нерж. сталь Нерж. сталь 30 70 90 (150*) 1 переключ. контакт 120 > 0.6

*Минимальное расстояние от точки переключения до конца направляющей трубки: 50 мм ±3 мм

Комплект поставки

Стандартный комплект поставки включает:

  • Реле уровня магнитное для жидких сред, боковой монтаж, модель:NS
  • Инструкция по эксплуатации
