Выключатель уровня RFS (KOBOLD)

RFS Выключатель уровня
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Выключатель уровня RFS: Руководство по эксплуатации
Выключатель уровня RFS: Руководство по эксплуатации
Размер файла: 542.7 КБ

Основные характеристики

Материал Нержавеющая сталь
Плотность 0.7 кг/дм3
tmax 120 °C
Pmax 5 бар
Соединение 1/2 NPT внешняя резьба

Изделие модели RFS применяется для контроля уровня жидких сред, которые химически не агрессивны в отношении материалов конструкции изделия.

Контроль уровня зачастую осуществляется, по крайней мере, двумя реле уровня, одно из которых функционирует как датчик минимального уровня, и другое – как датчик максимального уровня.

Датчик-реле уровня модели RFS предназначен для технически экономичного контроля уровня жидких сред в емкостях.
Изделие производится в трех исполнениях: изделие с разъемным соединением и два изделия с соединением, размещенным на алюминиевом корпусе, одно из которых модель ATEX для эксплуатации в газовзрывоопасной окружающей среде. Датчик-реле RFS отличается своим конструктивным исполнением, не требующим технического обслуживания, и компактными размерами. Изделие монтируется на стенке емкости. Изготовленный из нержавеющей стали поплавок с встроенным постоянным магнитом и шарнирным креплением перемещается в жидкой среде вверх и вниз. При достижении конечного положения встроенный в поплавок магнит приводит в действие беспотенциальный герконовый контакт. Переключательная функция (контакт N/O или контакт N/C) определяется монтажным положением изделия. Смена переключательной функции с одной на другую легко осуществляется поворотом датчика-реле на 180°.

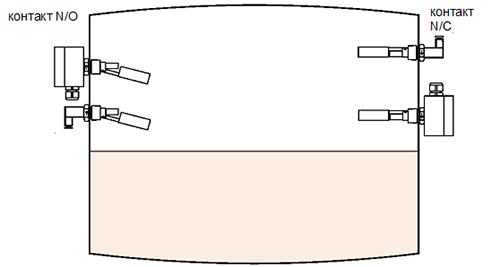

Монтаж

Контактная функция датчика-реле (контакт N/O или N/C) определяется монтажным положением изделия.

Монтажное положение RFS

Технические характеристики

Параметр Значение
Температура измеряемой среды: - 40...+120 °C
Температура окружающей среды: -20...+80 °C
(RFS-1200 N4 и RFS-1201 N4) -20...+ 60 °C (RFS-12Ex N4)
Рабочее давление: макс. 5 бар
Монтажное положение: горизонтальное
Материалы конструкции изделия
• Корпус / разъем: пластиковый - RFS-1200 N4 алюминиевый - RFS-1201 N4 и RFS-12Ex N4
• Поплавок: нержавеющая сталь 1.4301
• Присоединение: нержавеющая сталь 1.4301
Технологическое присоединение: 1/2 NPT
Электрическое присоединение: для RFS-1200 N4: разъем DIN для RFS-1201 и RFS-12Ex: клеммы на алюминиевом корпусе
Контакты: контакт N/O или N/C, в зависимости от монтажного положения изделия
Переключающее напряжение: макс. 240 В переменного тока / 300 В постоянного тока для RFS-1200 и RFS- 1201
макс. 40 В постоянного тока для RFS-12Ex
Переключающий ток: макс. 0.5 A
Переключающая способность: макс. 15 вольт-ампер для RFS-1200 и RFS-1201
макс. 4 вольт-ампер для RFS-12Ex
Плотность измеряемой среды: >0.7 г/см3
Контактное сопротивление: макс. 150 kΩ
Класс защиты: IP65
Маркировка ATEX II 1 GD Exia II CT6 (газовзрывоопасная среда)
II 2/1D ExtD A21 IP65 T85 °C (пылевзрывоопасная среда)

Габаритные размеры

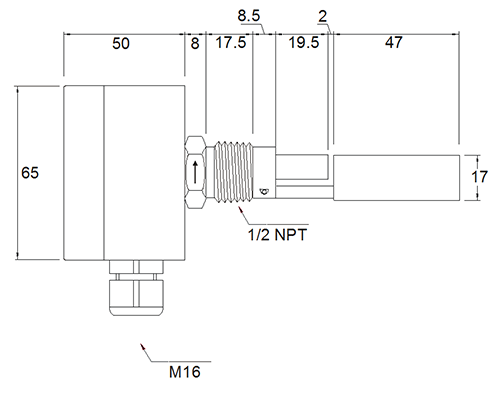

RFS-1201 N4, RFS-12Ex N4

Габаритные размеры RFS-1201 N4, RFS-12Ex N4

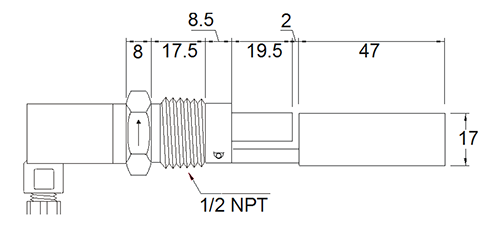

RFS-1200 N4

Габаритные размеры RFS-1200 N4

Код заказа

Пример: RFS-1200 N4

Модель Описание
RFS-1200 N4 Стандартное исполнение с разъемным соединением
RFS-1201 N4 Стандартное исполнение с соединением на корпусе (алюминий)
RFS-12Ex N4* Исполнение ATEX для эксплуатации во взрывоопасной окружающей среде

* При эксплуатации в газовзрывоопасной среде следует устанавливать дополнительное реле.

Комплект поставки

Стандартный комплект поставки включает:

  • Датчик-реле уровня модели: RFS;
  • Инструкцию по эксплуатации.
