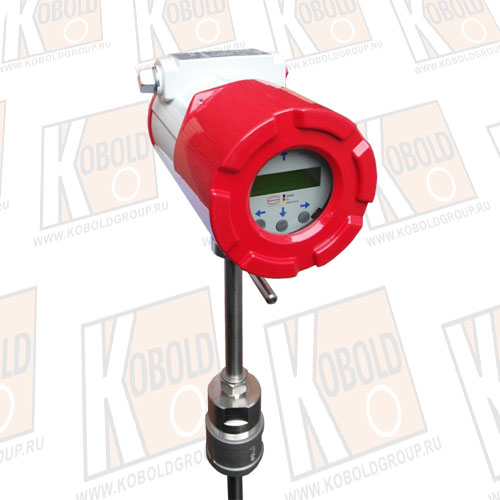

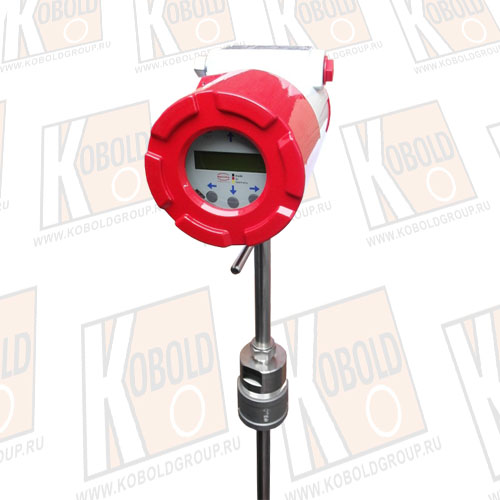

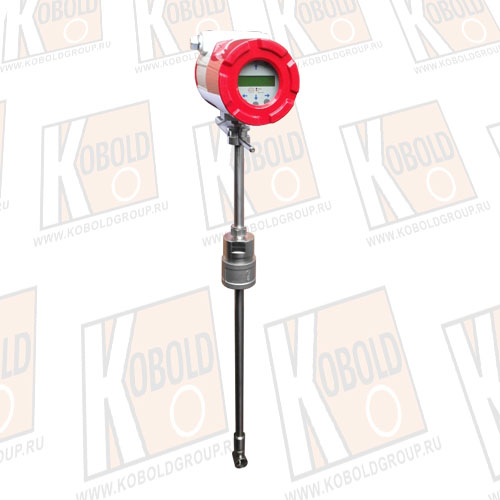

Вихревой расходомер DVE (KOBOLD)

Врезные вихревые расходомеры модели DVE обеспечивают надежное техническое решение задач измерения расхода. При единственной точке погружения в трубопроводе, расходомер обеспечивает точные данные измерения массового или объемного расхода.

Многопараметрические массовые расходомеры

Для измерения массового расхода газа, жидких сред и пара в массовых расходомерах применяется три основных чувствительных элемента: датчик частоты вихреобразования, резистивный датчик температуры RTD и полупроводниковый датчик давления.
Изделие поставляется в виде устройства с питанием по сигнальному контуру или же предусматривает до трех аналоговых выходных сигналов, передаваемых в диапазоне 4 – 20 мА, для контроля трех из пяти технологических параметров (массовый расход, объемный расход, температура, давление или плотность текучей среды). Опция контроля энергопотребления позволяет подсчет энергии, потребляемой оборудованием или процессом, в реальном масштабе времени.

Объемные расходомеры

Основным чувствительным элементом объемного расходомера является датчик частоты вихреобразования. Питание расходомеров осуществляется по сигнальному контуру. Аналоговые выходные сигналы 4 – 20 мА обеспечивают индикацию объемного или массового расхода на выбор. Принцип измерения массового расхода основывается на постоянной величине плотности текучей среды, записанной в запоминающем устройстве.

И массовые, и объемные расходомеры могут поставляться с локальной клавишной панелью/дисплеем, обеспечивающим вывод данных мгновенного и суммарного расхода, и технологических параметров в единицах измерения. Также доступны исполнения с импульсным выходным сигналом для дистанционного суммирования и связи с протоколами MODBUS или HART. Цифровая электронная аппаратура DVE позволяет легкую реконфигурацию при эксплуатации с большинством газовых, жидких сред и пара. Простота установки расходомера производства Heinrichs сочетается с удобным для использования интерфейсом, обеспечивающим быструю настройку, долгое и надежное функционирование и точность измерений массового расхода в широком спектре диапазонов расхода, давления и температуры.

Принцип работы вихревого расходомера DVE

Контроль массового расхода осуществляется при помощи сенсорной головки расходомера путем непосредственного измерения трех технологических величин – скорости, температуры и давления текучей среды. Встроенный сумматор расхода подсчитывает массовый и объемный расход на основании данных трех упомянутых прямых измерений. Сенсорная головка, замеряющая скорость, температуру и давление измеряемой среды, установлена в измерительной полости расходомера. Для измерения скорости текучей среды в изделии на пути потока предусмотрено тело обтекания (отбрасывающая преграда), что позволяет замер частоты образования завихрений позади отбрасывающей преграды. Измерение температуры осуществляется при помощи платинового резистивного датчика температуры (PRTD), замер давления обеспечивает полупроводниковый датчик давления. Все три чувствительных элемента интегрированы в сенсорной головке, расположенной в измерительной полости ниже по потоку от тела обтекания.

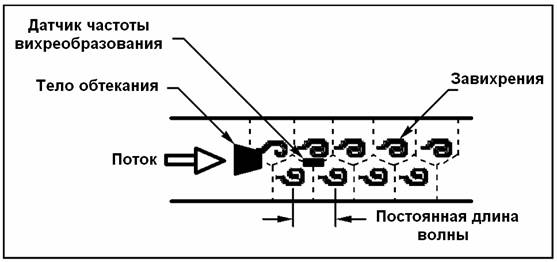

Принцип действия вихревых расходомеров

Конфигурации расходомера

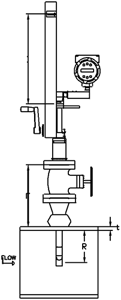

Расходомер DVE является устройством врезного исполнения (требуется холодная или горячая врезка в трубопровод).

В обоих исполнениях расходомера – линейном и врезном – применяется идентичная электроника и одинаковые сенсорные головки. Главное отличие между линейным и врезным расходомером, кроме различия в установке, заключается в методе измерения.

Вихревой расходомер врезного исполнения имеет отбрасывающую преграду (тело обтекания), расположенную поперек проходного диаметра недлинной трубки. Датчики скорости, температуры и давления также установлены в трубке сразу же после встроенной отбрасывающей преграды. Весь этот узел называется врезной сенсорной головкой и устанавливается в любое входное отверстие с минимальным внутренним диаметром в 48 мм (1.875 дюймов).

Сенсорная головка вихревого расходомера врезного исполнения напрямую контролирует скорость измеряемой среды в точке поперечного сечения трубопроводов или труб (называемых каналами). Скорость измеряемой среды в точке замера варьируется, как и число Рейнольдса. Расходомер подсчитывает число Рейнольдса и, на основании этого, вычисляет значение суммарного расхода в канале, которое выдается в виде выходного сигнала. Точность вычисления суммарного расхода зависит от соблюдения требований к установке, приведенных в Главе 2. Если указанные предписания не могут быть выполнены, свяжитесь с производителем для получения индивидуальных рекомендаций по установке.

Точность измерений

Примечания:
(1) Точность  измерений указана для измерений массового расхода в трубопроводе.
(2) От 50 до 100% от максимального значения диапазона датчика давления.
(3) Указываются номинальные диапазоны. Точные пределы диапазона зависят от вида текучей среды и размера трубопровода.

(barg – бар избыточного давления)
