Вихревой расходомер DVH (KOBOLD)

DVH Вихревой расходомер
Цена: По запросу
Наличие на складе: Уточняйте
Для заказа или получения информации по продукции отправьте заявку:
Отправить заявку

Документация:

Вихревой расходомер DVH: Руководство по эксплуатации
Вихревой расходомер DVH: Руководство по эксплуатации
Размер файла: 539 КБ

Основные характеристики

Материал Сталь, нержавеющая сталь, сплав Хастелой
Воздух 3 - 28 Нм3/ч ... 549—9 034 Нм3
tmax 400 °C
pmax PN 64
Соединение фланцевое DN 15 ... 300, ANSI 1/2 " ... 12"
Точность ± 1 % от измеренной величины

В конструкции вихревого расходомера KOBOLD модели DVH применяются три первичных чувствительных элемента: датчик частоты вихреобразования, датчик температуры RTD и полупроводниковый датчик давления для измерения удельного массового расхода газа, жидких сред и пара.
Системы с внешним технологическим контролем не могут обеспечить компенсацию потенциальных изменений технологических условий между точкой замера частоты вихреобразования и точкой замера температуры и давления ниже или выше по потоку.
Многопараметрический расходомер DVH замеряет все эти параметры в одной точке, чем обеспечивает более высокую точность технологического контроля и измерений.
Функция интегрирующего параметрического выхода наряду с одной подводящей трубой делает систему простой в использовании и снижает начальную стоимость оборудования, монтажа и технического обслуживания.

Особенности

  • DVH-V обеспечивает экономичное техническое решение контроля объемного расхода большинства вида жидкостей
  • DVH-T осуществляет контроль и измерение температуры, тем самым обеспечивая показания компенсированного массового расхода насыщенного пара
  • DVH-P многопараметрический прибор обеспечивает показания по массовому расходу, температуре, давлению и плотности
  • Соединения: ANSI 1/2” до ANSI 8”, Ду 15 до Ду 200
  • Легкость монтажа и ввода в эксплуатацию
  • Настраиваемые в условиях эксплуатации диапазоны измерений, выходы и дисплеи
  • Протокол HART®
  • Сертификаты FM, IEC Ex / ATEX

Модели

Модель DVH-V

Модель DVH-V обеспечивает непосредственное считывание объемного расхода – как правило самое экономичное техническое решение контроля расхода жидкости – начиная от измерения расхода воды и заканчивая измерением расхода углеводородного топлива.

Модель DVH-T

Модель DVH-T имеет встроенный платиновый датчик температуры класса точности 1000 Ω, который используется для расчета и съема показаний компенсированного массового расхода. Обычно прибор используется для измерения расхода насыщенного пара.

Модель DVH-P

Модель DHV-P представляет из себя сумматор потока в виде компактного устройства. Этот многопараметрический прибор имеет датчики температуры и давления для мгновенного съема показаний компенсированного удельного массового расхода газов, жидкостей и пара. В дополнение к выходам для показаний по общей массе и сигнальных настроек, электроника, легко настраиваемая в эксплуатационных условиях, имеет до 3 аналоговых выходов (4 – 20 мА) для пяти технологических измерений, включая объемный расход, удельный массовый расход, давление и плотность.

Модель DVH-E

Функция контроля электропитания модели DHV-E позволяет расчет мощности, потребляемой устройством или технологическим процессом, в реальном времени. Возможно программирование прибора на работу с паром, горячей или холодной водой.
Расходомер DVH-E контролирует одну часть технологического процесса, расход или возврат, и использует данные второго отдельного датчика температуры другой фазы технологического процесса для подсчета изменений в энергопотреблении. (Не рекомендуется для эксплуатации при перекачке продукта потребителю).
Возможен выбор единиц измерения:
Btu, джоули, калории, ватт-час, мегаватт-час, лошадиная сила-час.
Локальная или удаленная электроника выводит показания по: температуре, delta T, общей массе и общему расходу энергии.

Принцип измерения

Принцип измерения DVH

Принцип измерения основан на так называемой «дорожке Кармана». Поток измеряемой среды обтекает тело специальной формы, в результате чего позади тела обтекания возникает регулярная вихревая цепочка.

Находящиеся за телом обтекания пъезодатчики преобразуют пульсации давления, вызванные вихреобразованием, в электрический сигнал. Частота вихреобразования, которая прямо пропорциональна скорости потока, считывается и подается в модуль измерительной электроники.

Технические характеристики

Диапазоны измерений

Насыщенный пар:

Типичный минимальный и максимальный расход насыщенного пара
единица измерения: (кг/ч)
Номинальный размер трубы (мм)
Давление 15 20 25 40 50 80 100 150 200
  0 бар rel мин. 3 5 8 19 32 72 126 286 500
макс. 18 42 91 224 375 838 1 459 3 309 5 797
  5 бар rel мин. 6 11 18 45 75 167 290 658 1153
макс. 95 224 485 1 192 1 992 4 455 7 754 17 581 30 799
  10 бар rel мин. 8 15 24 59 99 222 387 877 1537
макс. 168 397 862 2 118 3 639 7 915 13 777 31 237 54 720
  15 бар rel мин. 9 17 29 71 119 266 463 1050 1840
макс. 241 569 1 236 3 036 5 073 11 347 19 750 44 779 78 444
  20 бар rel мин. 11 20 33 81 136 266 529 1199 2 100
макс. 314 742 1 610 3 956 6 611 14 787 25 738 58 355 102 226
  30 бар rel мин. 13 24 40 99 165 369 642 1 455 2 548
макс. 463 1 092 2 370 5 822 9 729 21 763 37 880 85 884 150 451

Воздух 20°C

Типичный минимальный и максимальный расход воздуха (20°С) единица измерения: (м³N/ч)
Номинальный размер трубы (мм)
Давление 15 20 25 40 50 80 100 150 200
  0 бар rel мин. 3 5 9 21 36 79 138 313 549
макс. 28 66 142 350 584 1 307 2 275 5 157 9 034
  5 бар rel мин. 7 13 21 52 87 194 337 764 1 339
макс. 165 390 847 2 080 3 476 7 775 13 533 30 682 53 749
  10 бар rel мин. 9 17 29 70 117 262 457 1035 1814
макс. 304 716 1 554 3 819 6 381 14 273 24 844 56 329 98 676
  15 бар rel мин. 11 21 34 85 142 317 551 1250 2190
макс. 442 1 044 2 265 5 565 9 299 20 801 36 205 82 087 143 801
  20 бар rel мин. 13 24 40 97 162 363 632 1434 2511
макс. 582 1 373 2 979 7 318 12 229 27 354 47 612 107 949 189105
  30 бар rel мин. 16 29 48 118 198 442 770 1745 3057
макс. 862 2 034 4 414 10 843 18 119 40 529 70 544 159 942 280 187

Воздух 70°F

Типичный минимальный и максимальный расход воздуха (70 °F) единица измерения: (SCFM – стандартный кубический фут в минуту)
Номинальный размер трубы (дюймы)
Давление 0.5 0.75 1 1.5 2 3 4 6 8
  0 psig мин. 1.8 3 5 13 22 50 87 198 247
макс. 18 41 90 221 369 826 1 437 3 256 5 708
  100 psig мин. 5 9 15 38 63 141 245 555 972
макс. 138 325 704 1 730 2 890 6 466 11 254 25 515 44 698
  200 psig мин. 7 13 21 52 86 193 335 761 1332
макс. 258 609 1 322 3 248 5 427 12 140 21 131 47 911 83 931
  300 psig мин. 8 15 25 63 104 234 407 922 1615
макс. 380 896 1 944 4 775 7 978 17 847 31 064 70 431 123 375
  400 psig мин. 10 18 29 72 120 269 467 467 1857
макс. 502 1 183 2 568 6 309 10 542 23 580 41 043 41 043 163 000
  500 psig мин. 11 20 33 80 134 300 521 1182 2071
макс. 624 1 472 3 195 7 849 13 115 28 034 51 063 11 575 203 000

Psig – фунт на квадратный дюйм избыточное

Точность измерений

Параметр Жидкие среды Газ/пар
Объемный расход ± 0.7 % от величины расхода ± 1 % от величины расхода
Удельный массовый расход ± 1 % от величины расхода ± 1,5 % от величины расхода
Температура ± 1 °C ; ± 2 °F ± 1 °C ; ± 2 °F
Давление ± 3 % от диапазона ± 0.3 % от диапазона
Плотность ± 0.3 % от диапазона ± 0.5 % от показаний

Удельный массовый расход:    ± 0.2 % от величины расхода
Объемный расход:                          ± 0.1 % от величины расхода
Температура:                              ± 0.1 °C, ± 0.2 °F
Давление:                                    ± 0.5 % от диапазона
Плотность:                                  ± 0.1 % от диапаз. показаний

Стабильность работы более 12 месяцев
Удельный массовый расход: ± 0.2 % от величины расхода
Объемный расход: ± незначительный
Температура: ± 0.5 °C, ± 0.9 °F
Давление: ± 0.1 % от диапазона
Плотность: ± 0.1 % от показаний
Время отклика: настраиваемое от 1 до 100 с

Температура рабочей и окружающей среды

Стандартное исполнение: -40 до 260 °C, -40 до 500 °F
Высокотемпературное исполнение: до 400 °C, 750 °F
Температура окружающей среды: -20 до 60 °C, -5 до 140 °F
Температура хранения -40 до 65 °C, -40 до 150 °F

Макс. рабочее давление Макс. избыточное давление
ф/д2 абс. бар абс. ф/д2 абс. бар абс.
30 2 60 4
100 7 200 14
300 20 600 40
500 35 100 70
1 500 100 2 500 175

Потребляемая мощность

Модель DVH-V: 12 - 36 В постоянного тока, 2-проводной контур

Model DVH-P, исполнение с электропитанием постоянного тока: 12 – 36 В постоянного тока, 100 мА макс.

Model DVH-P, исполнение с электропитанием переменого тока: 85 – 240 В переменного тока, 50/60 Гц, 2 Вт

Дисплей: алфавитно-цифровой двухстрочечный светодиодный дисплей (16 знаков), пошаговое вращение на 90 °

Кнопки: Шесть кнопок для настройки в условиях эксплуатации. Управляются с помощью магнитного прутика не снимая крышек корпуса.

Выходные сигналы

Аналоговый: 4 – 20 мА для объемных измерений
Сигнализация: твердотельное реле 40 В постоянного тока
Суммирующий импульс: 50 мс 40 В постоянного тока
Объемный: 1x аналоговый, 1x суммирующий импульс, HART®
Многопараметрический: до 3 аналоговых сигналов, 3 сигнализации, 1 суммирующий импульс, HART®
Опция: Контроль протокола Modbus

Контактируемые материалы

Материал: нержавеющая сталь 1.4404 (316L)
Модели с преобразователем давления: герметик для резьбы на основе Dupont Teflon®
Стандартное исполнение: уплотнение Dupont Teflon®
Высокотемпературное исполнение: уплотнение на основе Graphit

Трубопроводы

Условия Диаметр трубы D
Выше по потоку Ниже по потоку
Один коленчатый патрубок 90° до расходомера 10 D 5 D
Два коленчатых патрубка 90° до расходомера 15 D 5 D
Два коленчатых патрубка 90° до расходомера 25 D 5 D
Редукция до расходомера 10 D 5 D
Расширение до расходомера 20 D 5 D
Частично открытый клапан 25 D 5 D

Миниальный и максимальный расход воды

  Номинальный размер трубы (мм)
Ду (мм) 10 20 25 40 50 80 100 150 200
м3/ч мин. 0.2 0.3 0.5 1.3 2.1 4.7 8.1 18 32
м3/ч макс. 5 9 15 38 63 140 244 554 970
  Номинальный размер трубы (дюймы)
Ду (дюйм) 1/2 3/4 1 1 1/2 2 3 4 6 8
GPM мин. 0.9 1.4 2.2 5.5 9.2 21 36 81 142
GPM макс. 22 40 67 166 276 618 1 076 2 437 4 270

Габаритные размеры

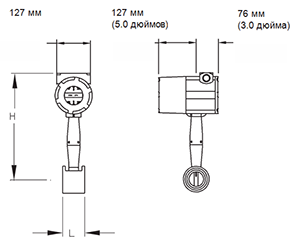

Размеры моделей с подводящими фланцами

Размеры моделей с подводящими фланцами
Номин.размер L H Вес
Ду Дюйм мм Дюйм мм Дюйм PN 16 / ANSI 150 (кг) PN 40 / ANSI 300 (кг) PN 64 / ANSI 600 (кг)
Ду  15 ½" 200 прибл. 7.87 376 прибл. 14.8 5.5 5.7 5.9
Ду 20 ¾" 200 прибл. 7.87 381 прибл. 15 5.9 6.4 6.6
Ду 25 1" 200 прибл. 7.87 381 прибл. 15 6.1 7.4 7.4
Ду 40 1 ½" 200 прибл. 7.87 381 прибл. 15 6.6 10.3 11.2
Ду 50 2" 200 прибл. 7.87 389 прибл. 15.3 8.8 12.2 15.1
Ду 80 3" 200 прибл. 7.87 401 прибл. 15.8 12.5 17.9 25.5
Ду 100 4" 250 прибл. 9.84 411 прибл. 16.2 19.7 27.4 43.6
Ду 150 6" 300 прибл. 11.8 439 прибл. 17.3 22 43.6 80.8
Ду 200 8" 300 прибл. 11.8 462 прибл. 18.2 32.2 67.4 136

Размеры пластинчатых моделей

Размеры пластинчатых моделей
Ном. размер L H Вес
PN 40 / ANSI 300 (кг)
Ду Дюйм мм Дюйм мм Дюйм
Ду 25 1" 71 прибл. 2.8 376 прибл. 14.8 4.6
Ду 40 1 ½" 71 прибл. 2.8 384 прибл. 15.1 5.4
Ду 50 2" 76 прибл. 3 389 прибл. 15.3 6.4
Ду 80 3" 102 прибл. 4 401 прибл. 15.8 10.3
Ду 100 4" 119 прибл. 4.7 411 прибл. 16.2 15

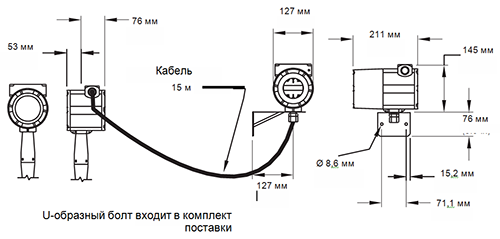

Размеры исполнений с удаленной электроникой R

Размеры исполнений с удаленной электроникой R

Сертификаты

ATEX II 2 G Ex d IIB + H2 T6
II 2 D Ex tD A21 IP66 T85 °C
Ta =-40 °C ... +60 °C
IEC EX Ex d IIB + H2 T6
Ex tD A21 IP 66 T85 °C, Ta = -40 °C ... +60 °C
FM Класс I, раздел 1, группы B, C и D     Класс II/III, раздел 1, группы E, F и G     IP66, тип 4X, T6 для Ta = -40 °C ... +70 °C

Коды заказа

Например: DVH-R- V 15 1 S L L 2 S 0 S S

Модель

Исполнение

Корпус

Присоединение

Материал: измерительная трубка / датчик расхода

Конфигурация датчика/ монтаж преобразователя











DVH-R-



V = измерение объема жидкостей, газа и пара





15 = Ду 15,
1/2" ANSI
20 = Ду 20,
3/4" ANSI
25 = Ду 25,
1" ANSI
40 = Ду 40,
1 1/2 " ANSI
50 = Ду 50,
2" ANSI
80 = Ду 80,
3" ANSI
1H = Ду 100,
4" ANSI
H5 = Ду 150,
6" ANSI
2H = Ду 200,
8" ANSI
XX = специальный







1 =   ANSI 150 фунт
2 =   ANSI 300 фунт
3 =   ANSI 600 фунт
4 =   DIN PN 16
5 =   DIN PN 40
6 =   DIN PN 100
7* =  водный фланец
ANSI 600 фунт
8* =  водный фланец
DIN PN 100
X = специальное













S = нерж. сталь 1.4404 / 316 L
H** = Hastelloy C22
X = специальный











L =  компактный, с
светодиодным дисплеем
2 =  компактный, без светодиодного дисплея
R = отдельный, с
светодиодным дисплеем
3 =  отдельный,
без светодиодного дисплея
X =  специльный

T = измерение скорости потока, с датчиком температуры

P = измерение скорости потока, с датчиками температуры и давления

E = функция измерения потребляемой мощности

M = функция измерения потребляемой мощности с датчиком давления



X = специальное

* в процессе подготовки
** по заказу

Электропитание

Выходы

Технологическая температура

Датчик давления

Заводская маркировка



L1) = 12 - 36 В постоянного тока, 2-проводной контур
D2) = 12 - 36 В,
постоянного тока, 4-проводной контур
A2) = 85 - 240 В,
переменного тока, 50/60 Гц, 12 Вт

2 = 2-проводной контур,
1 x 4-20 мА, Hart®,
1 x импульс

H =  1 x 4-20 мА, Hart ® 1 x сигнализация, 1 x импульс
M = 1 x 4-20 мА,  1х сигнализация, 1 x импульс

3 =  3 x 4-20 мА, Hart ® 3 x сигнализации, 1 x импульс
4 =  3 x 4-20 мА, 3 x сигнализации, 1 x импульс
X =  специальное





S = стандартное исполнение -200 ... +260 °C
H = высокотемперат. исполнение -200 ... +400 °C
X = специальное



0 = без
1 = с датчиком, макс. 2 бар абс. (30 psia)
2 = с датчиком, макс. 7 бар абс. (100 psia)
3 = с датчиком, макс. 20 бар абс. (300 psia)
4 = с датчиком, макс. 34 бар абс. (500 psia)
5 = с датчиком, макс. 100 бар абс. (1500 psia)
X = специальный
(psia – фунтов на дюйм квадратный абсолютное)

S

1) только для выходов варианта "2"
2) только для выходов варианта "H", "M", "3" или "4"

Рекомендуем ознакомиться:
